【位置補正】測量点を使う（1点補正）

測量点1点の高さを基準に、オルソ画像全体の高さ補正を行う機能です。

RTK撮影による水平位置精度が高い地形データに対して、高さ方向のずれを簡易的に補正したい場合にご利用ください。

【ご利用条件】

• 補正対象のオルソ画像（地形データ）がプロジェクト内にアップロードされていること。
• 測量点の座標情報を記載したCSVファイル（1点以上）をご用意ください。
• 高速簡易版オルソ画像では利用できません。
• ご契約のプランによりご利用いただけない場合があります。



【操作手順】

1. プロジェクト詳細画面を開く

   • プロジェクト詳細画面が表示されたら、補正したいオルソ画像（地形データ）を選択してください。サイドパネルにオルソ画像の情報が表示されます。

2. メニューから「1点補正」を選択する

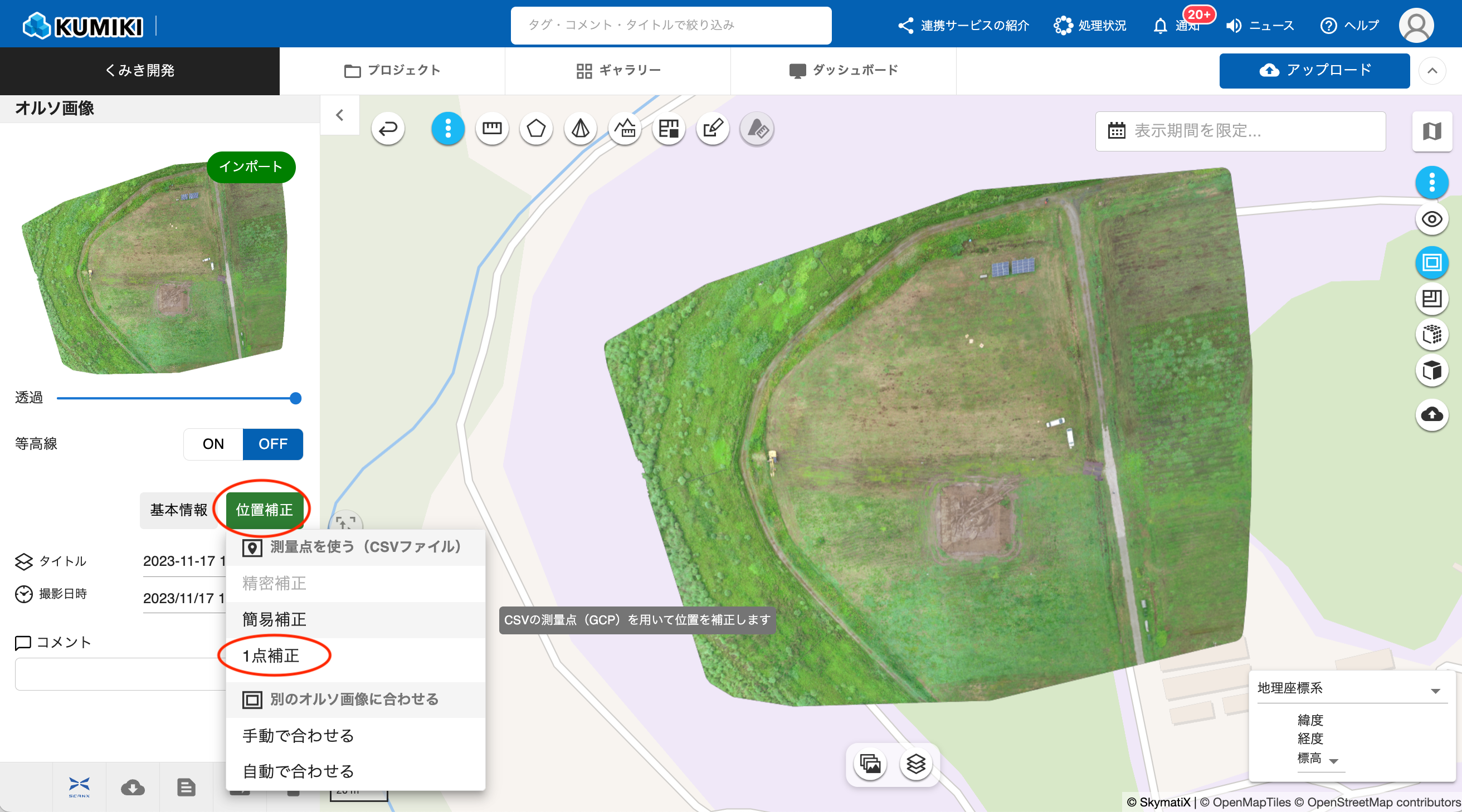

   • サイドパネル内に表示されている緑色の「位置補正」ボタンをクリックしてください。
   • 「測量点を使う（CSVファイル）」グループの中にある「1点補正」をクリックしてください。
   • 「1点補正」のガイドダイアログが表示されます。

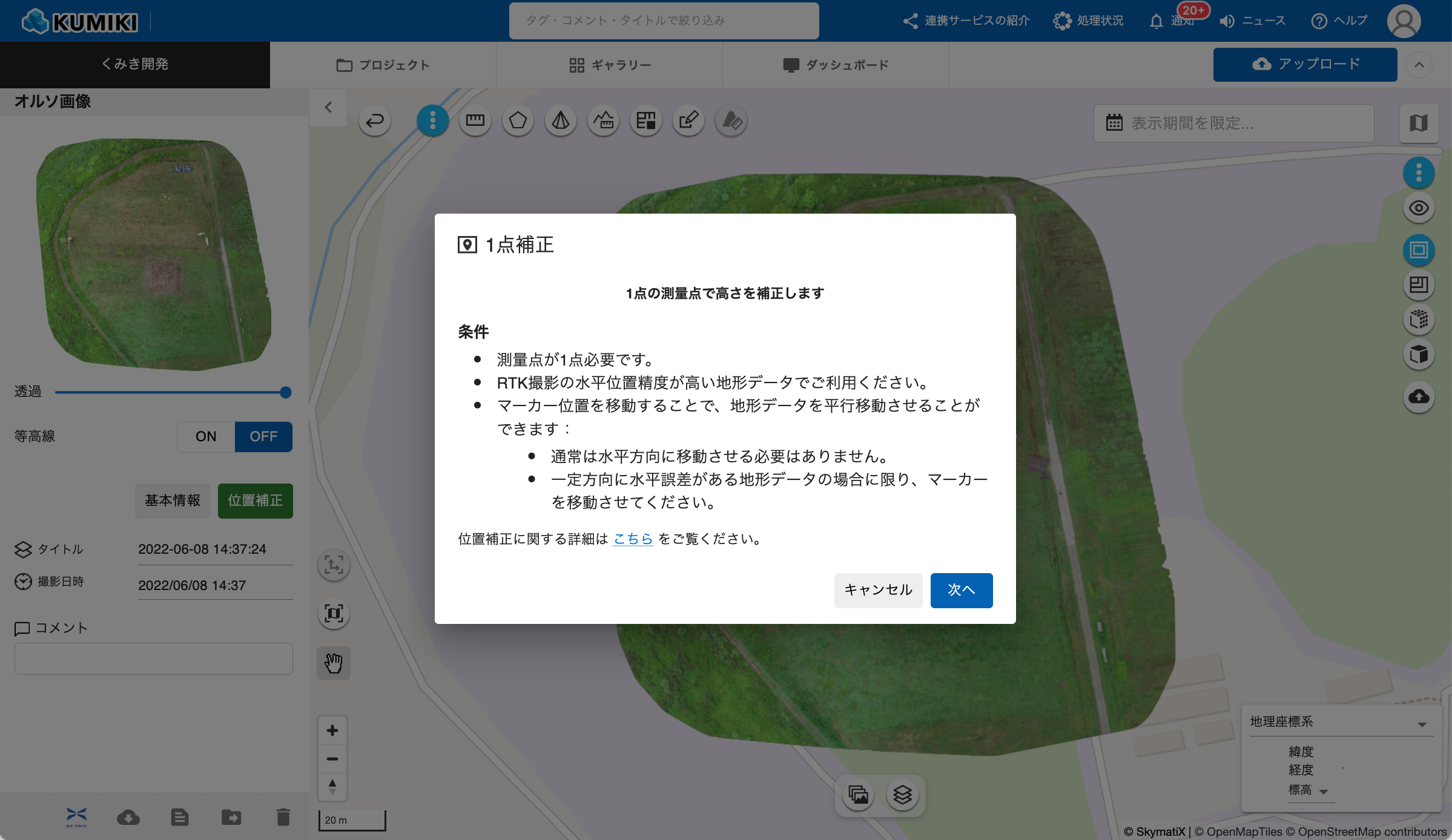

3. ガイドダイアログの内容を確認する
   • ガイドダイアログには、1点補正の説明と利用条件が表示されます。以下の条件をご確認ください。
     • 測量点が1点必要です。
     • RTK撮影の水平位置精度が高い地形データでご利用ください。
     • マーカー位置を移動することで、地形データを平行移動させることができます。
       • 通常は水平方向に移動させる必要はありません。
       • 一定方向に水平誤差がある地形データの場合に限り、マーカーを移動させてください。

   • 内容をご確認のうえ、「次へ」ボタンをクリックしてください。





4. CSVファイルを読み込む
   • 1点補正ダイアログが全画面で表示されます。画面は左パネル（CSVアップロード・標定点一覧・座標系選択）と右パネル（地図表示）に分かれています。

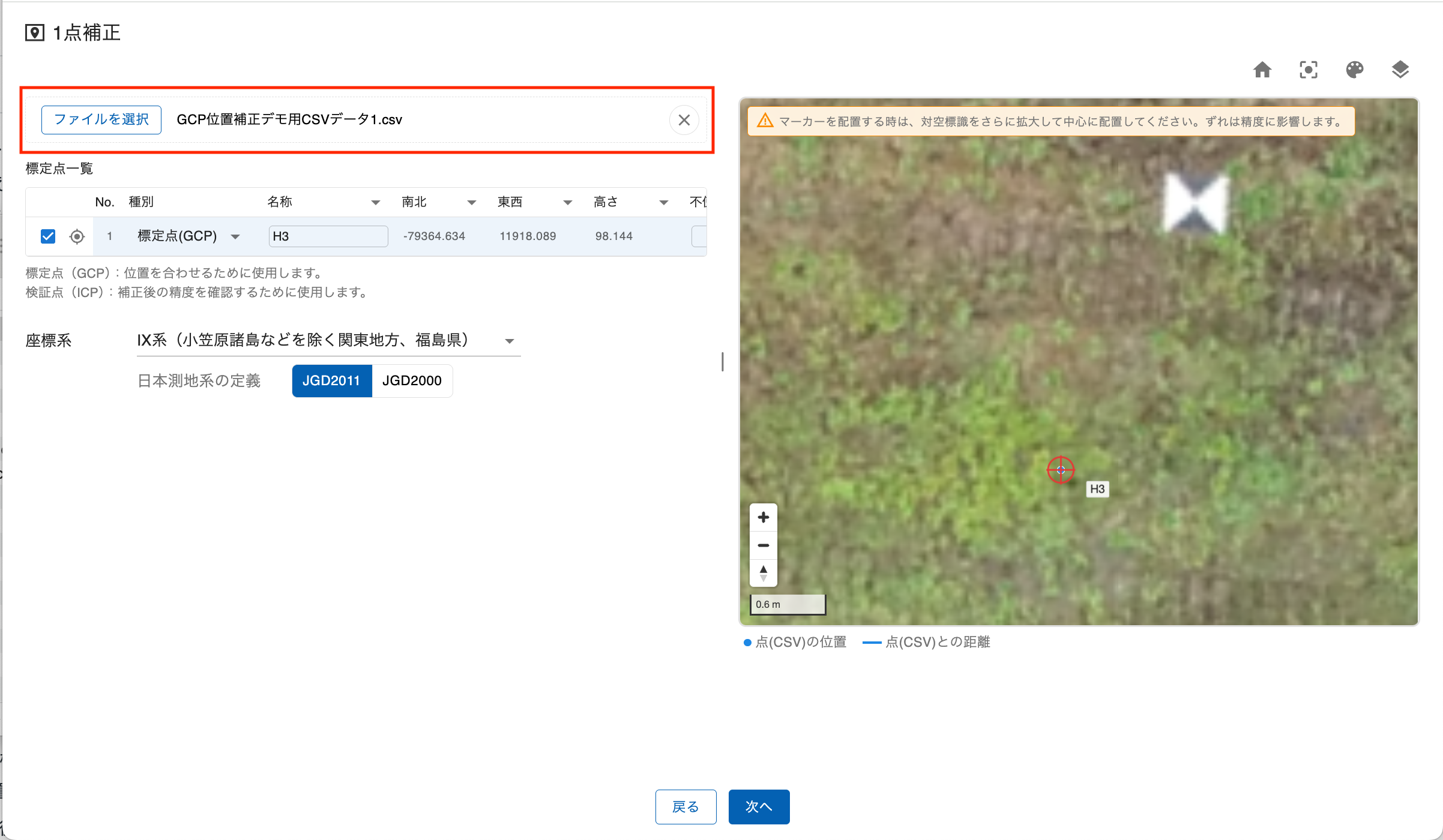

   • 左パネル上部のCSVアップロードエリアに、測量点の座標情報が記載されたCSVファイルをドラッグ＆ドロップするか、「ファイル選択」ボタンをクリックしてファイル選択ダイアログから指定してください。
   • CSVファイルが正常に読み込まれると、左パネルに「標定点一覧」テーブルが表示されます。
   • ※ CSVファイルを差し替えたい場合は、アップロードエリア右端の「×」ボタンをクリックしてリセットしてから、再度ファイルを読み込んでください。



5. 列の割り当てを確認・変更する
   • 標定点一覧テーブルのヘッダー部分には、CSVファイルの各列に対する役割（「名称」「南北」「東西」「高さ」「不使用」）を指定するプルダウンメニューが表示されます。
   • CSVファイルの列構成に応じて、正しい役割を割り当ててください。
   • ※ 「南北」「東西」「高さ」は数値型の列のみ選択可能です。




6. 標定点の種別と使用状態を設定する

   • 標定点一覧テーブルの各行には、以下の操作項目があります。
     • 使用チェックボックス：チェックを外すと、その標定点は補正計算に使用されません。必要に応じて、使用しない点のチェックを外してください。


     • 位置移動アイコン（照準アイコン）：クリックすると、右パネルの地図がその標定点・検証点の位置に移動します。

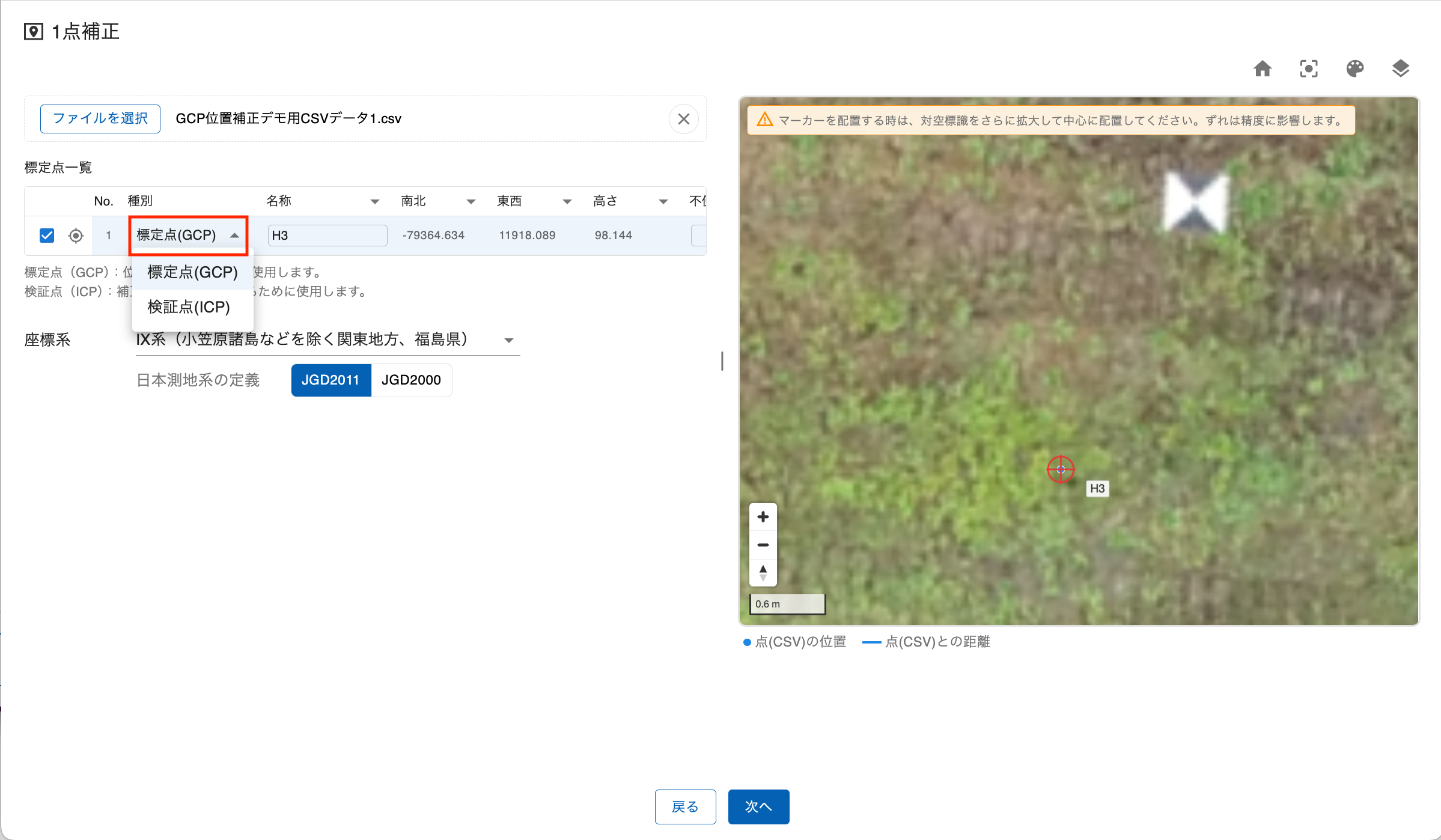

     • 種別プルダウン：「標定点(GCP)」または「検証点(ICP)」を選択できます。
       • 標定点(GCP)：位置を合わせるために使用する点です。
       • 検証点(ICP)：補正後の精度を確認するために使用する点です。
       • 1点補正モードでは、1つの点を「標定点(GCP)」に設定すると、他の点は自動的に「検証点(ICP)」に切り替わります。補正の基準としたい1点を「標定点(GCP)」に設定してください。

7. 座標系を選択する

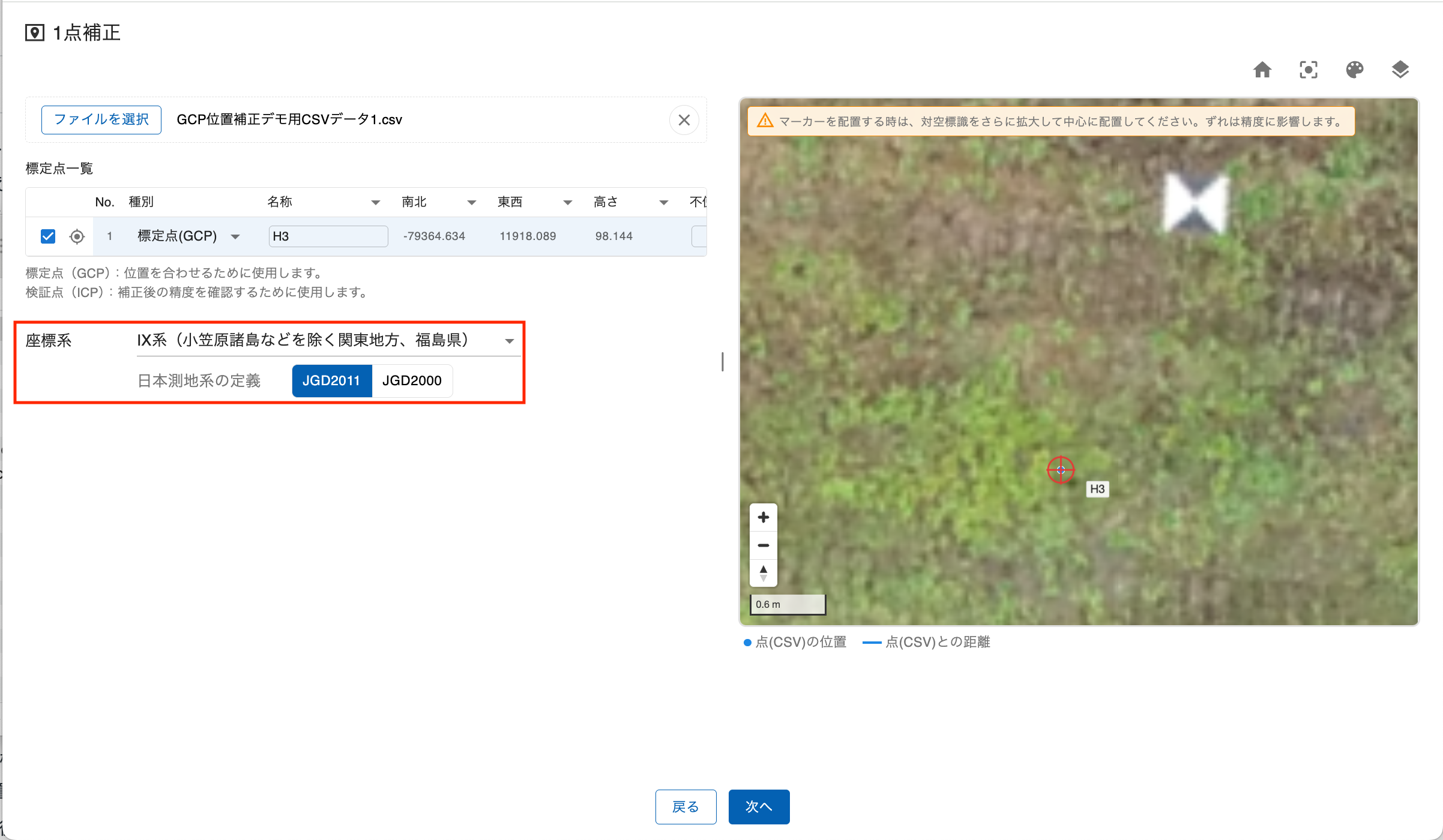

   • 左パネル下部の「座標系」欄で、CSVファイルに記載されている座標値の座標系（EPSGコード）を選択してください。
   • JGD2011 / JGD2000 の切り替えも可能です。CSVファイルの測量データに合った座標系を正しく設定してください。
   •  座標系が未入力の場合はエラーが表示され、「次へ」ボタンが無効になります。


8. 右パネルの地図でマーカー位置を確認する
   • CSVファイルの座標と座標系の設定が完了すると、右パネルの地図上に標定点・検証点のマーカーが表示されます。
   • マーカーがオルソ画像上の正しい位置に配置されていることを確認してください。
   • 必要に応じて、マーカーをドラッグして位置を調整できます。ただし、1点補正では通常、水平方向の移動は不要です。一定方向に水平誤差がある場合にのみ、マーカーを移動させてください。
   • ※ マーカーがオルソ画像の範囲外に配置されている場合は、エラーメッセージが表示されます。座標系や南北・東西の定義をご確認ください。


9. 地図ツールバーを活用する
   • ダイアログ上部の地図ツールバーでは、以下の操作が行えます。
     • 初期位置へ移動：地図を初期表示位置に戻します。
     • 標定点・検証点の範囲へ移動：すべてのマーカーが表示される範囲に地図を移動します。
     • マーカー色選択：マーカーの表示色を変更できます。
     • 背景レイヤを選択：背景地図のスタイル（背景なし、地理院タイルなど）を切り替えられます。



10. 「次へ」ボタンをクリックする

    • 設定内容に問題がなければ、画面下部の「次へ」ボタンをクリックしてください。
    •  以下の条件を満たさない場合、「次へ」ボタンはクリックできません。
      • CSVファイルが読み込まれていること
      • 座標系が選択されていること
      • エラーメッセージが表示されていないこと
    • ※ 画像の縁付近に点がある場合や、適切な位置に点が置かれていない可能性がある場合は、確認事項ダイアログが表示されます。内容をご確認のうえ、「理解した上で次へ」ボタンをクリックしてください。

11. 標定点/検証点の位置を確認する
    • 「標定点/検証点の位置確認」ダイアログが表示されます。
    • 各標定点・検証点のサムネイル画像が表示されますので、マーカーが正しい位置に配置されていることを目視でご確認ください。
    • 調整が必要な場合は「戻る」ボタンをクリックして、前の画面でマーカー位置を修正してください。
    • 問題がなければ「次へ」ボタンをクリックしてください。


12. 位置補正を実行する
    • 「位置補正を実行しますか？」という確認ダイアログが表示されます。
    • 「実行」ボタンをクリックすると、位置補正の処理が開始されます。
    •  「キャンセル」ボタンをクリックすると、実行せずにダイアログを閉じます。

13. 完了後の確認
    • 位置補正の処理が受け付けられると、「位置補正の処理を受け付けました。処理が完了すると通知されます」というメッセージが表示されます。
    • 「閉じる」ボタンをクリックしてダイアログを閉じてください。
    • 処理が完了すると、通知（画面内の通知タブおよびメール）が届きます。通知を受け取り次第、プロジェクト詳細画面で補正結果をご確認ください。
    •  位置補正済みのオルソ画像では、サイドパネルの「位置補正」ボタンが「位置補正リセット」ボタンに変わります。必要に応じて補正をリセットすることができます。
      詳細は「位置補正をリセットする」をご覧ください。
