【位置補正】別のオルソ画像に合わせる（手動で合わせる）

別のオルソ画像を基準として、対応点を手動で指定することで、選択中のオルソ画像の位置を補正します。

【ご利用条件】

• 同じプロジェクト内に、補正対象のオルソ画像と基準とする別のオルソ画像が存在する必要があります
• 対応点は4組以上必要です
• 高速簡易版の地形データでは利用できません
• ご契約のプランによりご利用いただけない場合があります



【操作手順】


1. 補正対象のオルソ画像を選択する
   • プロジェクト詳細画面を開き、画面下部の地形データ一覧から、位置補正を行いたいオルソ画像をクリックして選択します。
   • 選択されたオルソ画像は、サムネイルにピンク色の枠が表示されます。


2. 「手動で合わせる」を選択する

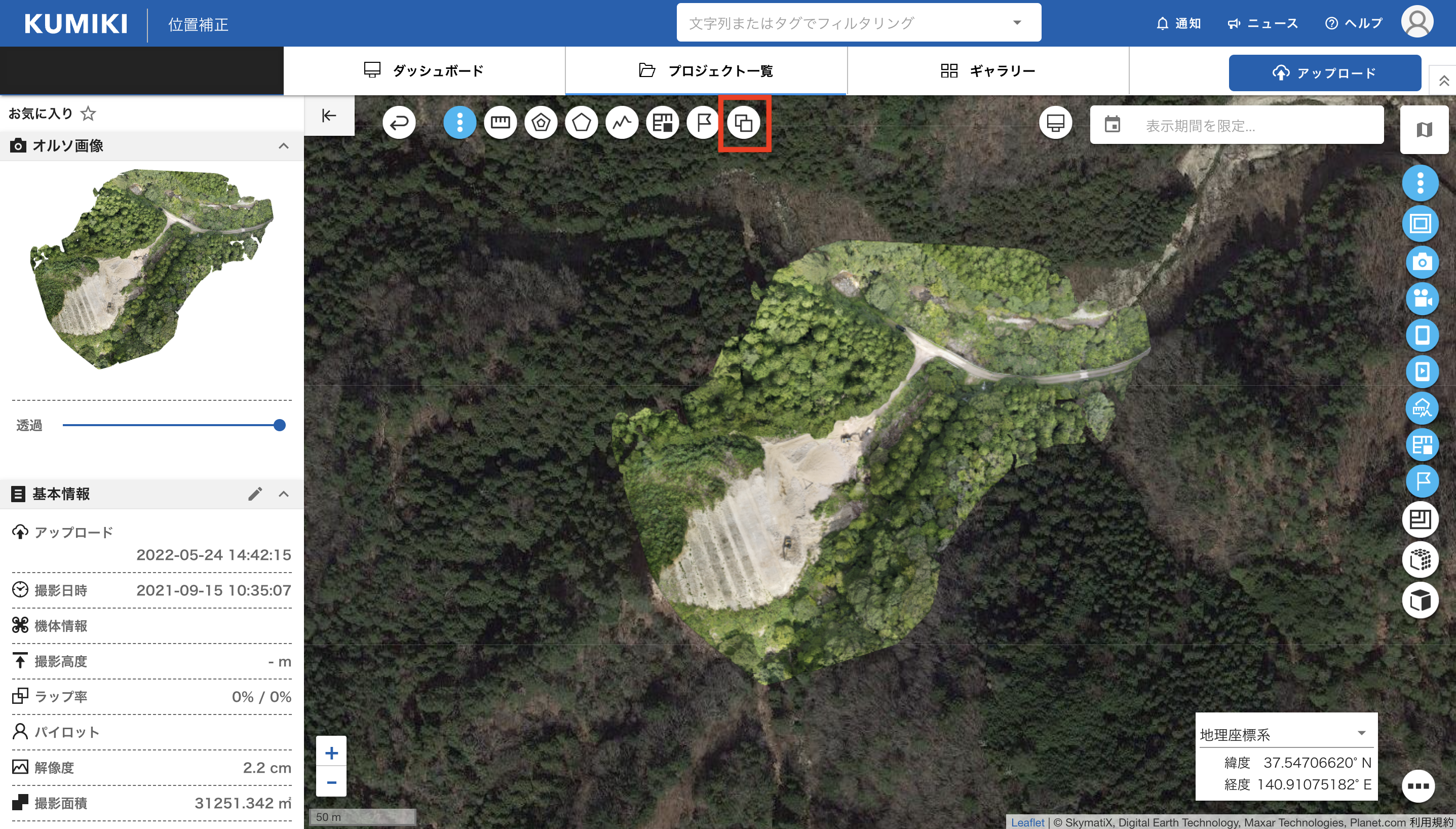

   • サイドパネル内の「位置補正」ボタン（緑色）をクリックします。

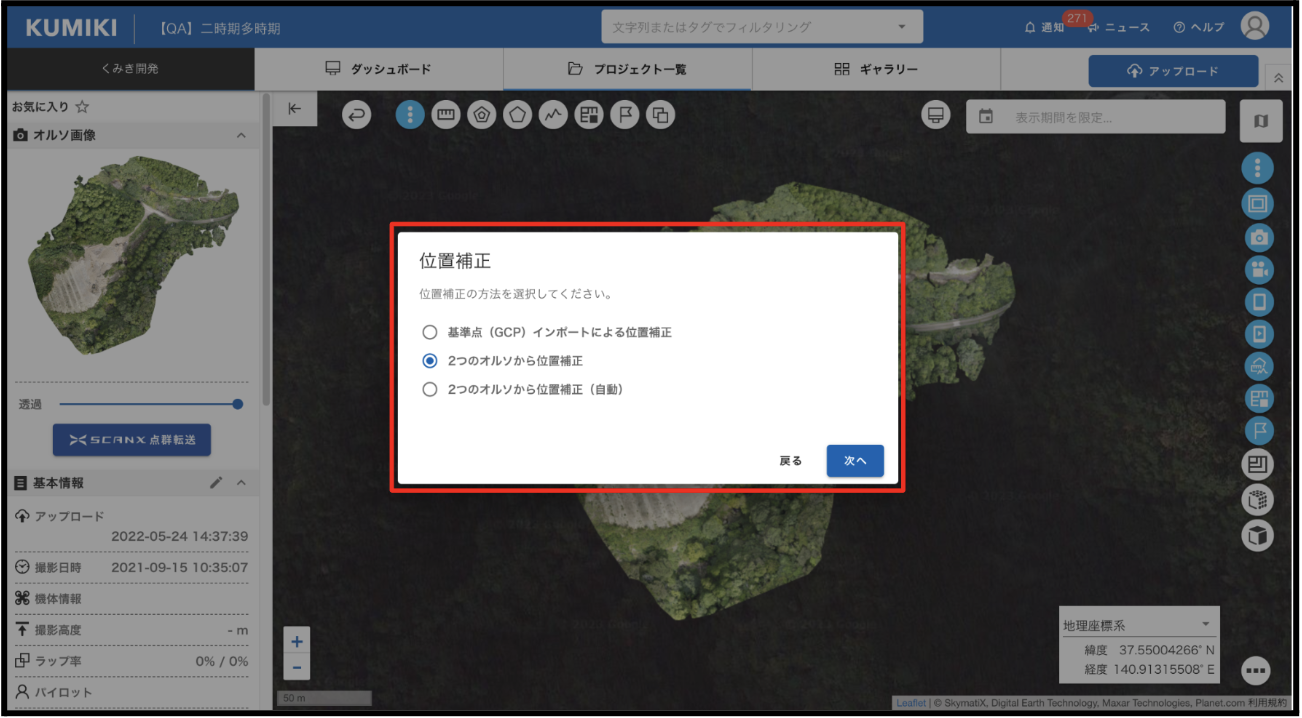

   • 「別のオルソ画像に合わせる」グループの「手動で合わせる」をクリックします。

   • ガイドダイアログが表示されます。ダイアログには以下の内容が記載されています。
     • 説明：別のオルソ画像との対応点を指定することで位置補正します
     • 条件：
       • 基準とするオルソ画像が必要です。
       • 対応点は4点以上で画像を広く囲むように指定してください。
       • 対応点は高低差が少ない平坦な場所を指定してください。
   • 内容を確認のうえ、「次へ」ボタンをクリックしてください。
   • 補正を中止する場合は「キャンセル」ボタンをクリックしてください。

3. 基準とするオルソ画像を選択する
   • ガイドダイアログで「次へ」をクリックすると、基準画像の選択モードに移行します。
   • コンテンツパネル（ベースレイヤ一覧）に、プロジェクト内のオルソ画像が表示されます。

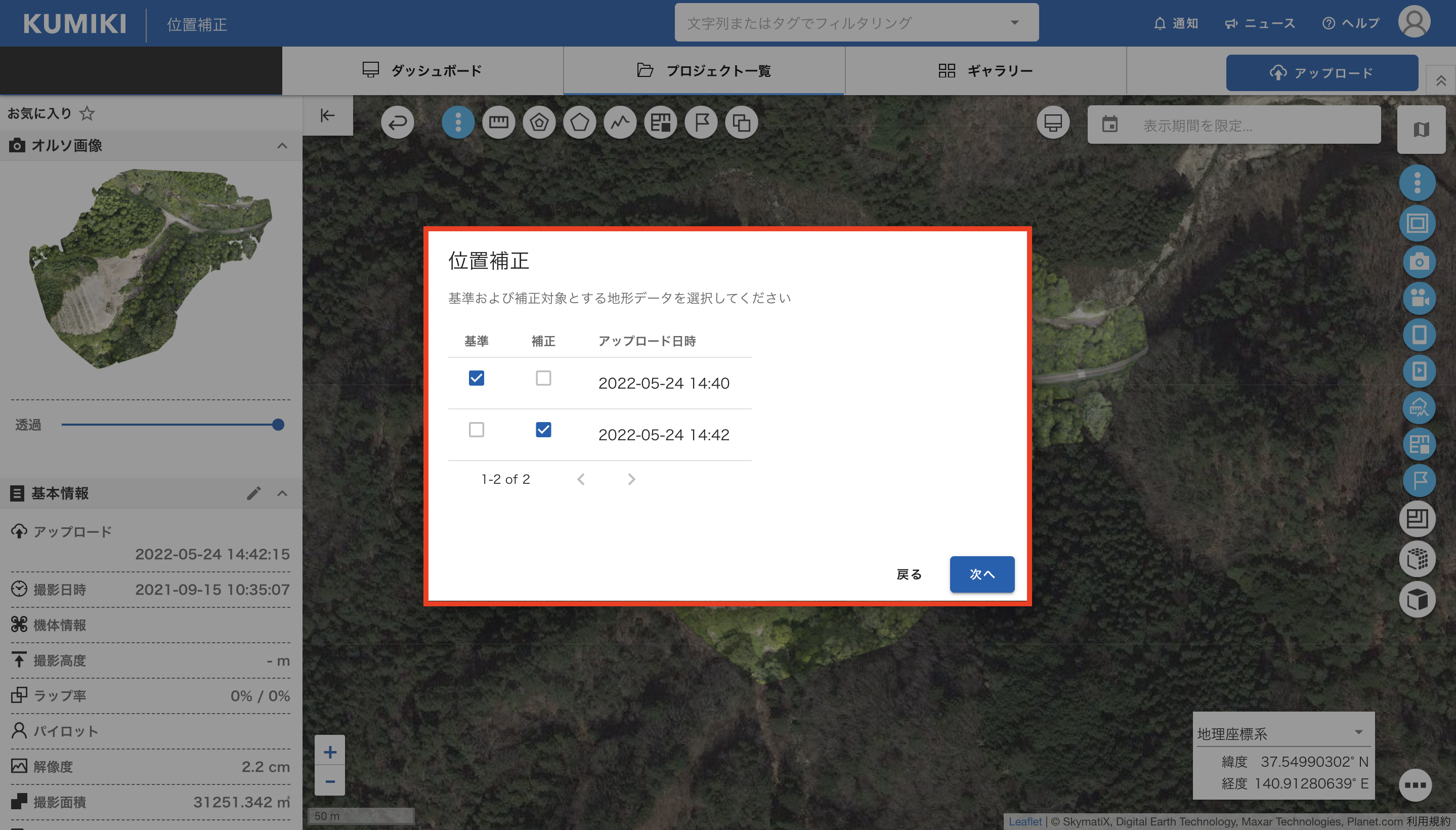

   • 基準にしたいオルソ画像の「基準にする」ボタンをクリックしてください。

   • 以下の場合は基準として選択できません。

     • 補正対象と同一のオルソ画像
     • オルソ画像以外のコンテンツ
     • 補正対象と範囲が重ならないオルソ画像
     • 位置補正処理中のオルソ画像



4. 対応点を配置する

   • 基準画像を選択すると、全画面表示の対応点配置ダイアログが開きます。
   • ダイアログが開いた直後に、対応点の配置に関する注意事項のガイドが自動的に表示されます。内容を確認し、「閉じる」ボタンで閉じてください。このガイドは、タイトル横の「？」アイコンからいつでも再表示できます。

   • 対応点の配置手順は以下のとおりです。
     • 左側の地図（補正対象）上で、特徴的な地物（道路の交差点など）をクリックして対応点を配置します。番号付きのマーカーが表示されます。
     • 左側にマーカーを配置すると、右側の地図（基準）にも同じ番号のマーカーが自動的に配置されます。
     • 右側のマーカーを、基準画像上の対応する地物の位置にドラッグして移動してください。
     • 上記の手順を繰り返し、4組以上の対応点を配置してください。5組目以降は「任意」と表示されますが、精度向上のため、できるだけ多くの対応点を配置することを推奨します。

   • 対応点を削除する
     • 削除したい対応点のマーカーをクリックして選択すると、削除用のポップアップが表示されます。
     • ポップアップ内の削除ボタンをクリックすると、左右両方の対応するマーカーが削除されます。

   • 対応点を配置する際の注意事項：
     • 対応点は画像全体を広く囲むように配置してください。対応点で囲まれたエリアは「補正結果の信頼が高いエリア」として赤色の枠で表示されます。
     • 凹凸が少なくできるだけ平らな場所
       例）平らなアスファルトの上、路面標示、駐車場の区画線
       　　建物の角ではなく、平らな屋根の内側など
     • 対応点同士は1m以上離して配置してください。近すぎる場合はエラーメッセージが表示されます。
     • 対応点はオルソ画像の範囲内に配置してください。範囲外の場合はエラーメッセージが表示されます。
     • 画像の縁付近に配置した場合は、歪みに関する警告が表示されることがあります。中央寄りに配置することを推奨します。
     • 右側のマーカーを移動せずに次の対応点を追加しようとすると、「マーカーを動かしてから次の対応点を追加してください」というメッセージが表示されます。
     • ・オルソ画像内のそれぞれのピンはオルソ画像全体に偏りがないように、できる限り均等な位置に指定してください。
     • オルソ画像が歪んでいない場所を指定してください。（画像の端は歪みが大きい場合があるためご注意ください。）

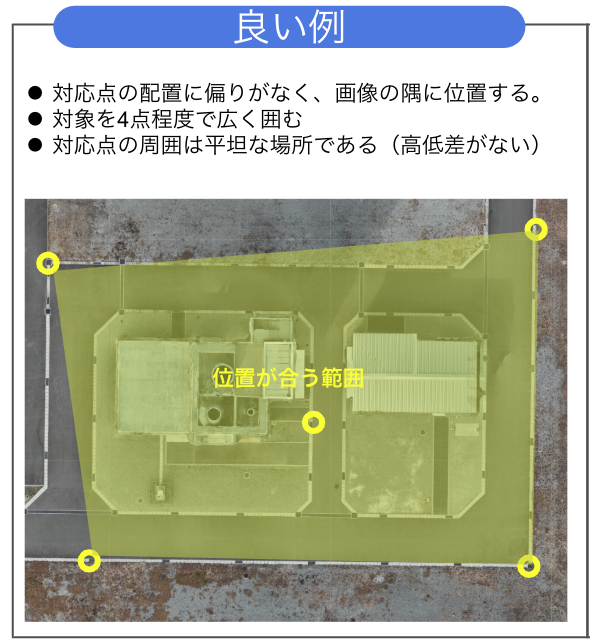

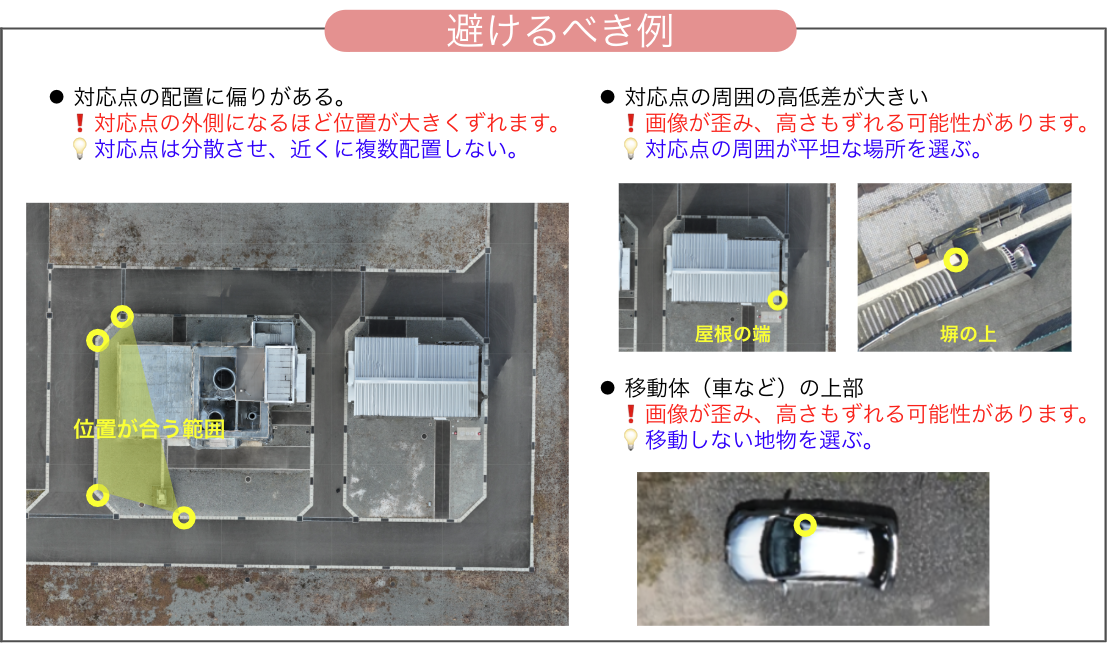

   • 良い例と避けるべき例




5. ツールバーを利用する

   • ダイアログ上部のツールバーから、以下の操作が可能です。
     • 「初期位置へ移動」：地図の表示範囲をオルソ画像全体が表示される初期位置に戻します。
     • 「マーカー色選択」：マーカーの色を変更できます。背景に応じて見やすい色に切り替えてください。

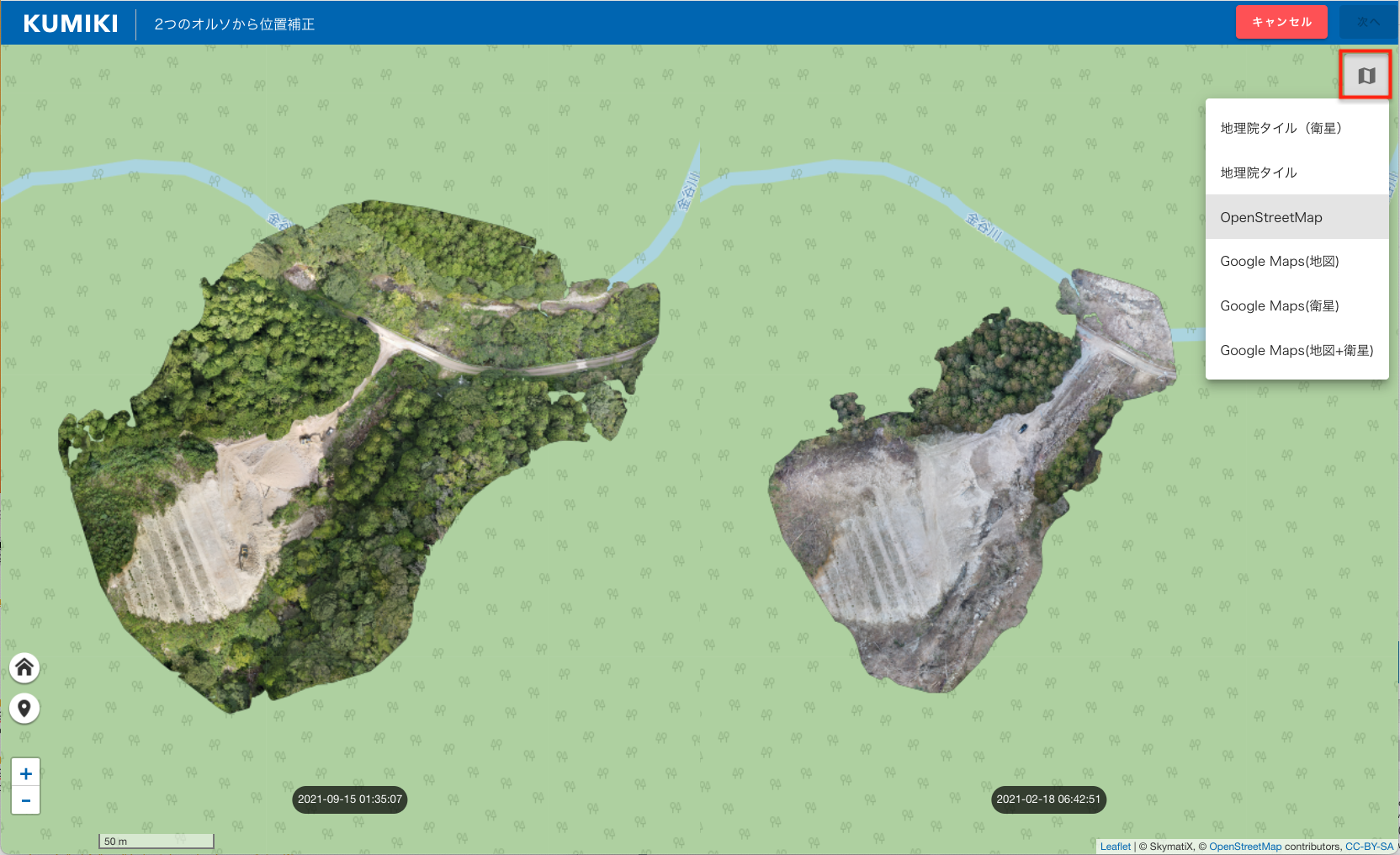

     • 「背景レイヤを選択」：背景地図の表示を切り替えます。「背景なし」または「地理院タイル」から選択できます。
     • 「誤差の分布」：対応点間の誤差の分布を確認できます（4組以上配置されている場合に利用可能です）。

6. 位置補正を実行する
   • 4組以上の対応点を配置し、エラーがないことを確認したら、画面下部の「次へ」ボタンをクリックします。
   • 以下の警告がある場合は、確認事項のダイアログが表示されます。
     • 未移動の対応点がある場合
     • 適切な位置に置かれていない可能性がある対応点がある場合
     • 画像の縁付近に対応点がある場合
   • 警告がある場合は内容を確認し、問題がなければ「理解した上で次へ」ボタンをクリックしてください。配置を見直す場合は「戻る」ボタンをクリックしてください。

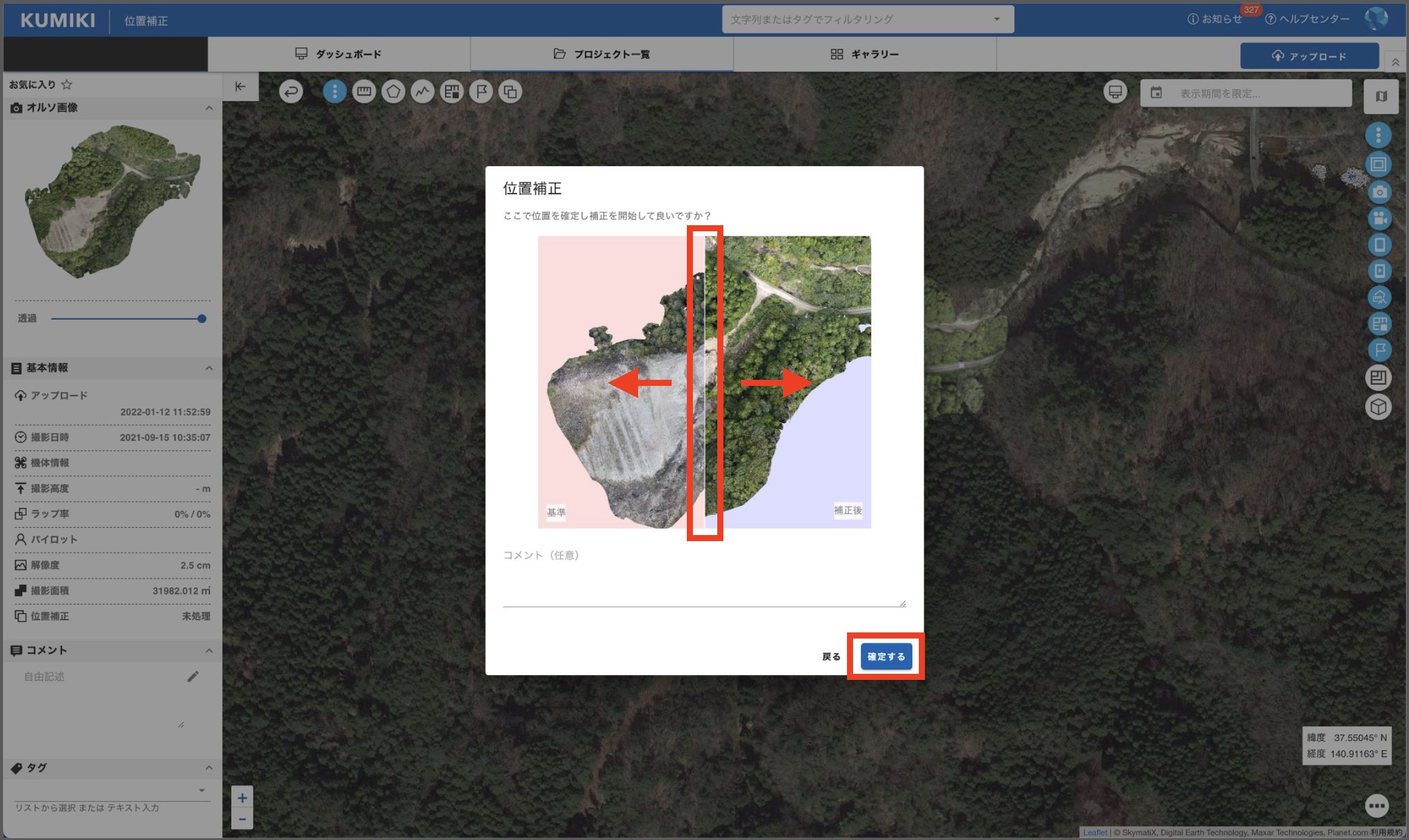

   • 確認ダイアログが表示され、「位置補正を実行しますか？」というメッセージが表示されます。「実行」ボタンをクリックすると位置補正処理が開始されます。
   • 処理中は、対象のオルソ画像に対して再度位置補正を行うことはできません。

7. 完了後の確認
   • 位置補正の処理が受け付けられると、「位置補正の処理を受け付けました。処理が完了すると通知されます」というメッセージが表示されます。「閉じる」ボタンをクリックしてダイアログを閉じてください。
   • 処理はサーバー側で行われ、完了すると通知が届きます。通知はヘッダーの「通知」タブでご確認いただけます。
   • 位置補正が完了したオルソ画像には「位置補正済み」のステータスが表示されます。
   • 位置補正済みのオルソ画像を選択した場合、サイドパネルの「位置補正」ボタンの位置に「位置補正のリセット」ボタンが表示されます。補正結果を元に戻したい場合は、こちらのボタンから位置補正のリセットを行うことができます。
     詳細は「位置補正をリセットする」をご覧ください。
