地図上に任意のポリゴン（多角形）を描画し、その範囲内の標高データを可視化する機能です。描画した範囲内の標高値がカラーグラデーションで表示され、最小値・最大値・平均値などの統計情報を確認できます。

【ご利用条件】
プロジェクト内に地形データ（DSM）が存在すること。

【操作手順】
1. プロジェクト詳細画面を開く
プロジェクト一覧から対象のプロジェクトを選択し、プロジェクト詳細画面を表示します。地図上にオルソ画像が表示されていることを確認してください。

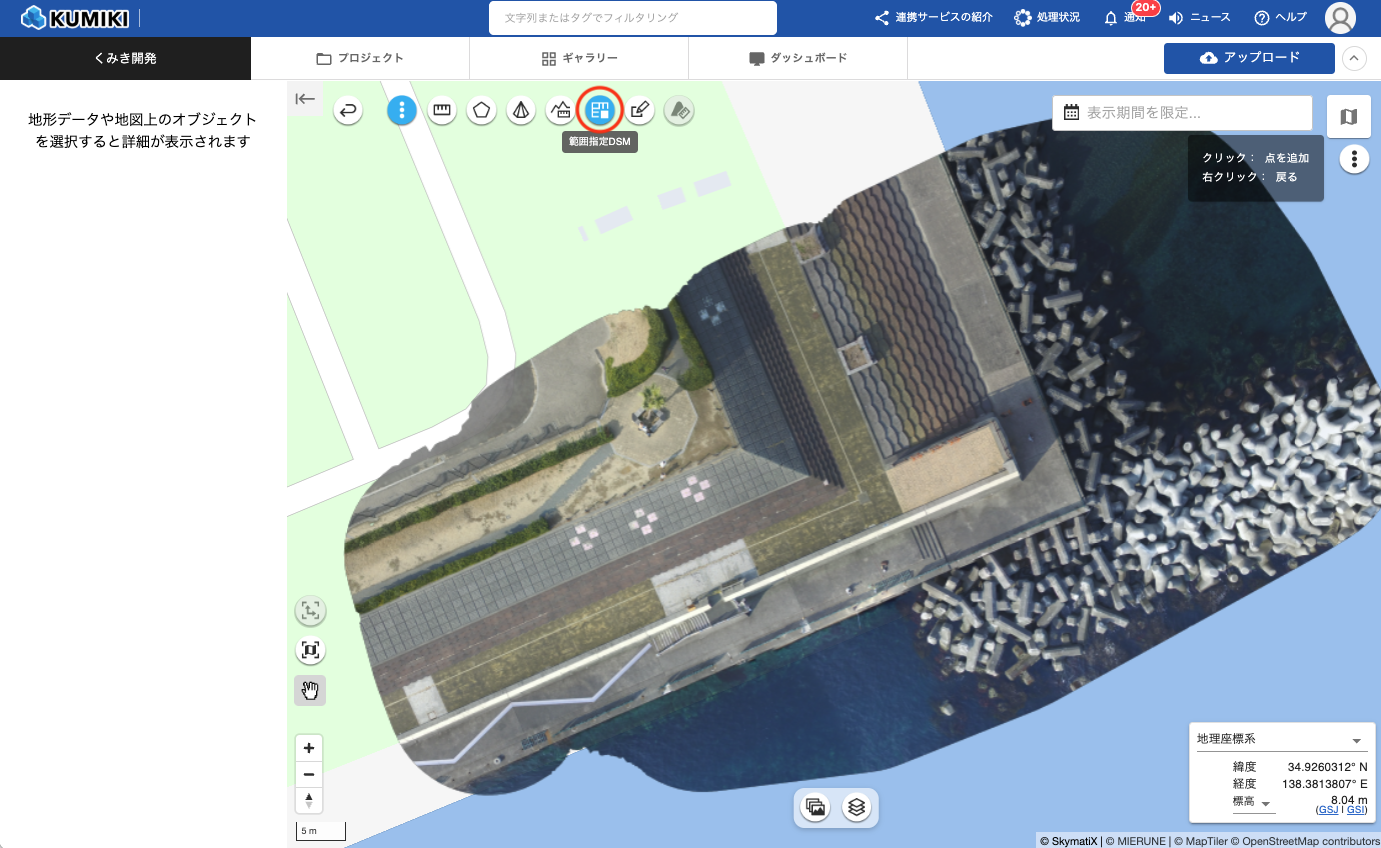

2. 範囲指定DSMアイコンをクリックする
画面左側のメニューにある「範囲指定DSM」アイコンをクリックします。
アイコンをクリックすると、ポリゴン描画モードが開始されます。

3. 地図上にポリゴンを描画する
地図上でクリックして、ポリゴンの頂点を順番に指定していきます。
3点以上の頂点を指定した後、最初の頂点（始点）をクリックするとポリゴンが閉じられ、範囲指定DSMが作成されます。

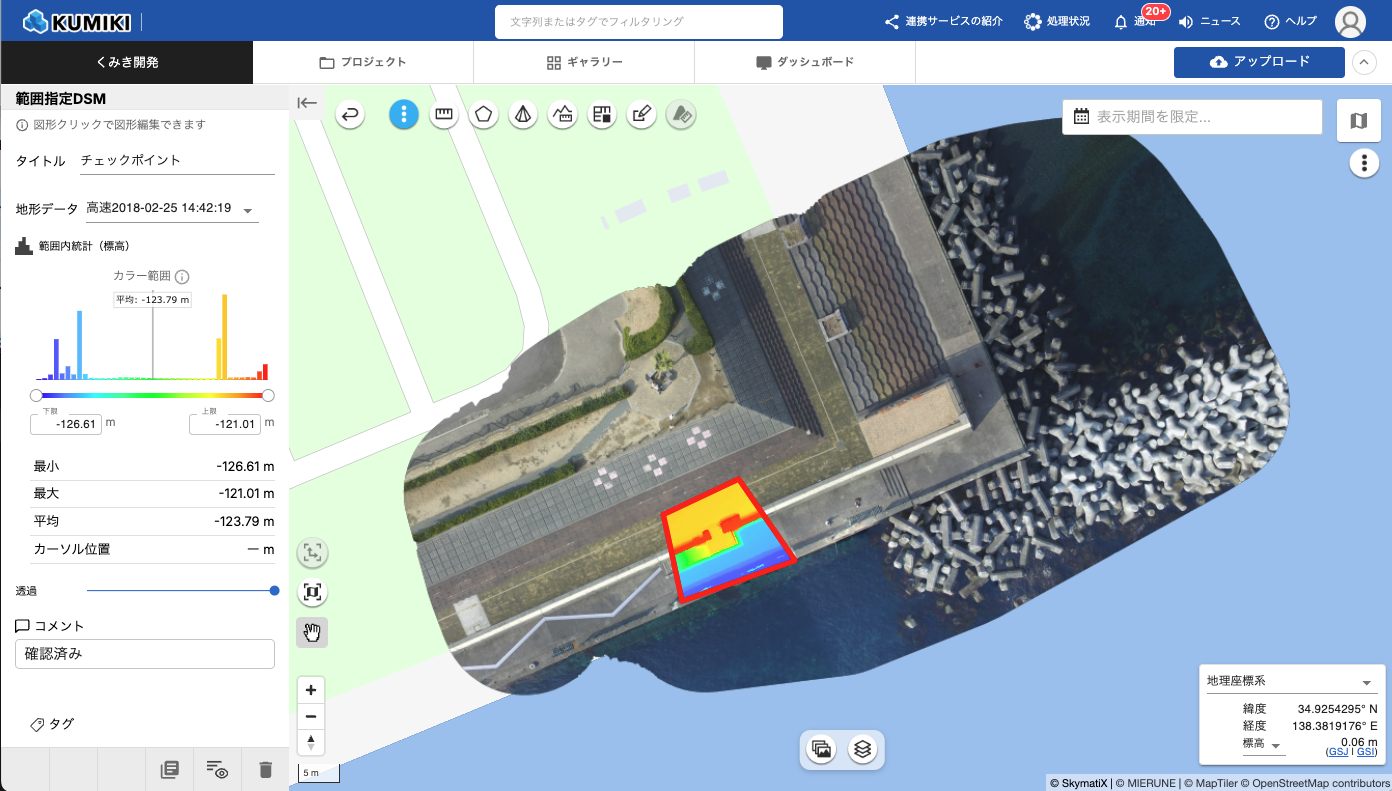

4. 左パネルで詳細情報を確認する
ポリゴンの描画が完了すると、画面左側に「範囲指定DSM」パネルが表示されます。このパネルでは以下の情報を確認・編集できます。

タイトルの編集
パネル上部の「タイトル」欄で、範囲指定DSMの名称を入力・編集できます。初期状態では「タイトル未設定」と表示されます。
地形データの選択
「地形データ」プルダウンから、標高計算に使用する地形データを選択します。プルダウンには、プロジェクト内の利用可能な地形データが一覧表示されます。
描画したポリゴンの範囲外にある地形データは、グレーアウトされ「範囲外のため利用できません」と表示されます。
地形データを選択すると、その地形データの標高値に基づいてカラーグラデーションが地図上に表示されます。
範囲内統計の確認
「範囲内統計」セクションでは、選択した地形データに基づく統計情報が表示されます。
- 最小：範囲内の最小標高値（単位：m）
- 最大：範囲内の最大標高値（単位：m）
- 平均：範囲内の平均標高値（単位：m）
- カーソル位置：マウスカーソルが指している位置の標高値（単位：m）
ヒストグラムとカラー範囲の調整
統計情報の下には、範囲内の標高分布を示すヒストグラムが表示されます。
ヒストグラムの下にあるスライダーを操作することで、カラーグラデーションの表示範囲（下限・上限）を調整できます。
スライダーの左右のつまみをドラッグして、表示したい標高範囲を指定します。
範囲外の標高値は、下限または上限と同じ色で表示されます。
下限・上限の数値は、スライダー下部のテキストボックスに直接入力することもできます。
透過の調整
「透過」スライダーを操作して、カラーグラデーションの透過度を調整できます。

スライダーを左に動かすと透明度が上がり、右に動かすと不透明になります。

コメントの入力
「コメント」欄に、範囲指定DSMに関するメモや説明を入力できます。
タグの設定
「タグ」欄で、範囲指定DSMにタグを追加できます。

5. 凡例を表示する
パネル下部のフッターにある「凡例」アイコン（本のアイコン）をクリックすると、カラーグラデーションの凡例が地図上に表示されます。凡例はドラッグで移動できます。

凡例には以下の情報が表示されます。
- 標高（m）：絶対標高値
- 偏差（m）：平均値からの差分
- カラーバー：標高値に対応する色

凡例アイコンを再度クリックすると、凡例が非表示になります。

6. ラベル表示設定を変更する

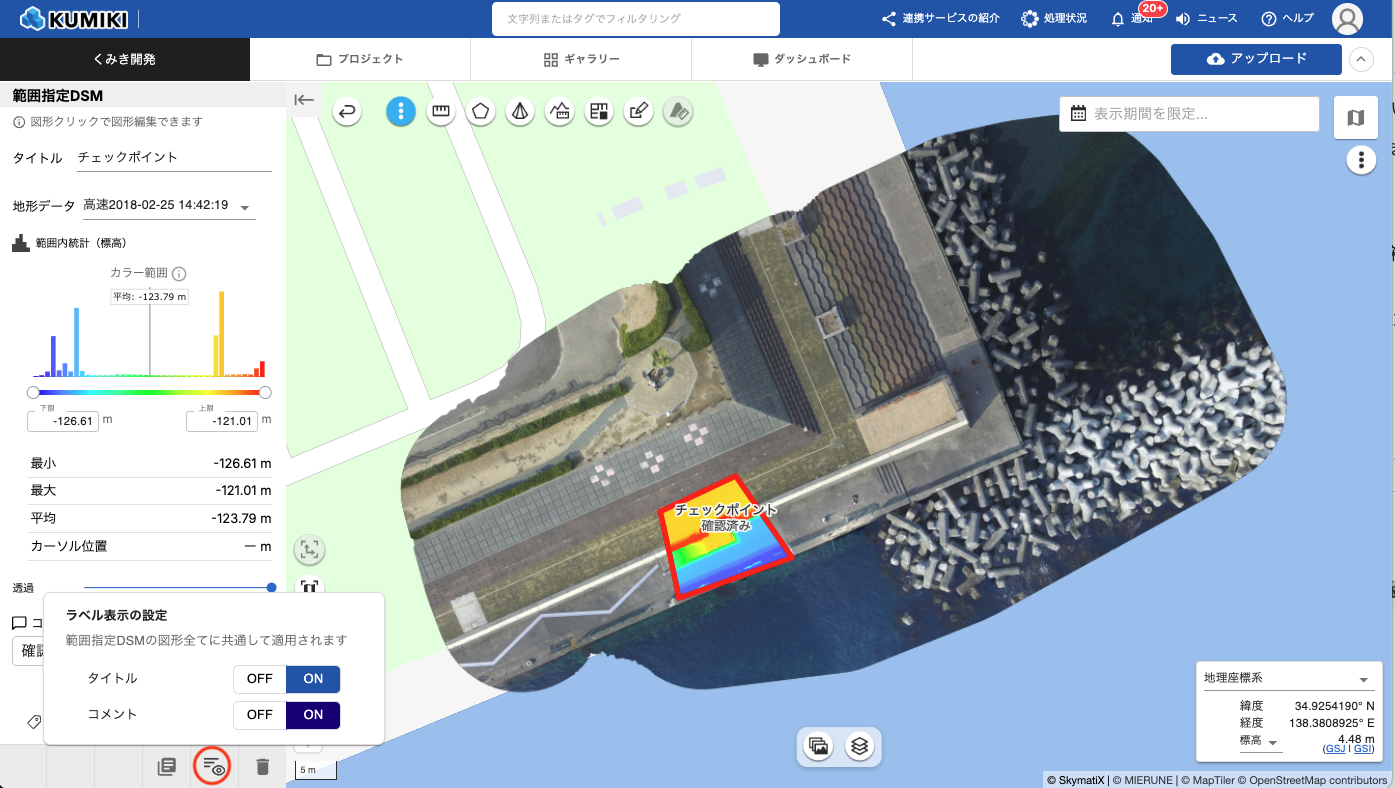

パネル下部のフッターにある「ラベル表示設定」アイコンをクリックすると、設定ポップアップが表示されます。
以下の項目について、地図上での表示ON/OFFを切り替えられます。
- タイトル：範囲指定DSMのタイトルを地図上に表示するかどうか
- コメント：範囲指定DSMのコメントを地図上に表示するかどうか

この設定は、プロジェクト内のすべての範囲指定DSMに共通して適用されます。
