土量計測を使用するには、少なくとも１つの設計図データと地形データを画面上に表示する必要があります。設計図データのインポートについてはこちらをご覧ください。
【ご利用条件】
※基本プランに加えて、別途「盛土・切土計測機能」のオプション契約が必要となります。
【ご利用方法】

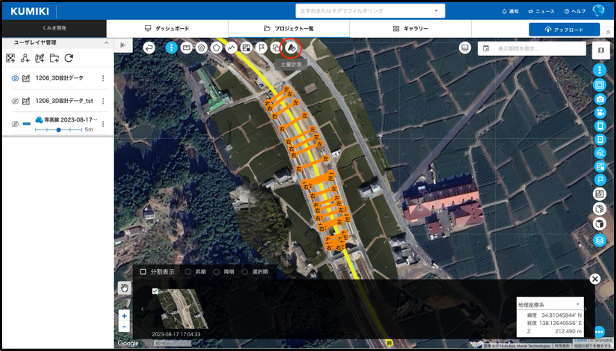

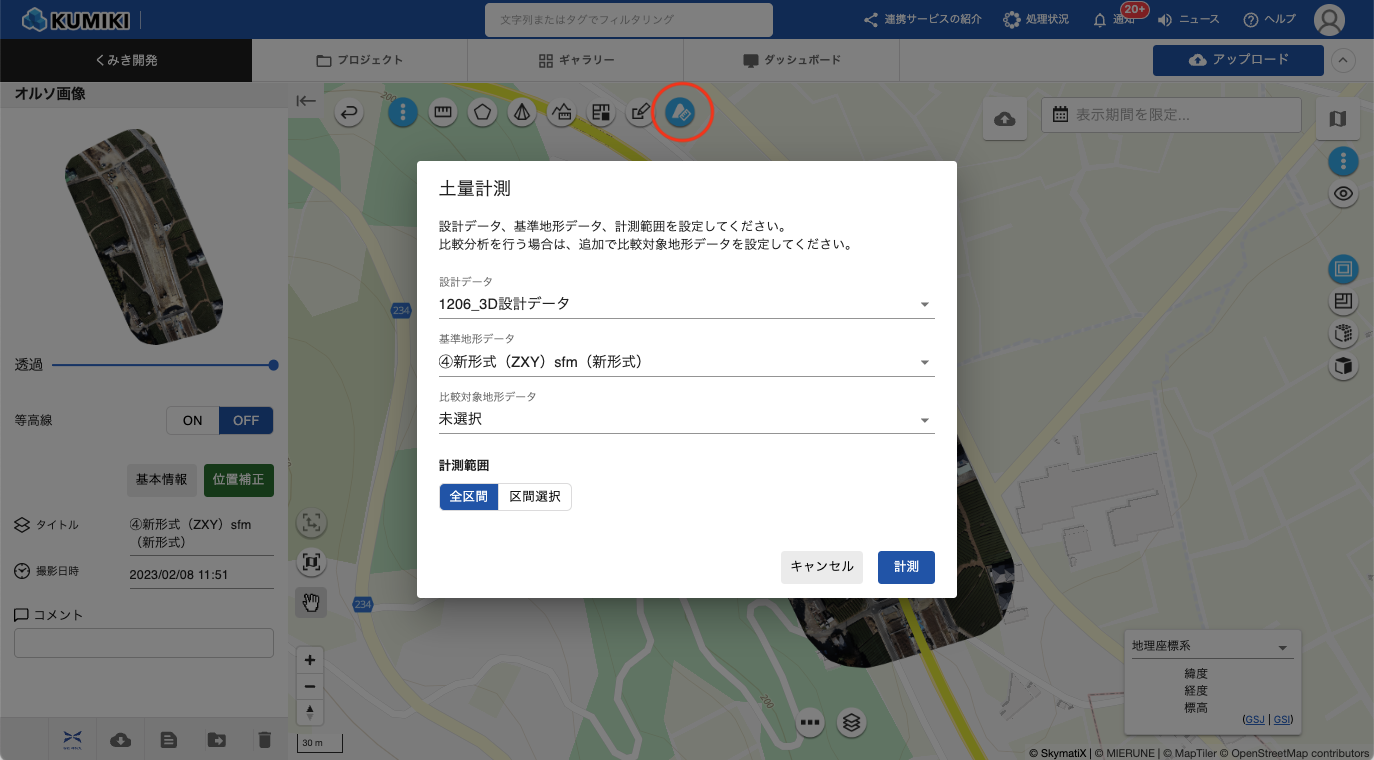

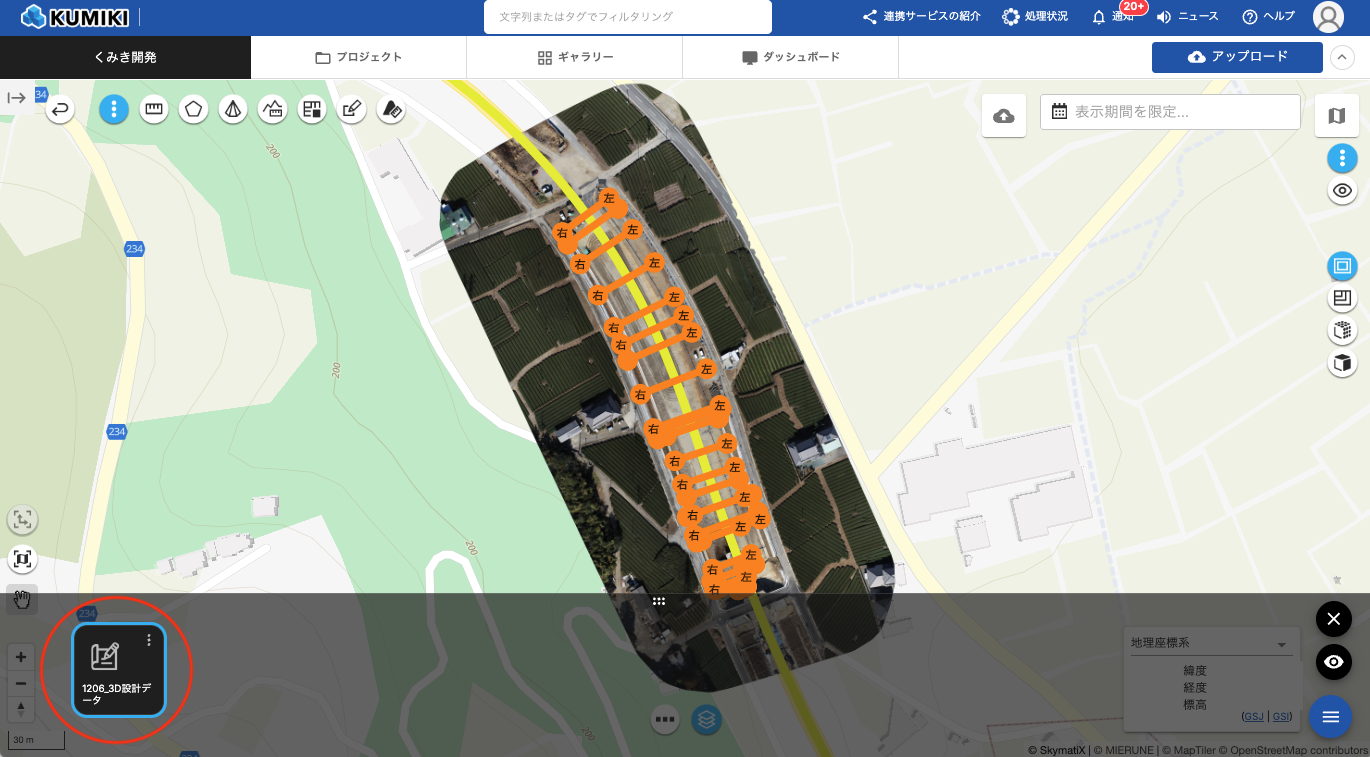

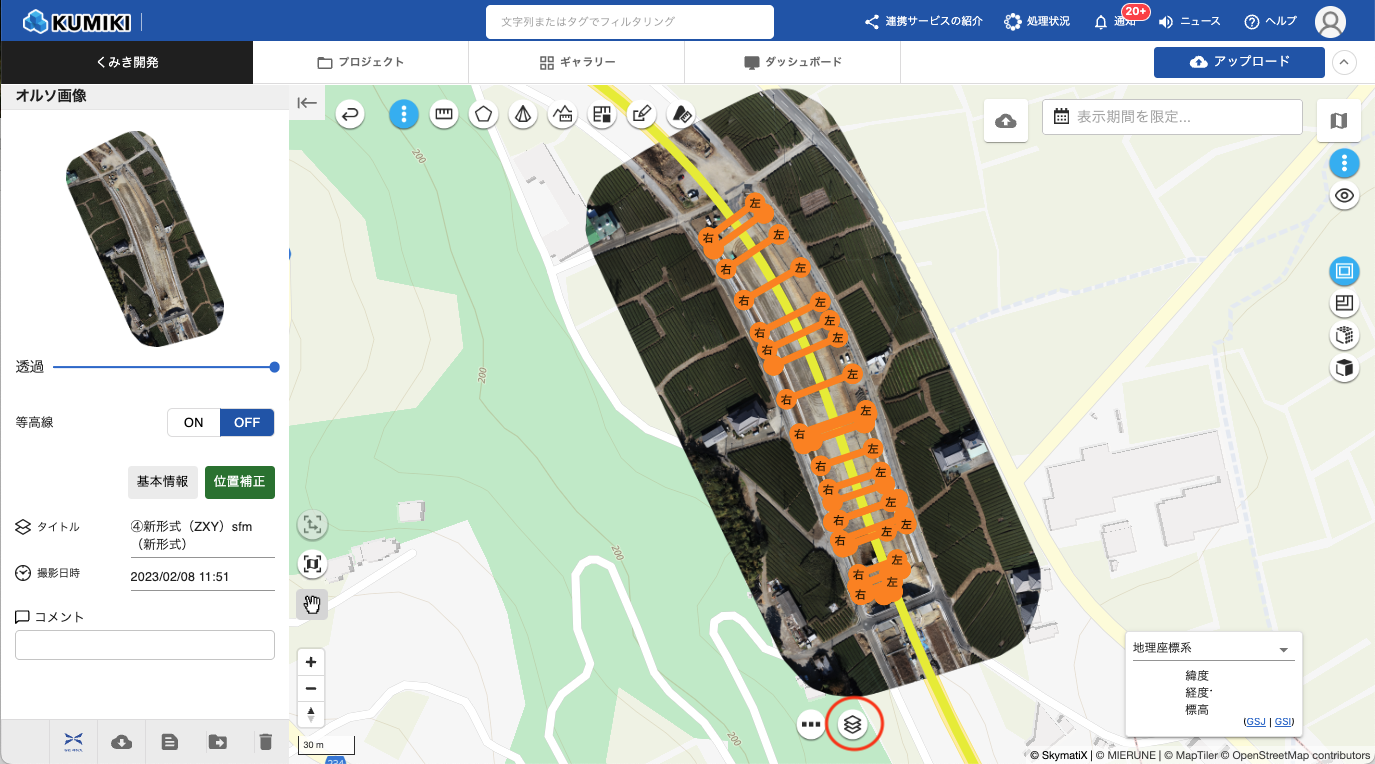

- 設計図データと地形データを画面上に表示し「土量計測」をクリックします。

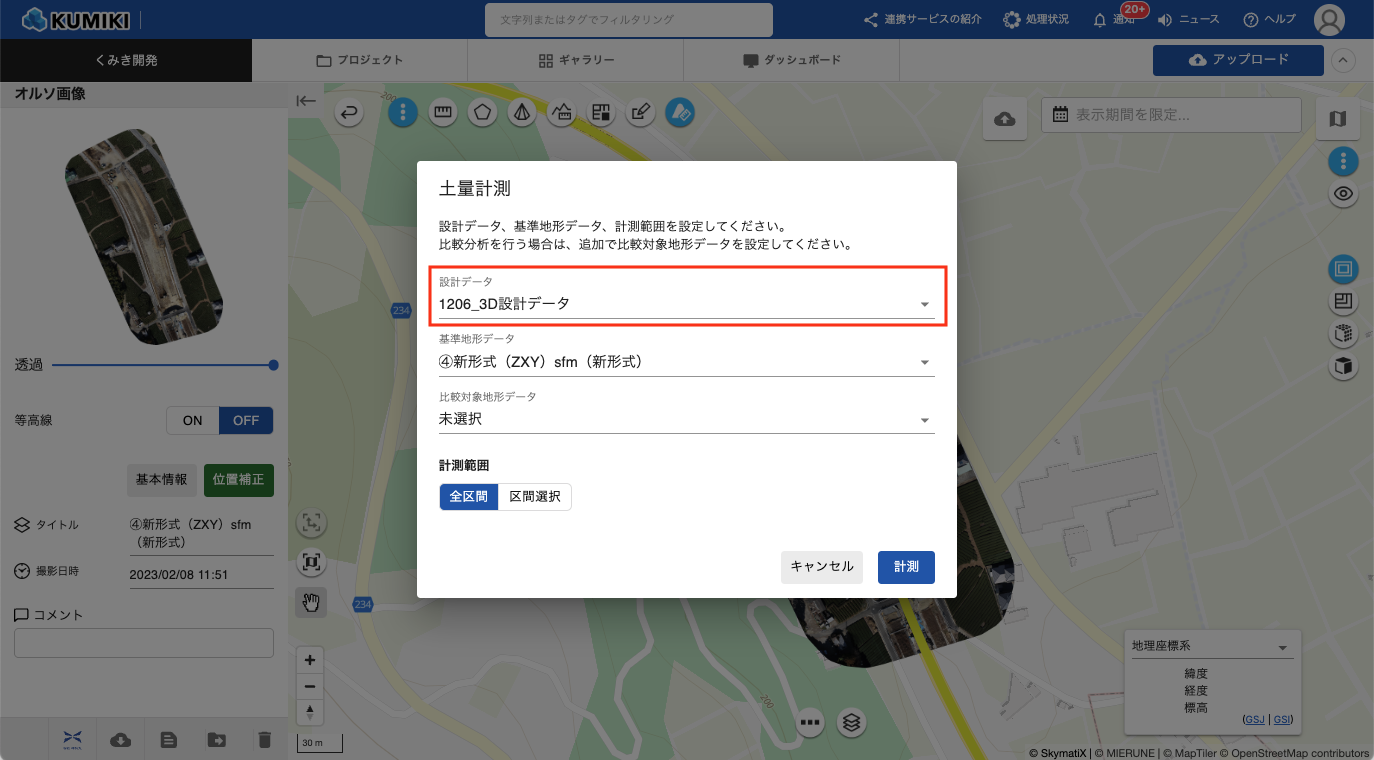

- 利用する「設計図データ」と土量計測を行う「基準地形データ」を選択します。

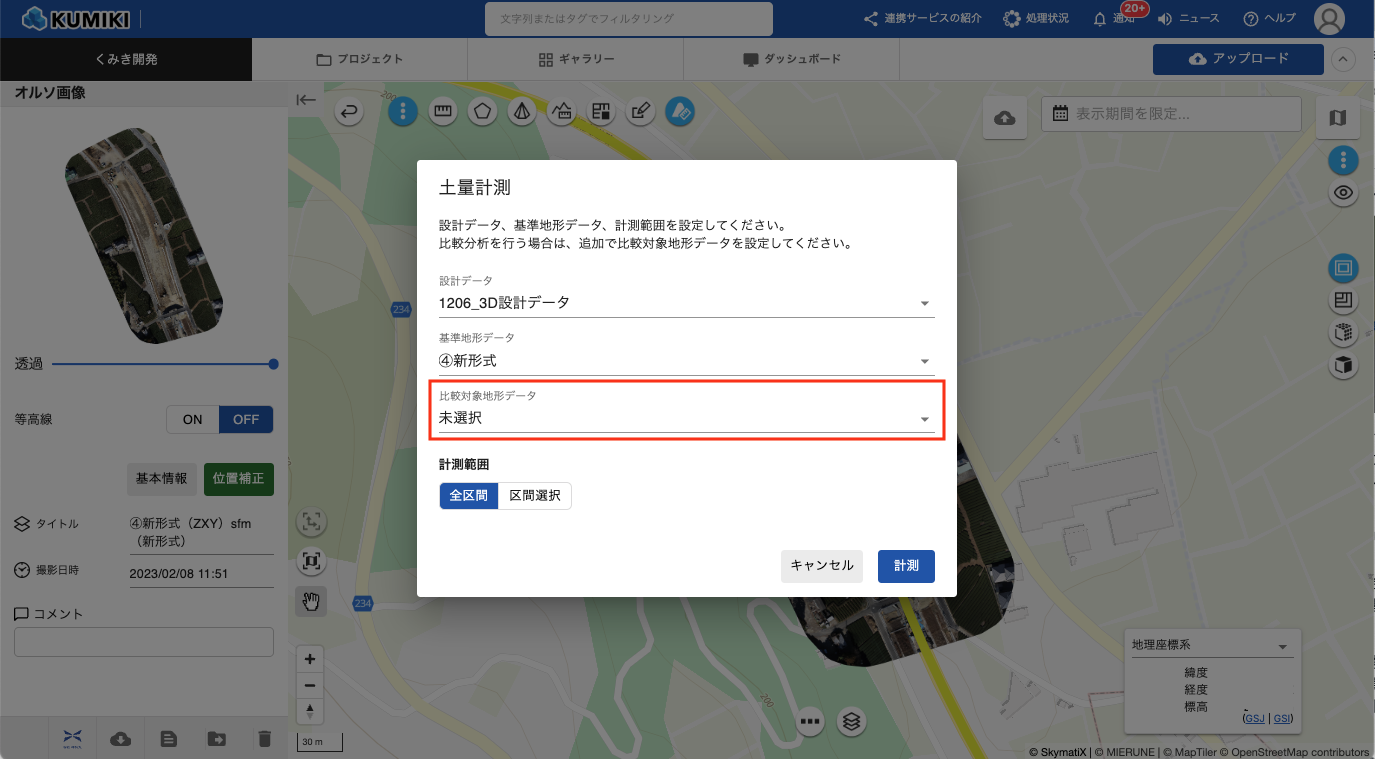

複数の地形データがある場合「比較対象地形データ」を指定することで変化量を算出します。

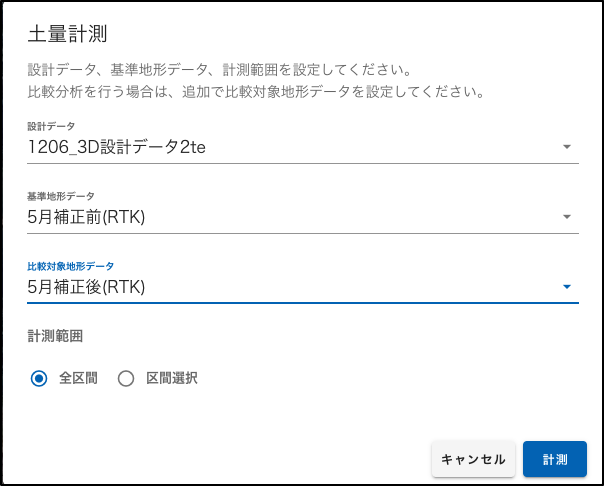

設計データ全区間の土量計測を行う場合は「全区間」を選択し計測をクリックします。

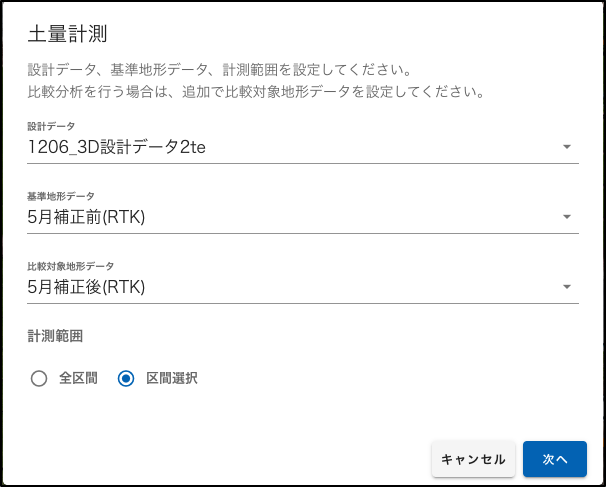

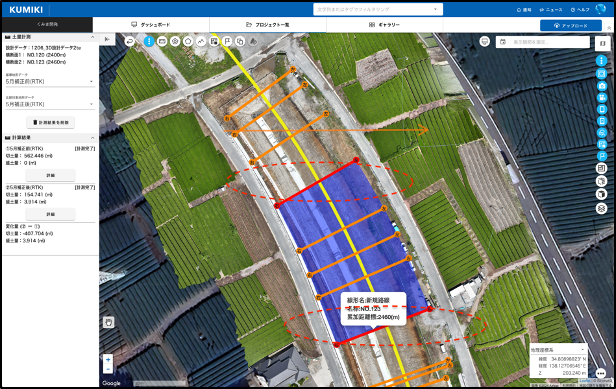

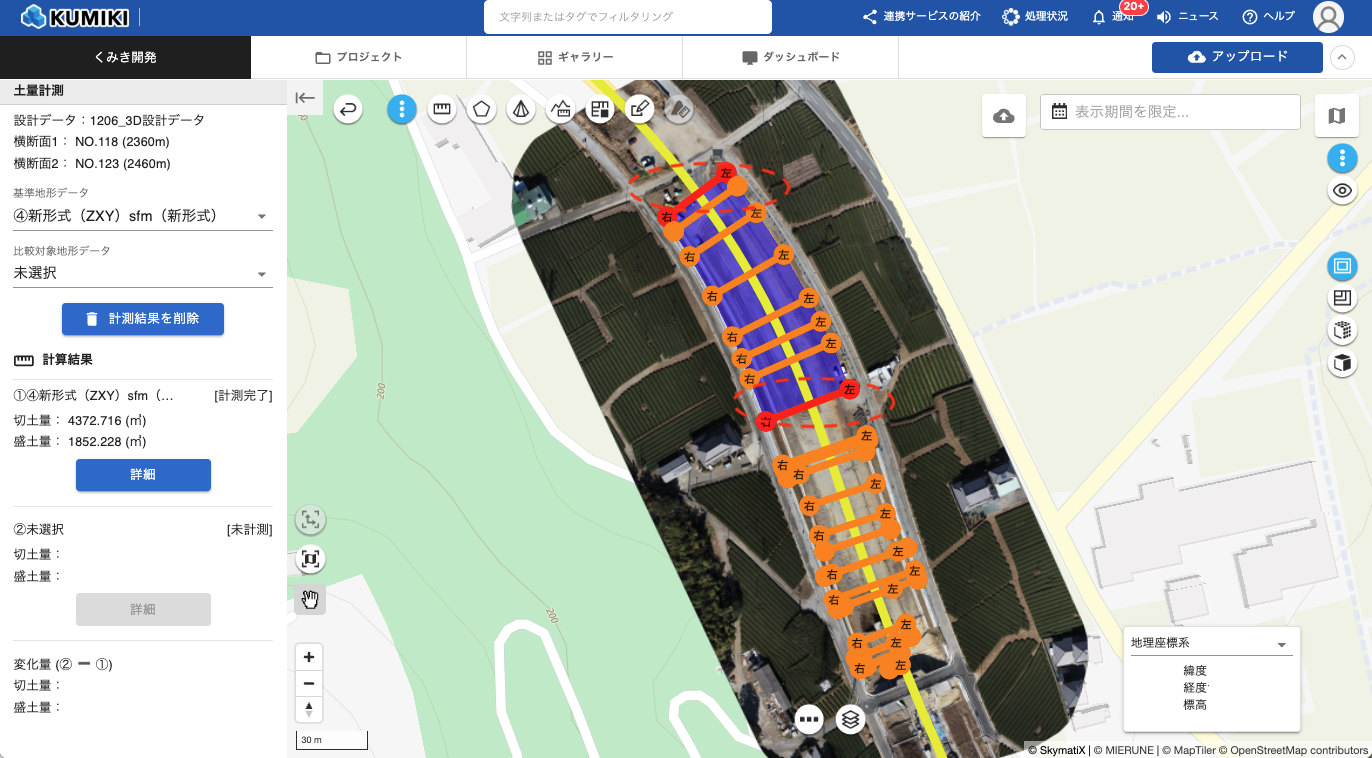

計測範囲「区間選択」を選択した場合は次へをクリックし、計測を行う両端の横断面を選択します。

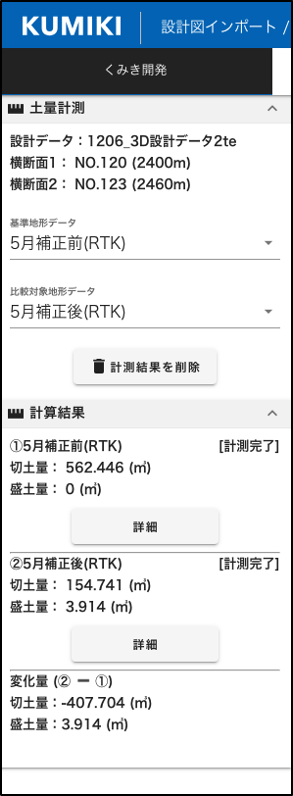

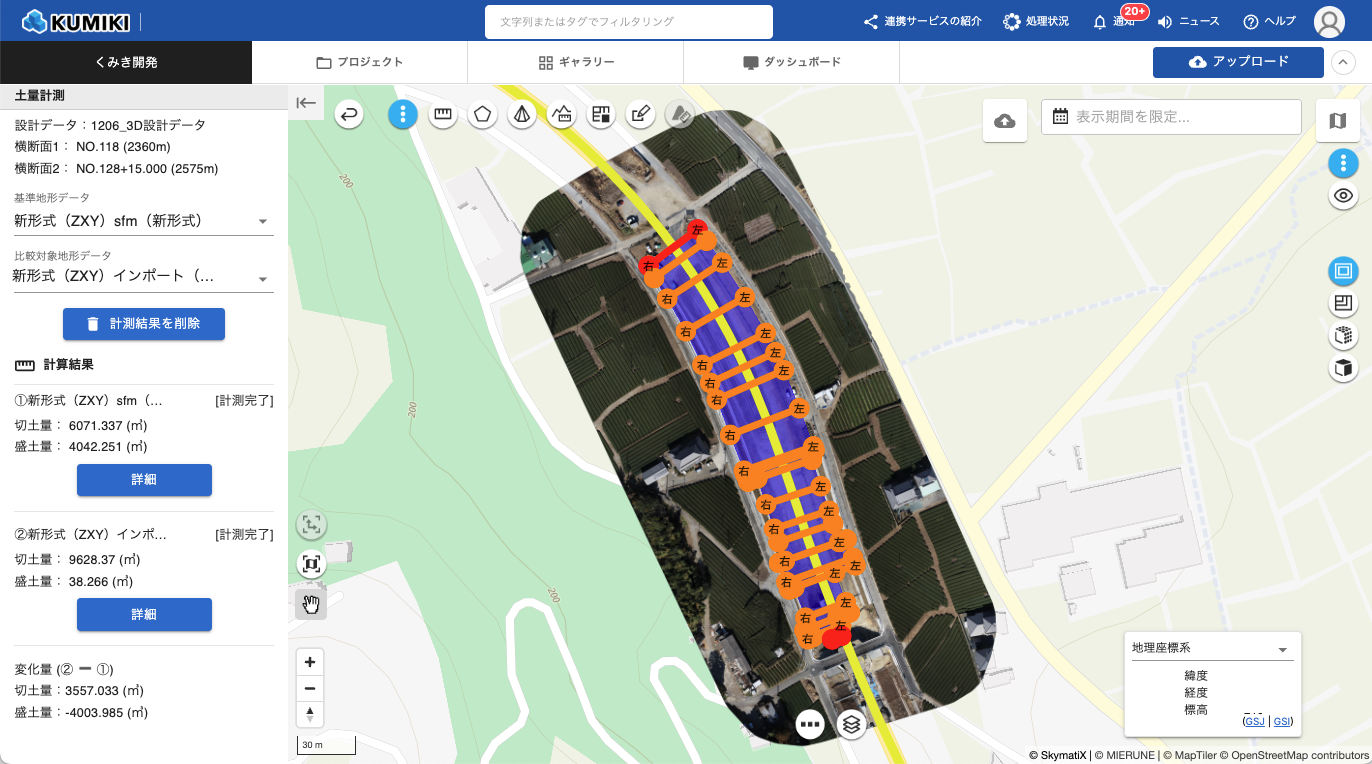

- サイドパネルにそれぞれの地形データの計算結果と変化量が表示されます。
「基準地形データ」と「比較対象地形データ」を変更することにより再計算が実行されます。

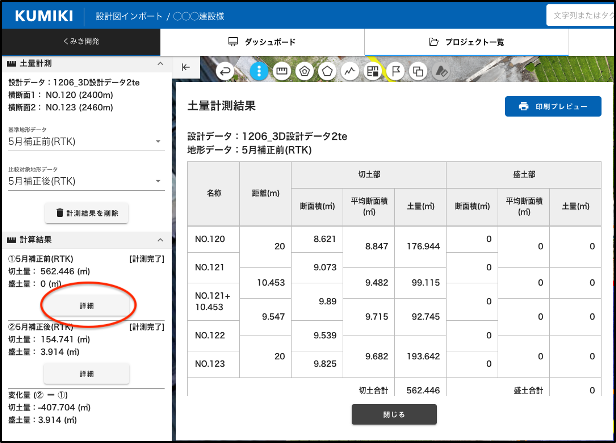

- 詳細をクリックすると結果詳細が表示されます。印刷プレビューより印刷が行えます。

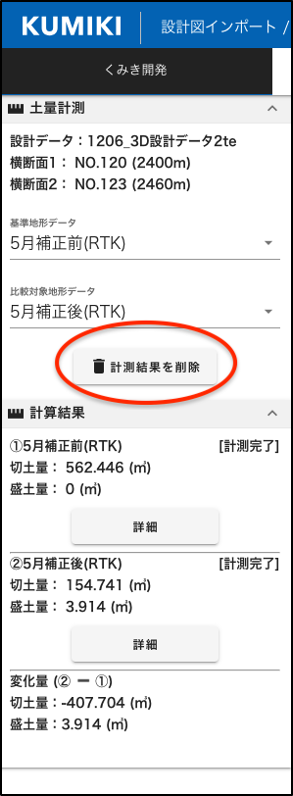

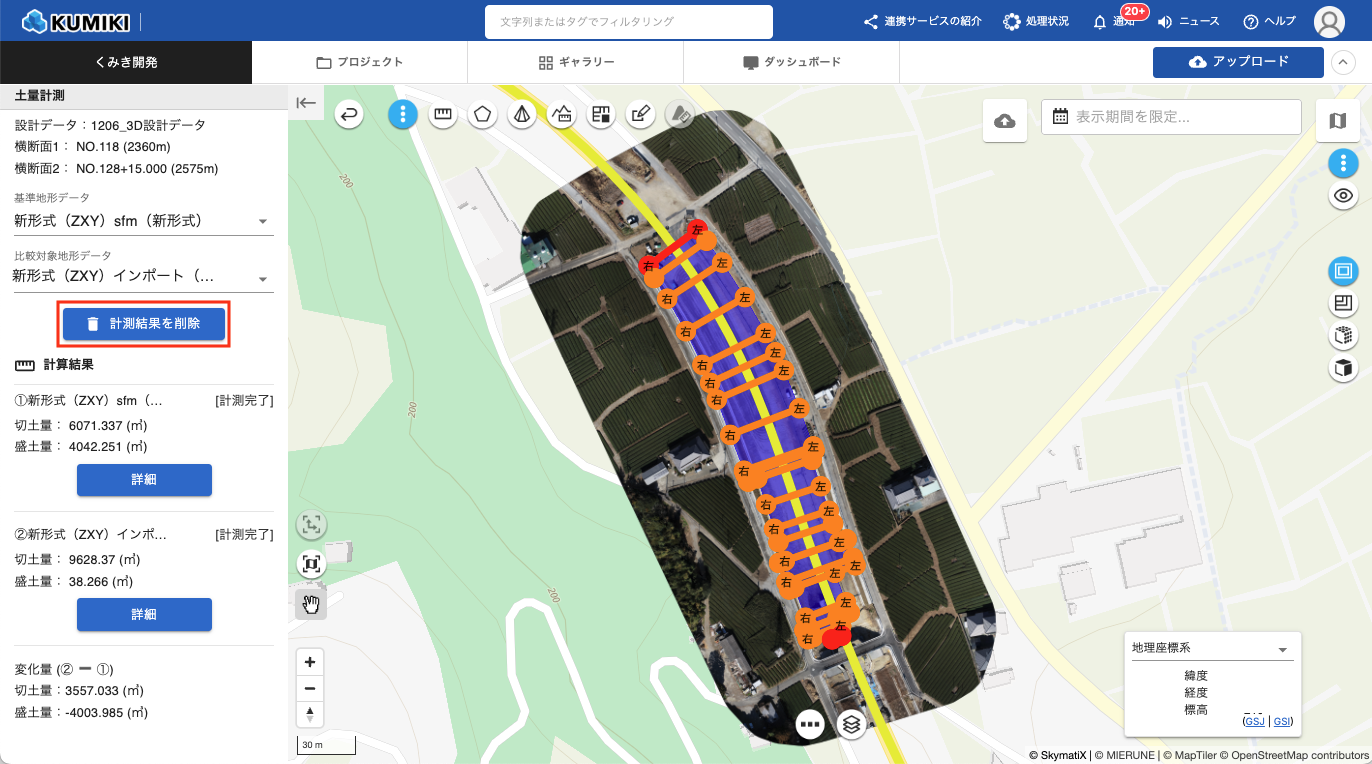

- 「計測結果を削除」をすると結果が削除され、再度条件を指定して計測を実行できます。
