プロジェクト詳細画面の地図上に、任意のアイコンや図形を追加して現場の情報を管理することができます。追加した図形には、名称やコメント、タグ、ドキュメントリンクなどの情報を設定できます。
【ご利用条件】
本機能は、プロジェクト詳細画面の地図表示モード（オルソ画像、DSMなど）でご利用いただけます。
ポイント以外の図形（ライン、矩形、ポリゴン、円、フリーハンド）を作成するには、別途オプション契約が必要です。オプション契約がない場合は、ポイントのみ作成可能です。
【操作手順】
【図形を作成する】
1. プロジェクト詳細画面を開く
- プロジェクト一覧から、図形を追加したいプロジェクトを選択します。
2. 現場管理ボタンをクリックする
- 画面左上にある現場管理アイコンのボタンをクリックします。
- ボタンにマウスカーソルを合わせると、「現場管理 地図上に任意のアイコンや図形を追加します」というツールチップが表示されます。

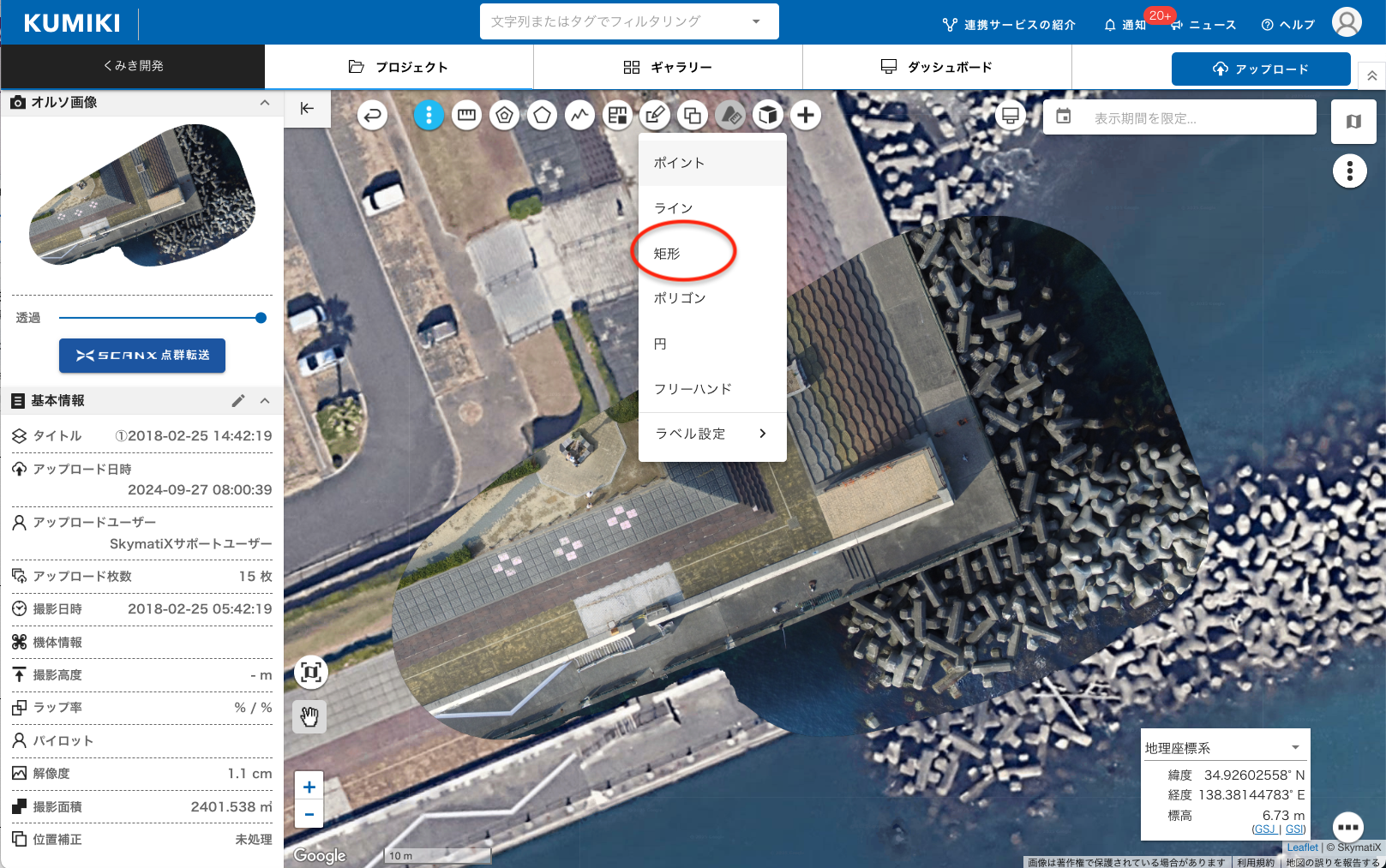

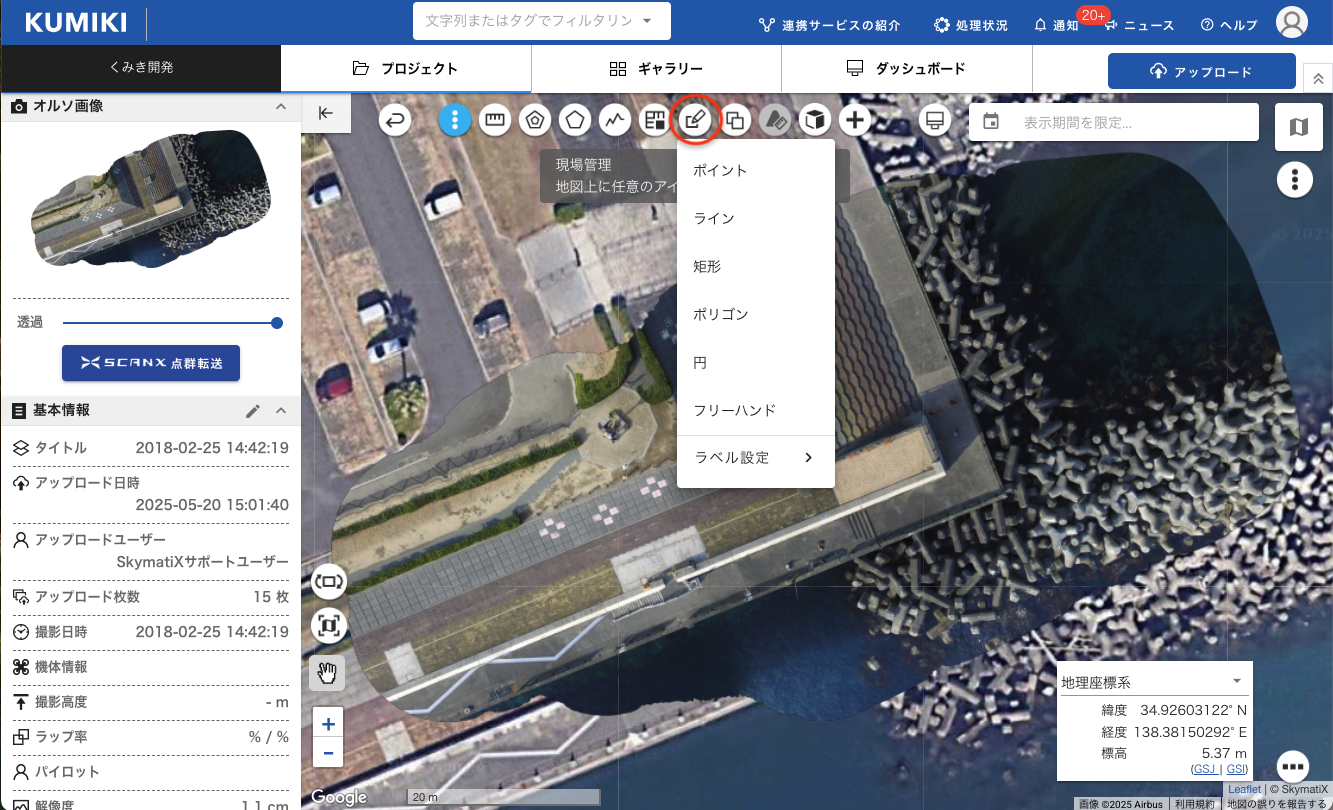

3. 作成する図形の種類を選択する
- ボタンをクリックすると、メニューが表示されます。以下のいずれかを選択してください。
- 「ポイント」：地図上の任意の位置にアイコンを配置します。
- 「ライン」：地図上に線を描画します。
- 「矩形」：地図上に四角形を描画します。
- 「ポリゴン」：地図上に多角形を描画します。
- 「円」：地図上に円を描画します（半径は0.1mから1000mまで設定可能です）。
- 「フリーハンド」：地図上に自由な形の図形を描画します。
4. 地図上で図形を描画する
- 選択した図形の種類に応じて、地図上で描画操作を行います。

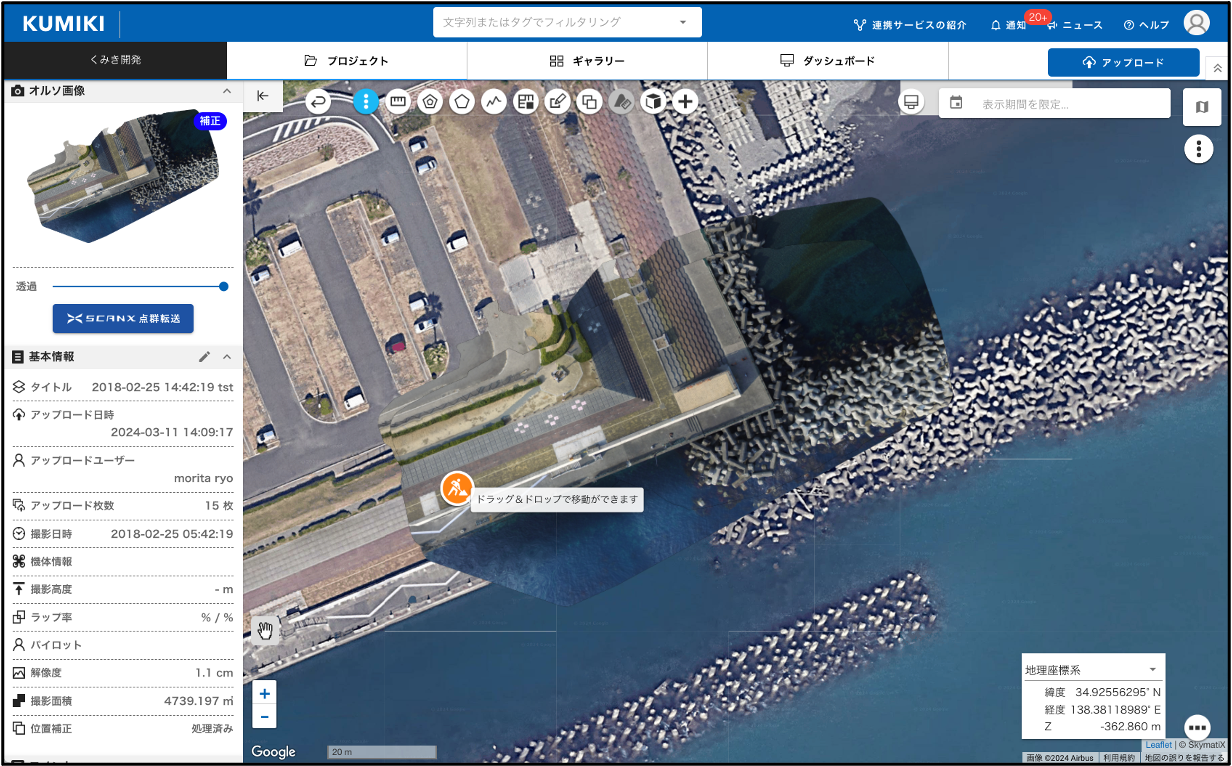

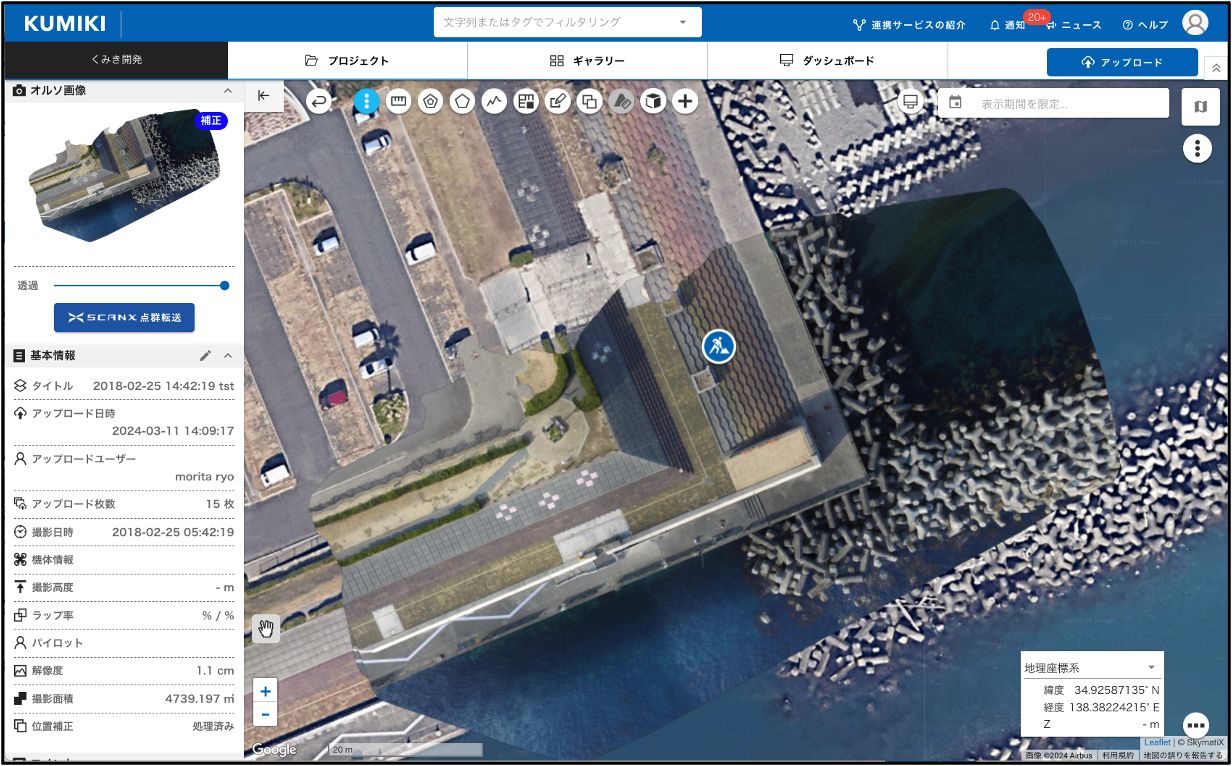

- ポイントの場合：地図上の任意の位置をクリックすると、その位置にアイコンが配置されます。
- ライン・ポリゴンの場合：地図上をクリックして点を追加していきます。直近の点をクリックするか、始点をクリックすると図形が確定します。右クリックで直前の点を取り消すことができます。
- 矩形の場合：地図上でドラッグして四角形を描画します。

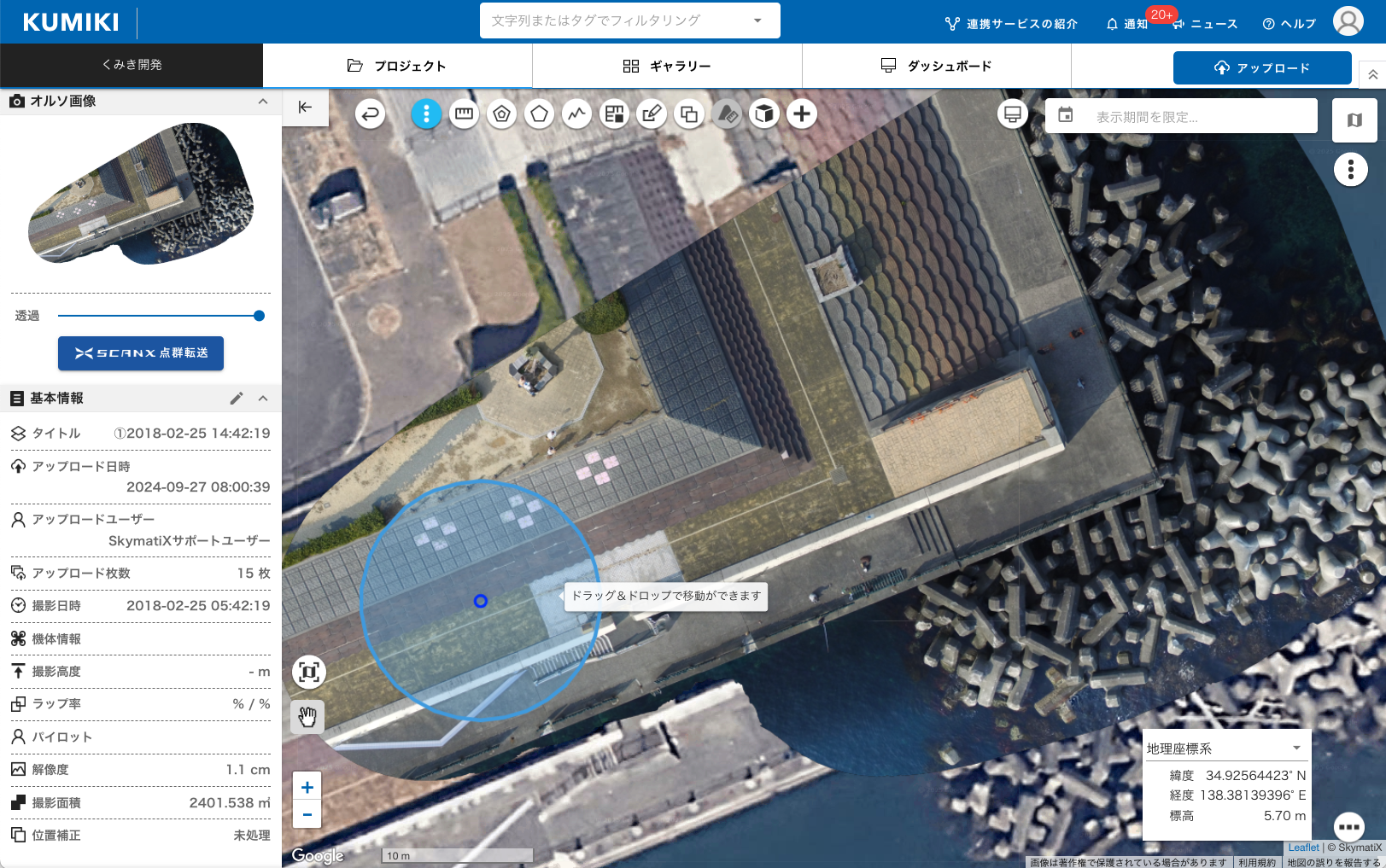

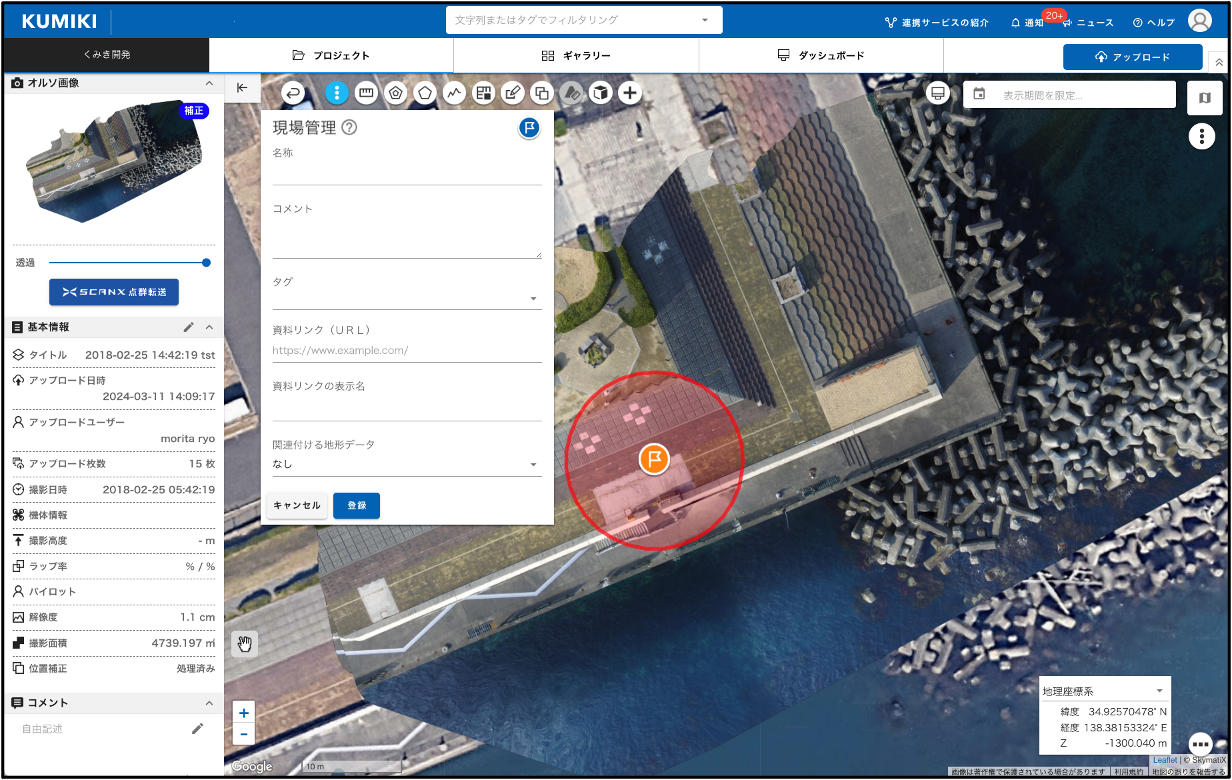

- 円の場合：中心点をクリックした後、ドラッグして半径を設定します。

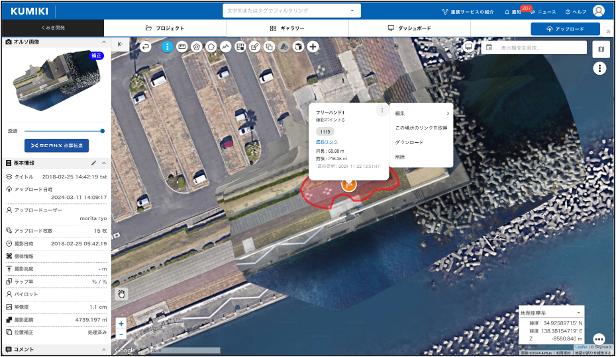

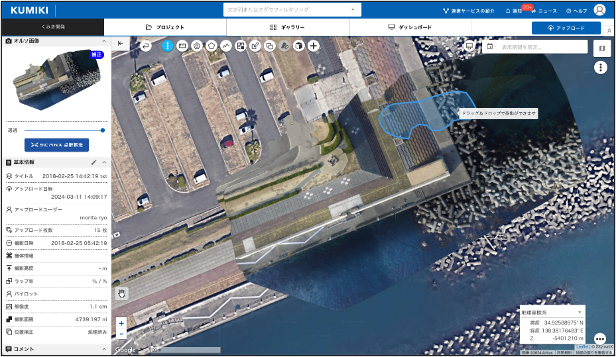

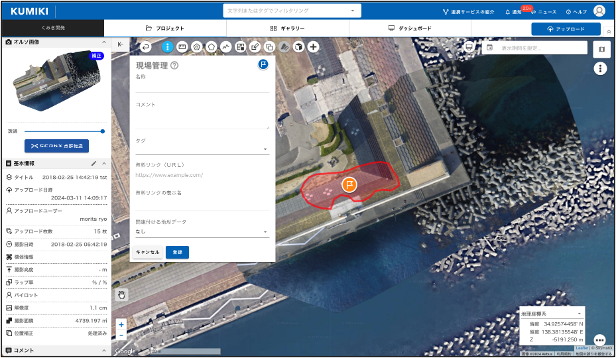

- フリーハンドの場合：地図上でドラッグして自由な形を描画します。
【図形を選択・編集する】
1. 図形を選択する
- 地図上に表示されている図形（アイコンや図形）をクリックすると、その図形が選択状態になります。
- 選択された図形は強調表示され、画面左側にサイドパネルが表示されます。

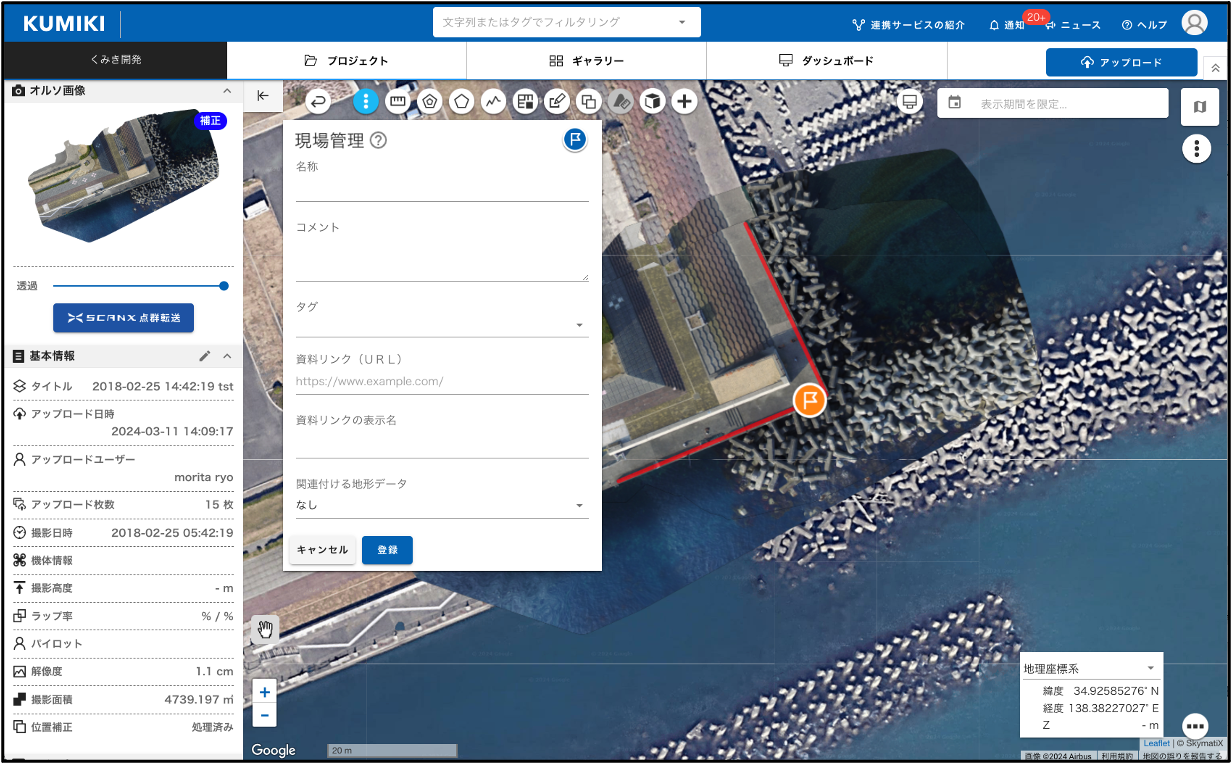

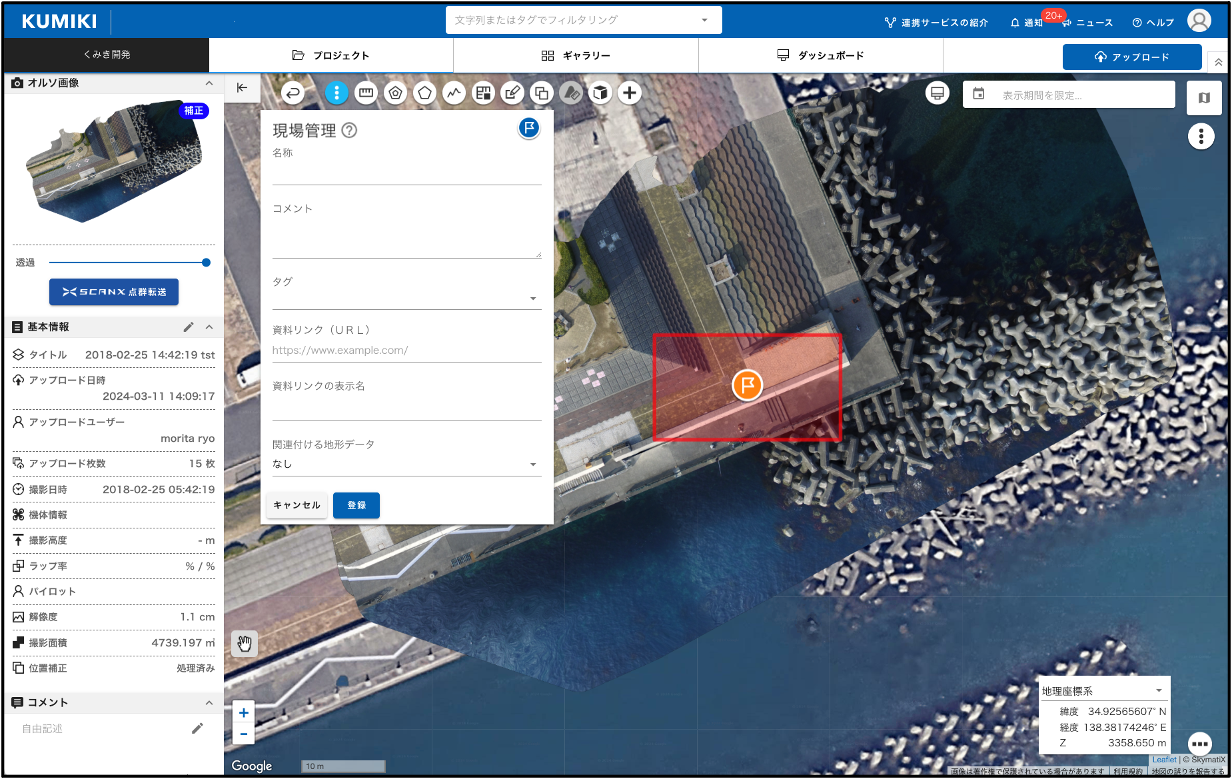

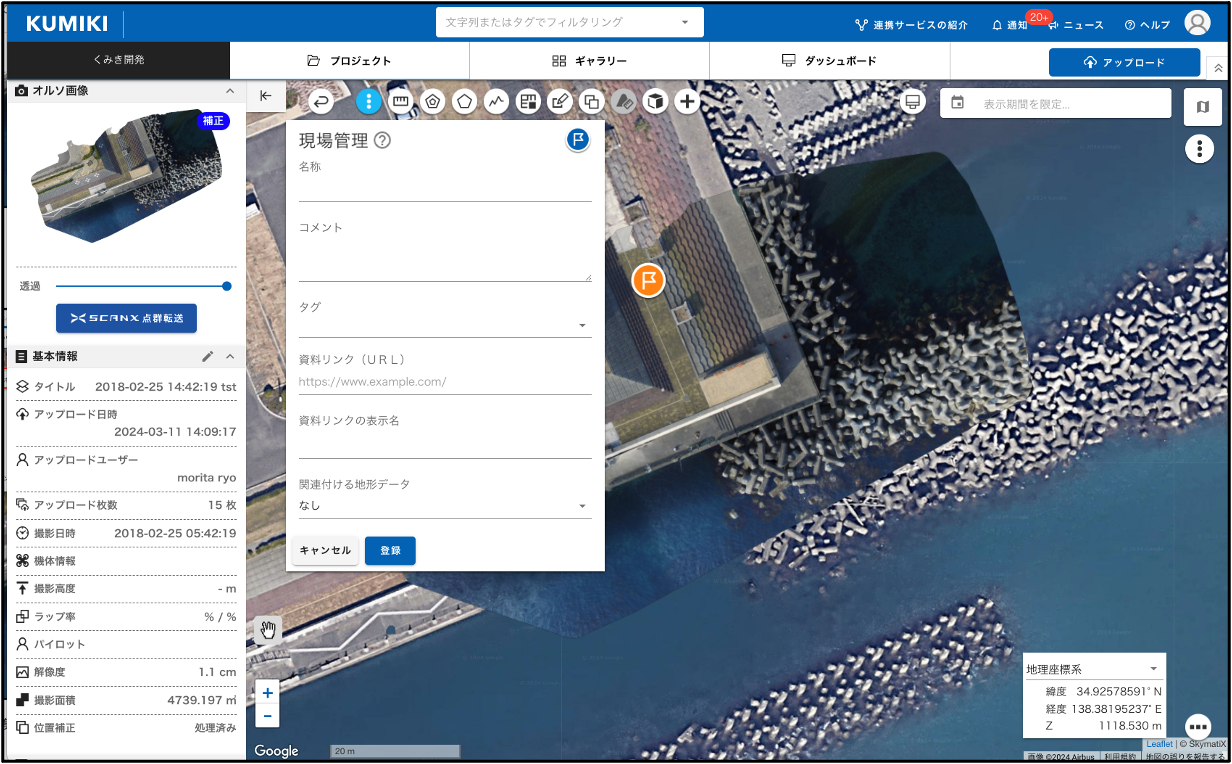

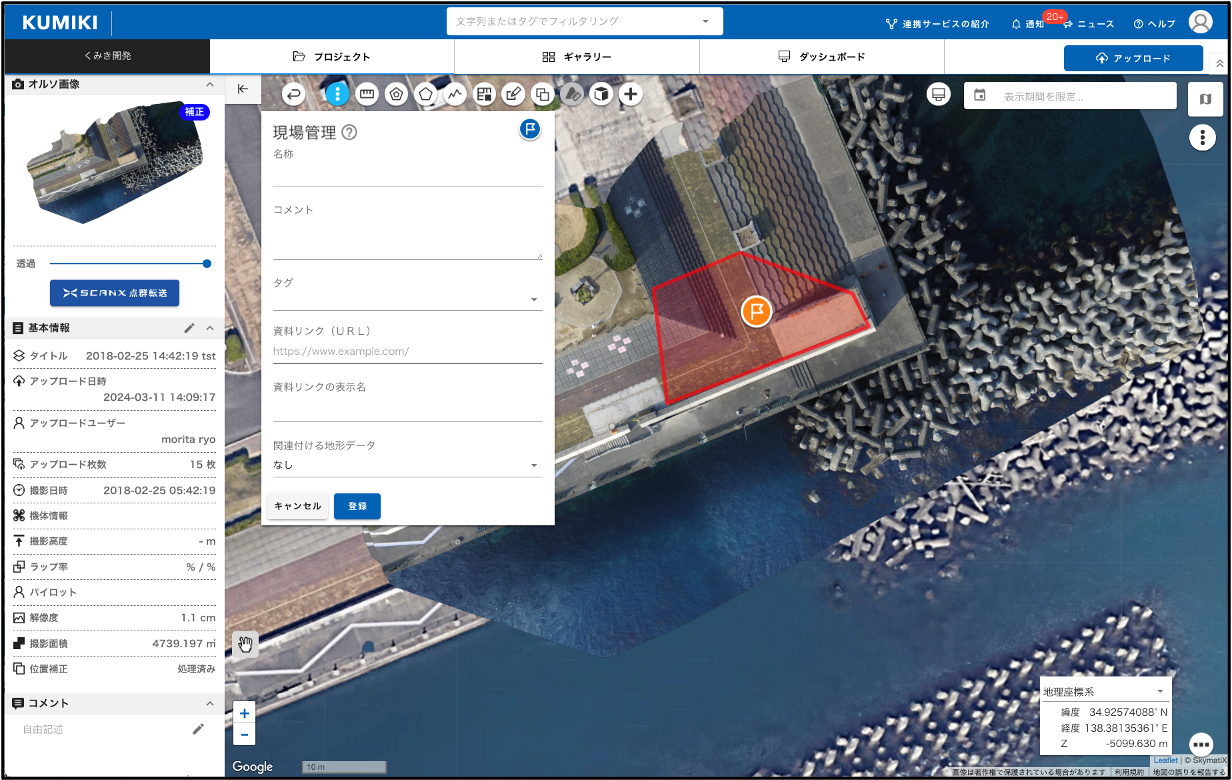

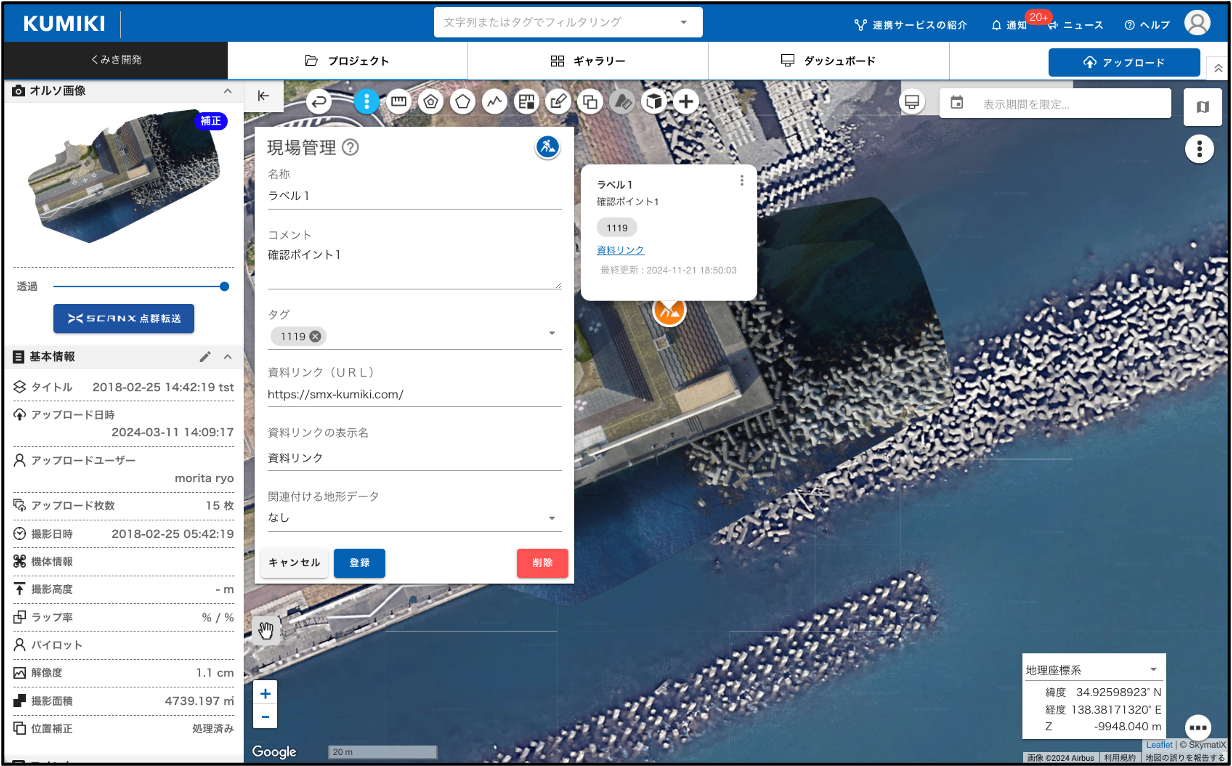

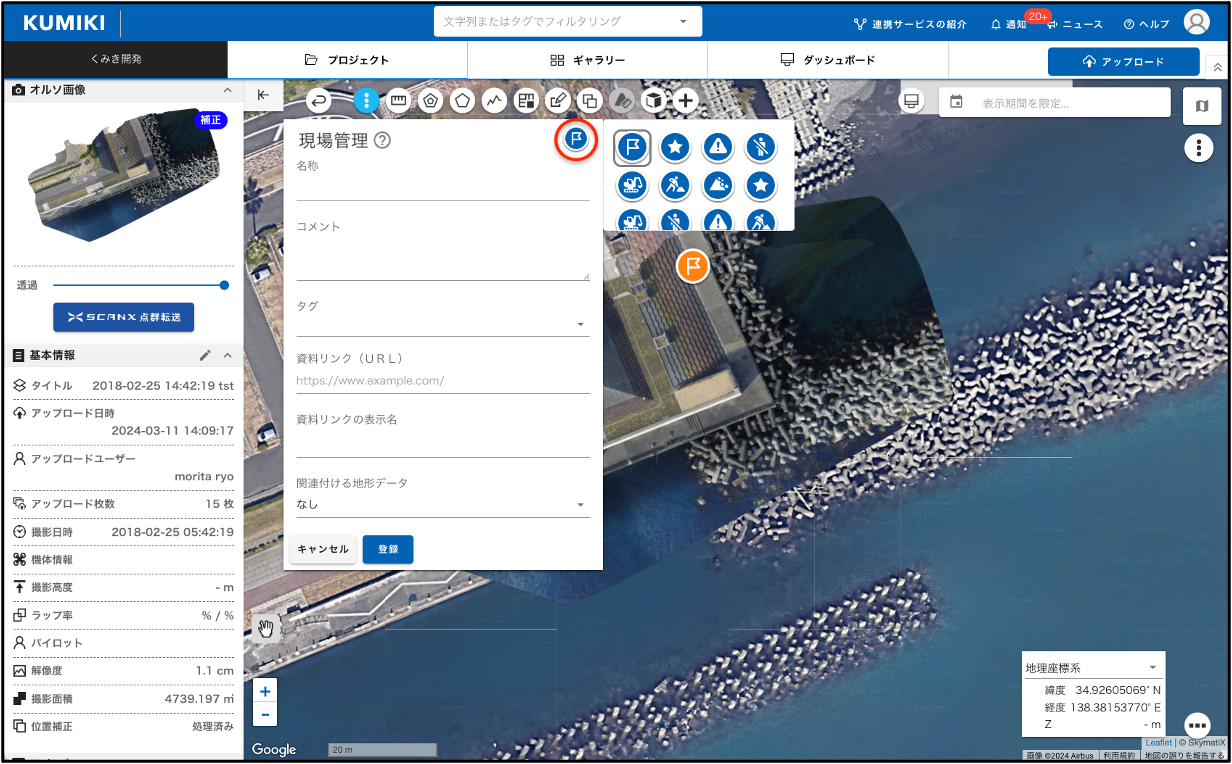

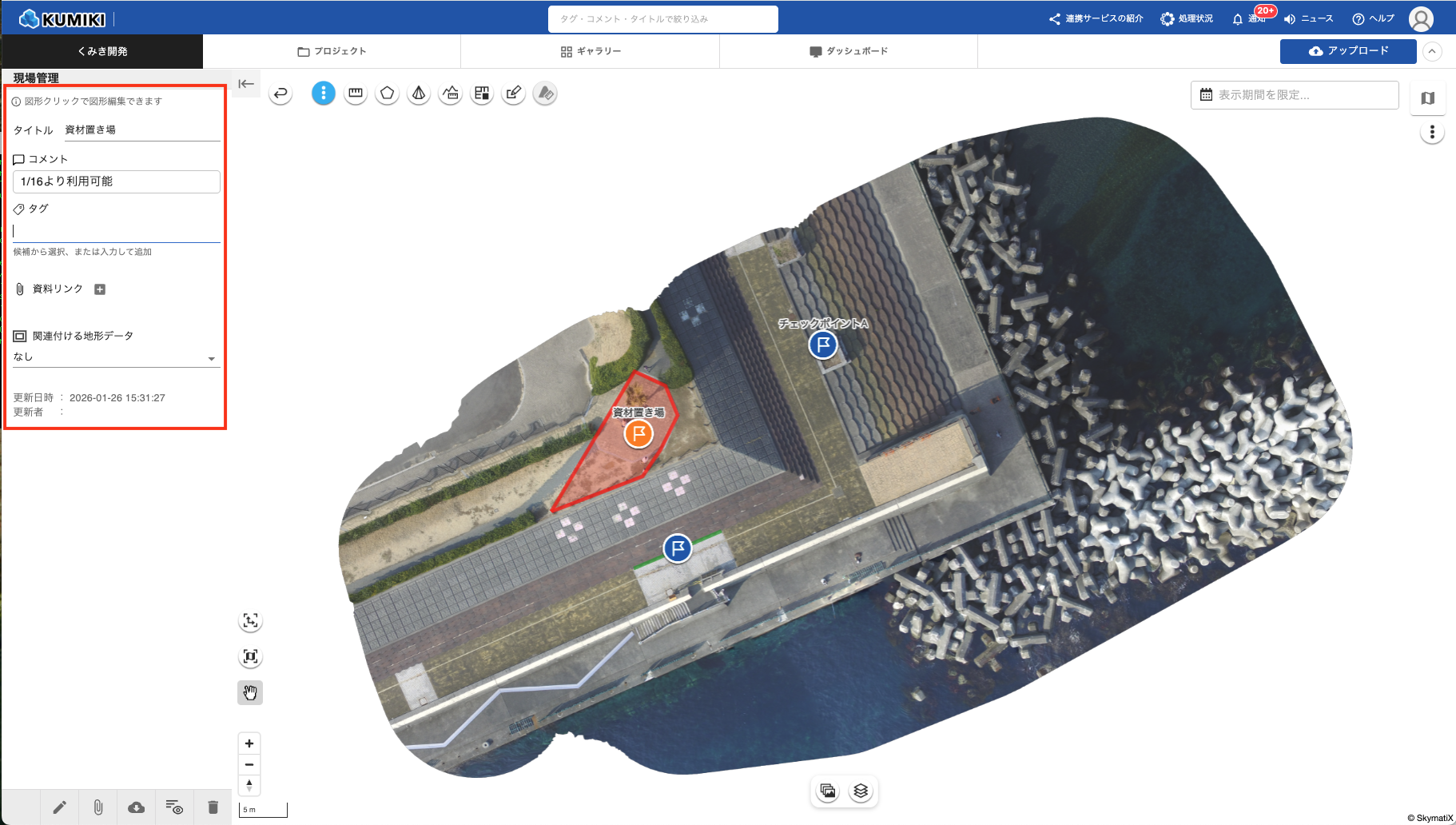

2. 図形の情報を編集する
- サイドパネルでは、以下の情報を編集できます。
- 「名称」：図形の名前を設定します。
- 「コメント」：図形に関するメモや説明を入力します。
- 「タグ」：図形を分類するためのタグを追加します。
- 「ドキュメントリンク」：関連するWebページのURLを設定します。リンクテキストも設定できます。
- 「関連付ける地形データ」：特定の地形データに図形を関連付けることができます。関連付けると、その地形データが表示されているときのみ図形が表示されます。

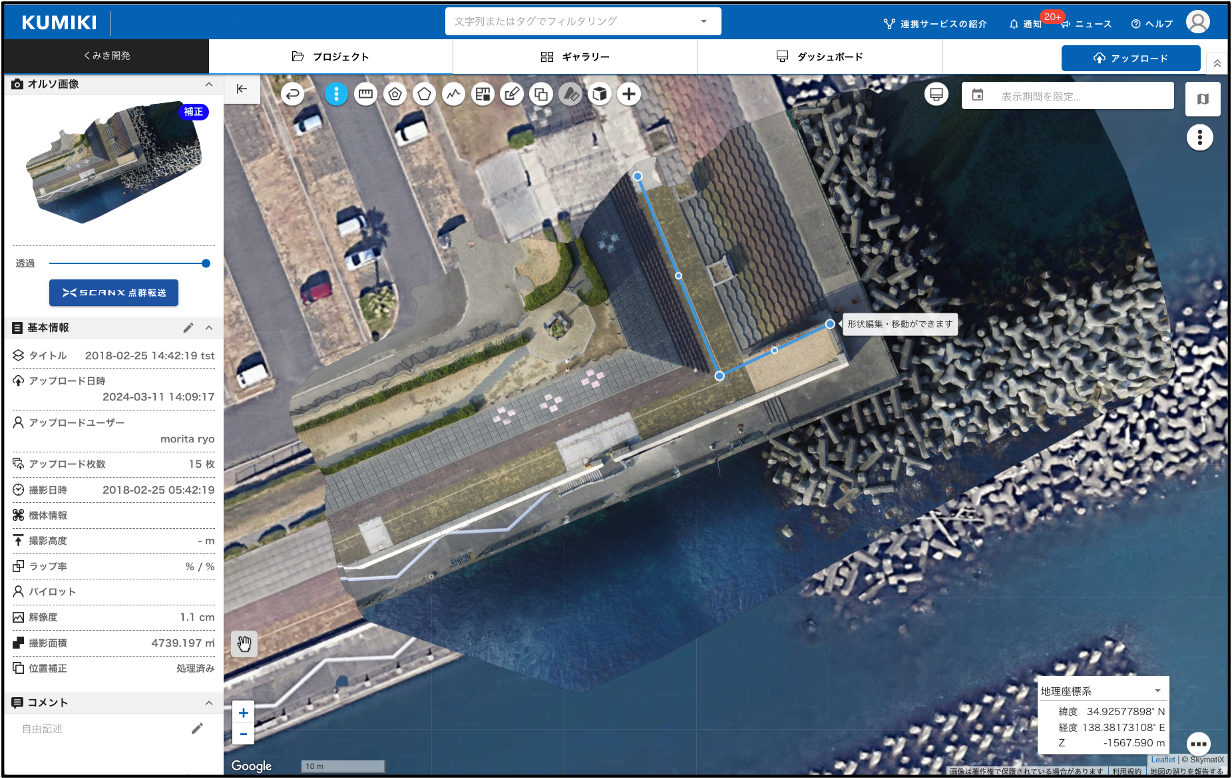

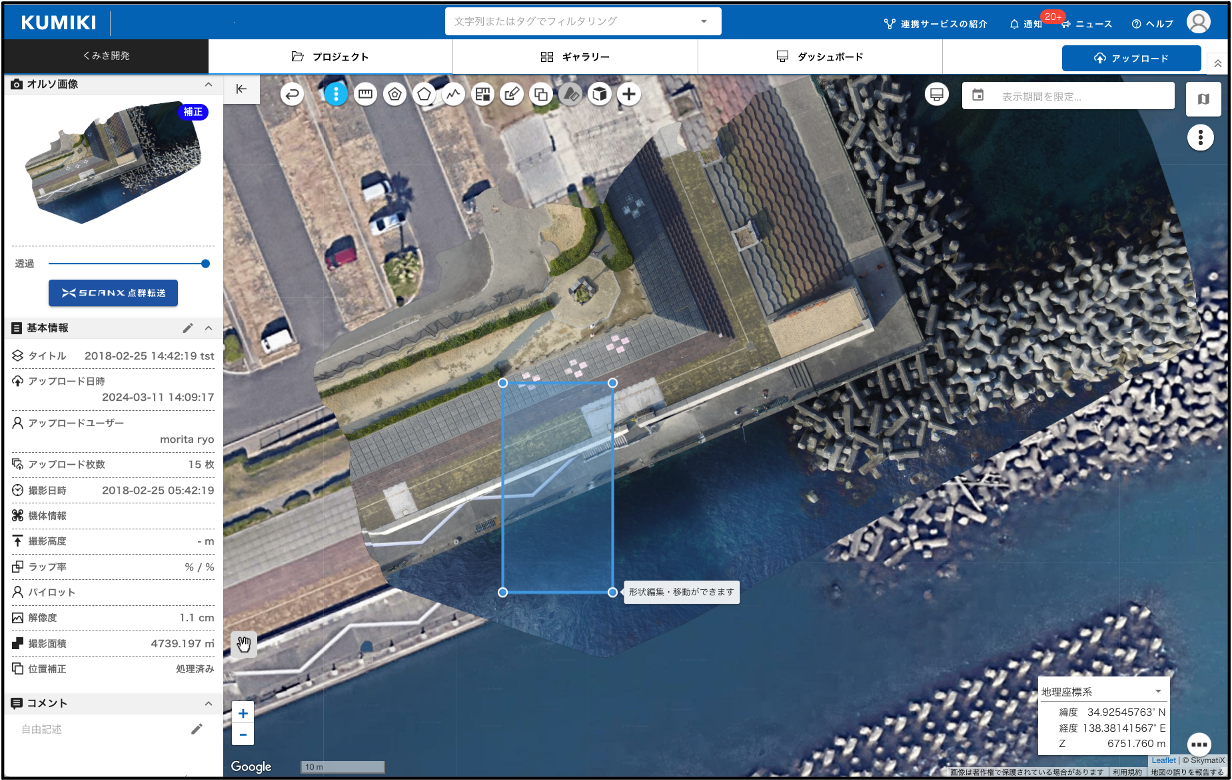

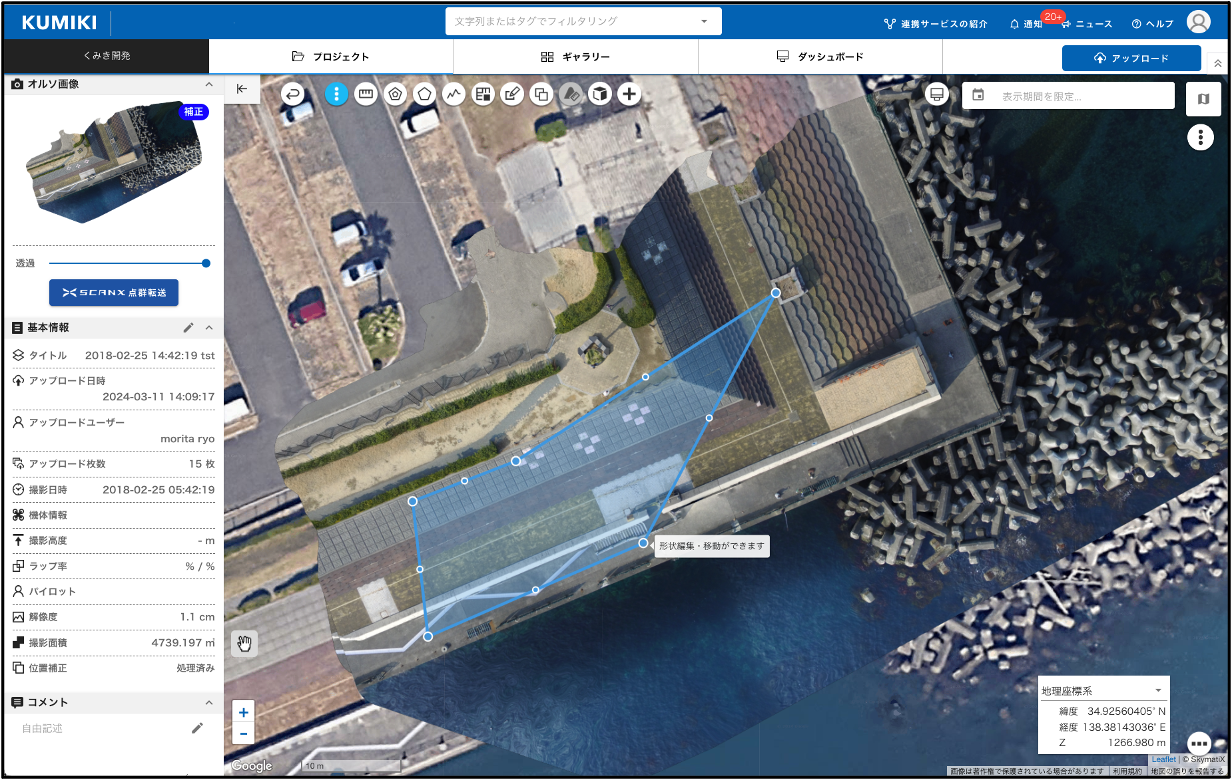

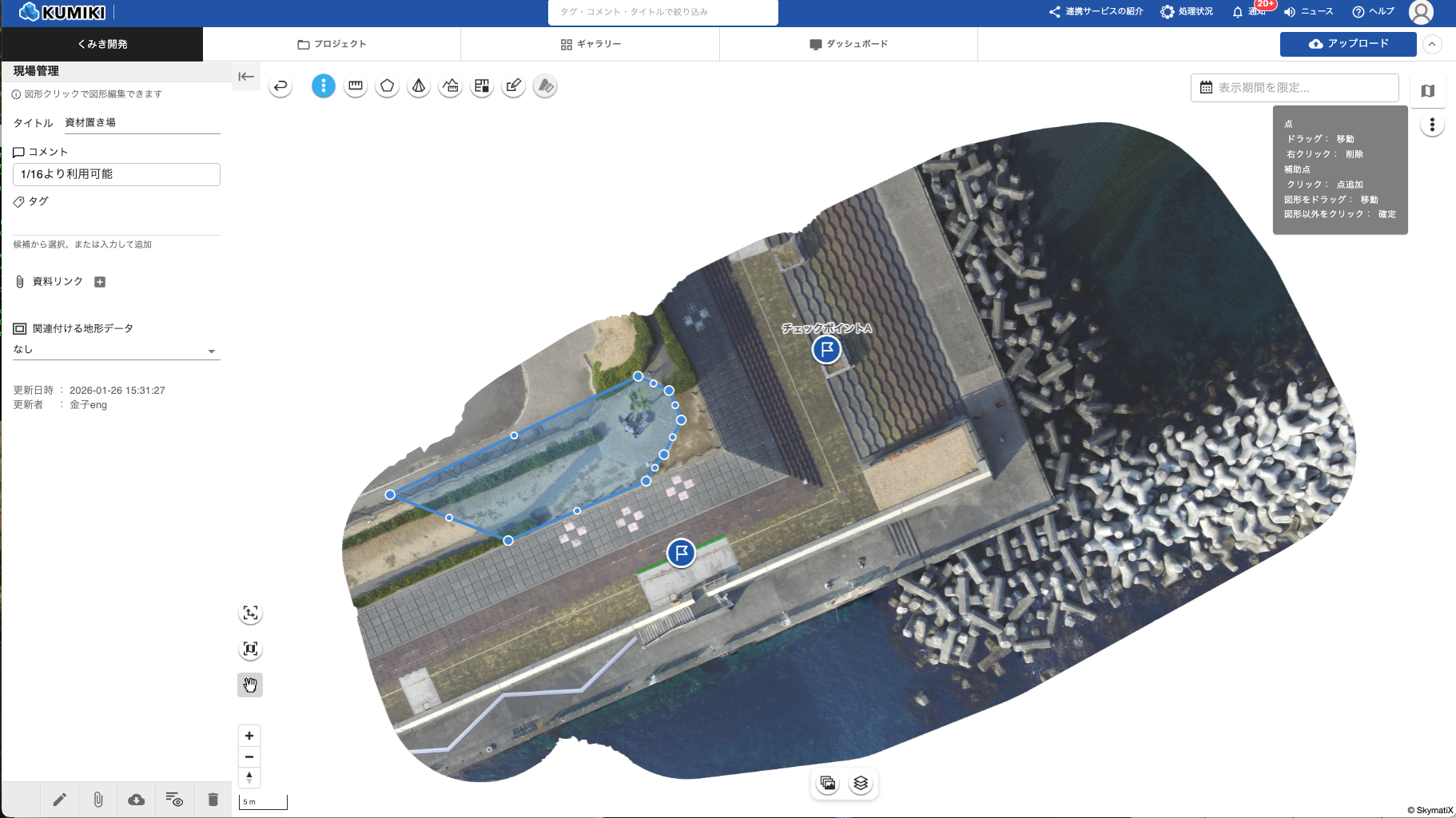

3. 図形の形状を編集する
- 選択した図形の形状を変更したい場合は、図形をダブルクリックするか、編集モードに切り替えます。
- 編集モードでは、図形の頂点をドラッグして移動したり、補助点をクリックして新しい頂点を追加したりできます。
- 図形以外の場所をクリックすると、編集が確定します。

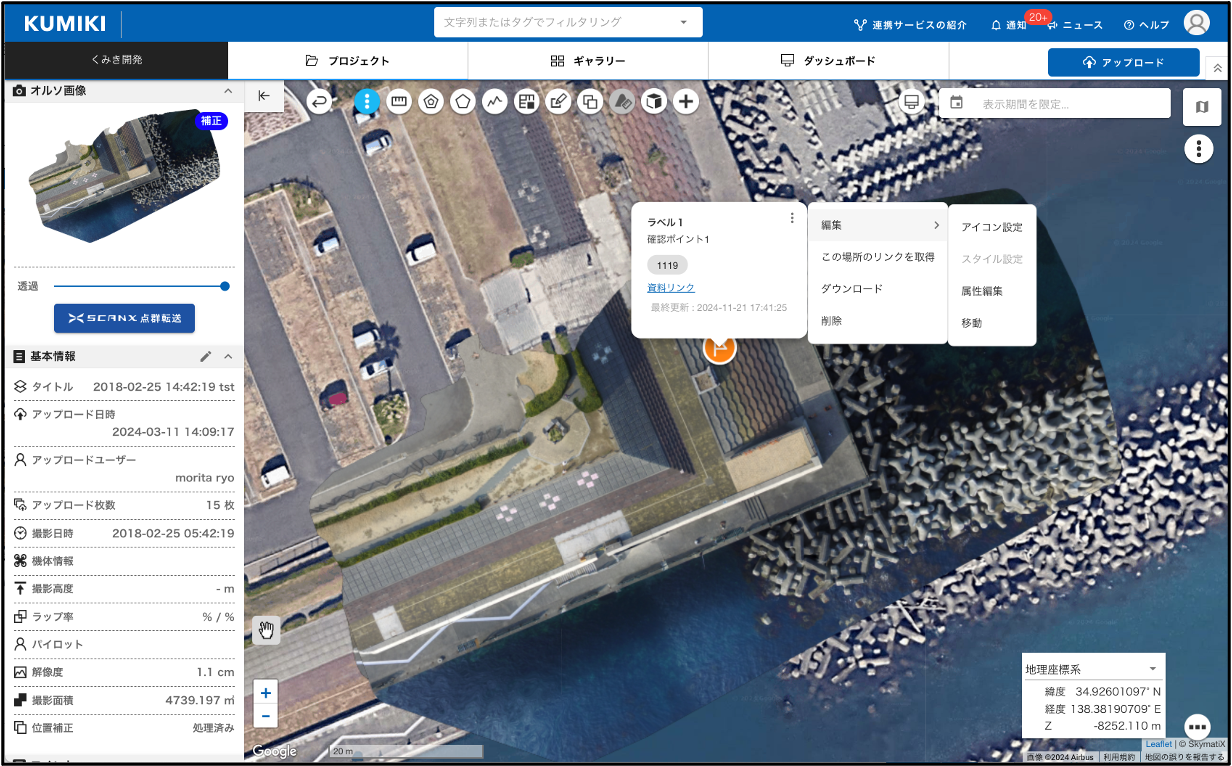

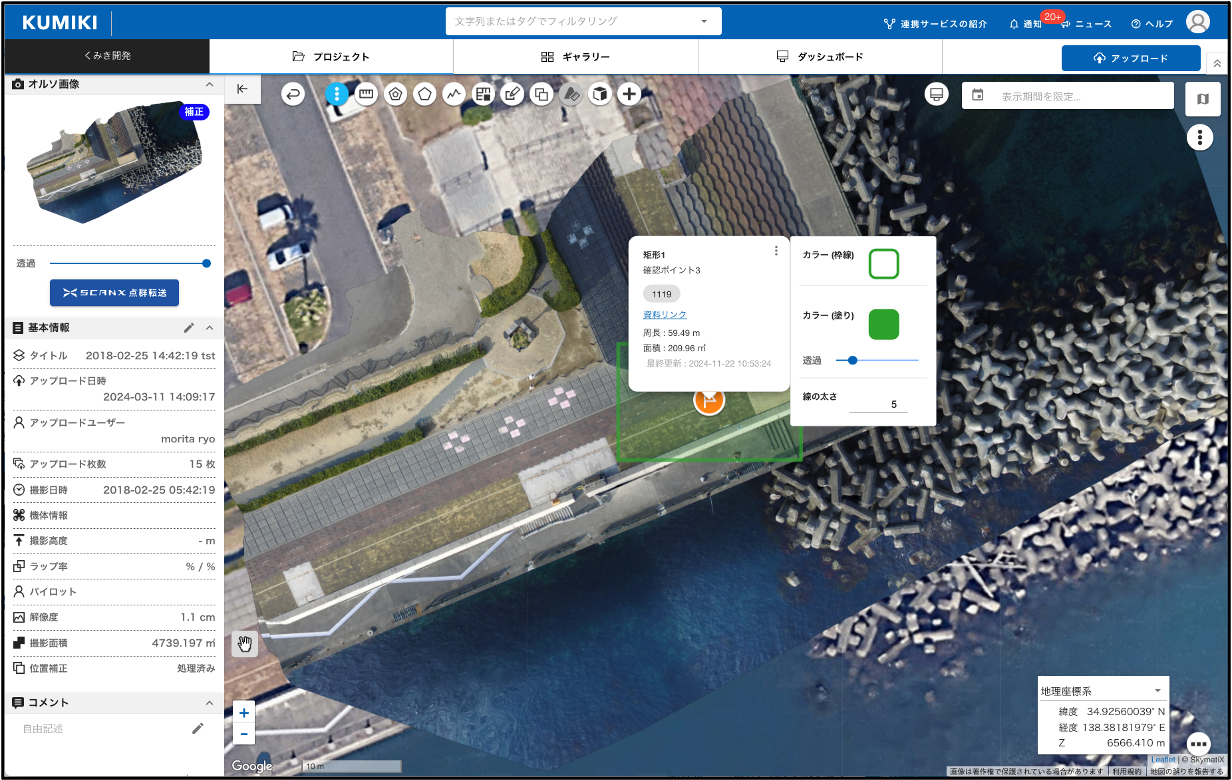

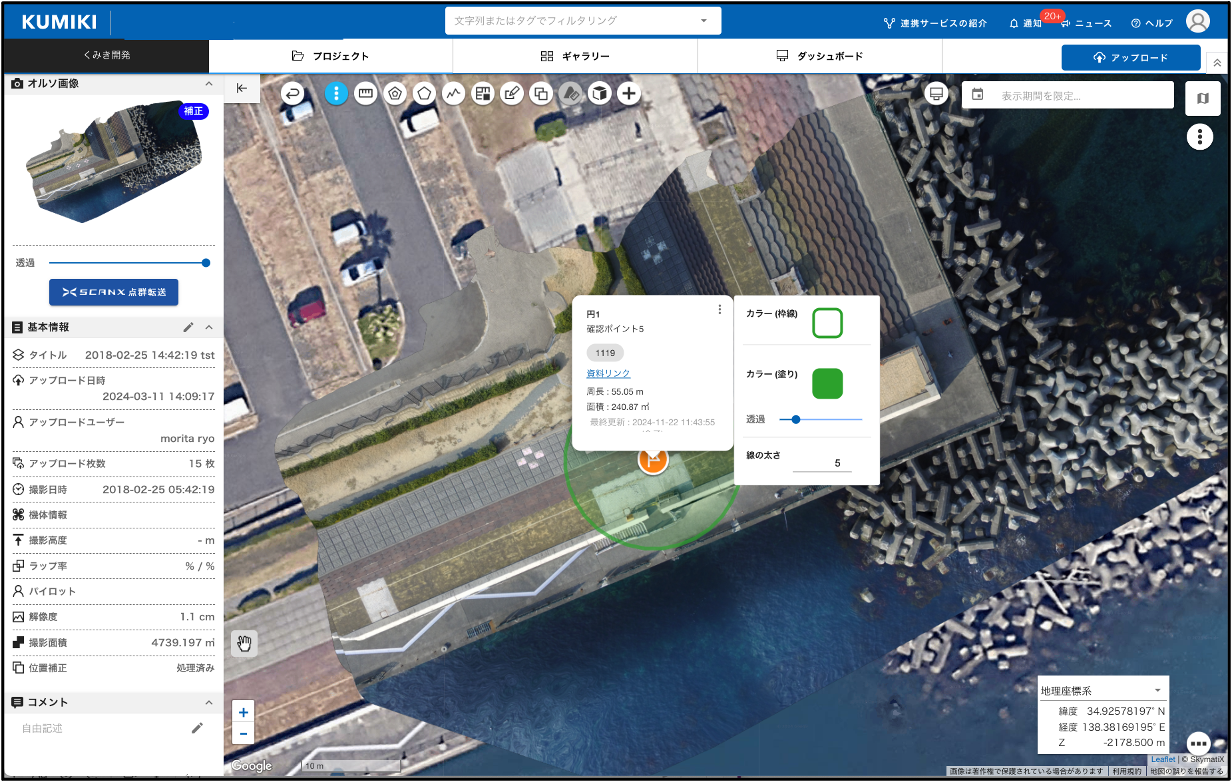

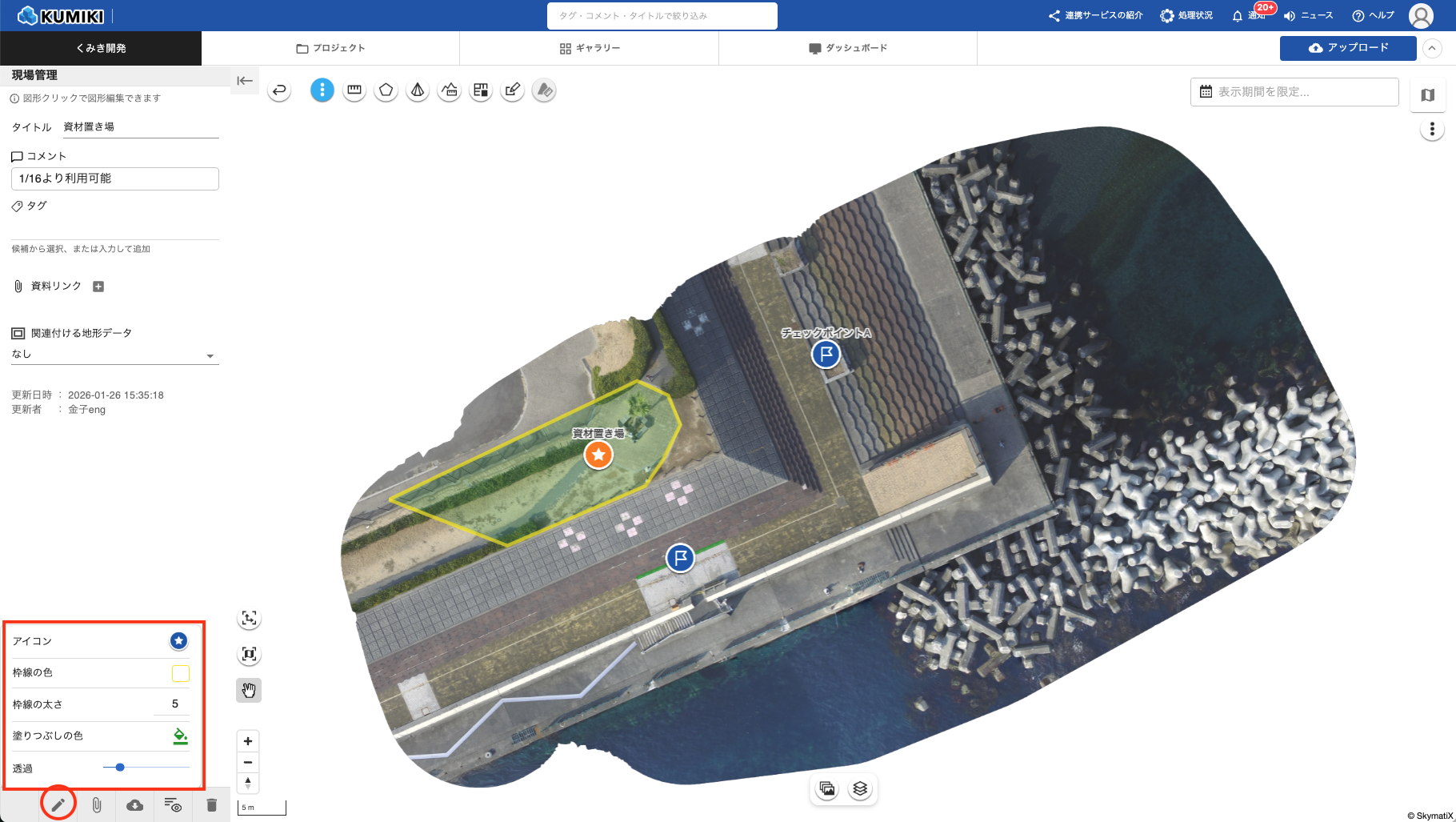

【図形のスタイルを設定する】
1. スタイル設定を開く
- 図形を選択した状態で、サイドパネル下部にある編集アイコン（鉛筆マーク）をクリックします。
- スタイル設定のポップアップが表示されます。

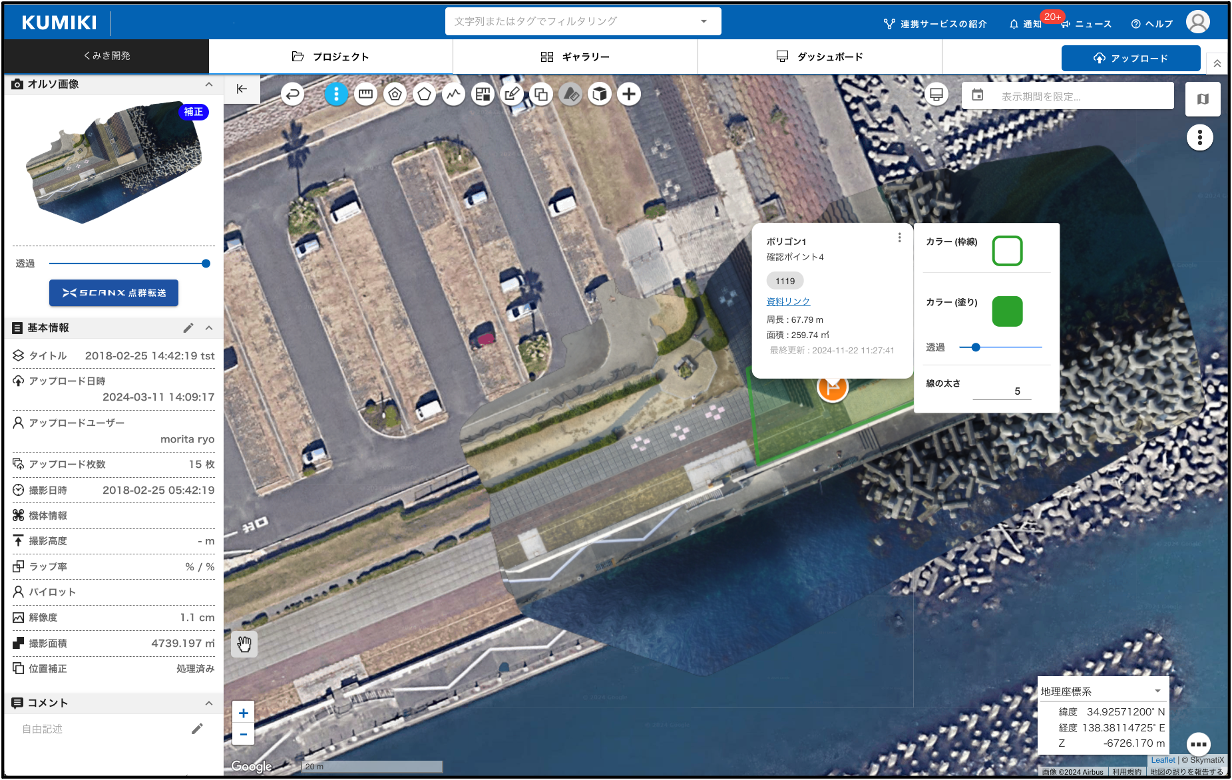

2. スタイルを変更する
- 以下の項目を設定できます（図形の種類によって設定可能な項目が異なります）。

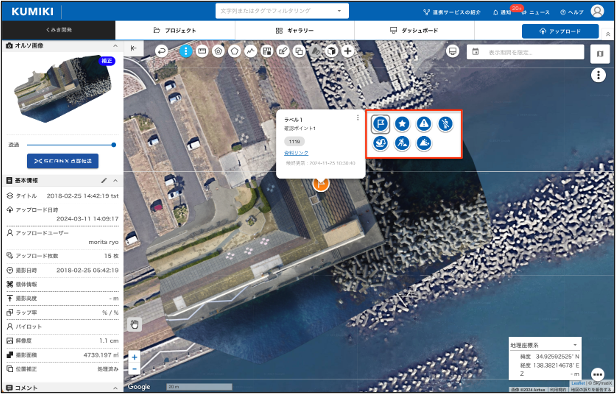

- 「アイコン」：ポイントや図形の中心に表示するアイコンを選択します。「なし」を選択するとアイコンを非表示にできます。
- 「枠線の色」（ポリゴン）/ 「線の色」（ライン）：図形の枠線または線の色を選択します。
- 「枠線の太さ」（ポリゴン）/ 「線の太さ」（ライン）：図形の枠線または線の太さを1から20の範囲で設定します。
- 「塗りの色」（ポリゴンのみ）：図形の塗りつぶしの色を選択します。
- 「透過」（ポリゴンのみ）：図形の塗りつぶしの透明度を0%から100%の範囲で設定します。

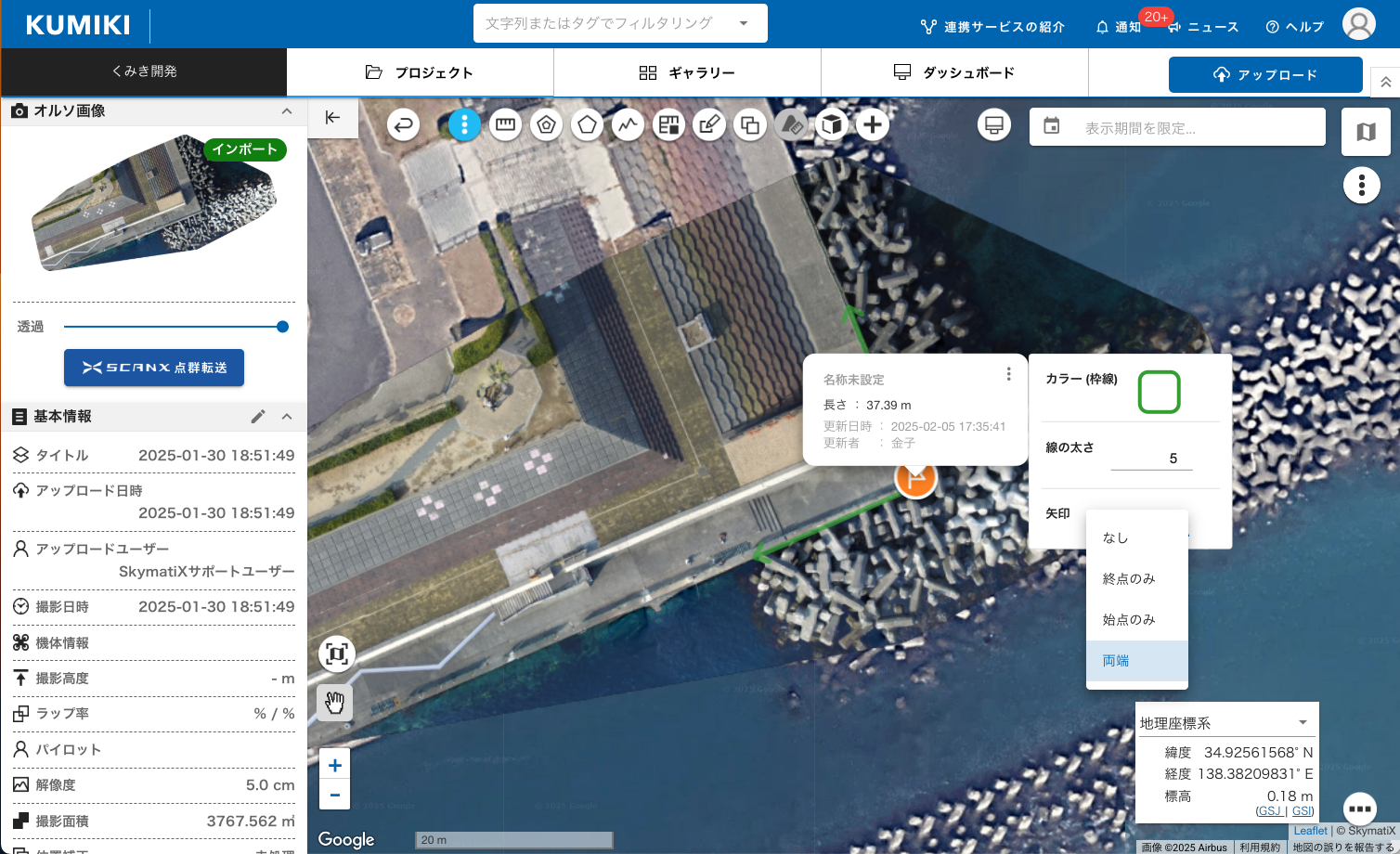

- 「矢印」（ラインのみ）：線の端に矢印を表示するかどうかを設定します。「なし」「終点のみ」「始点のみ」「両端」から選択できます。

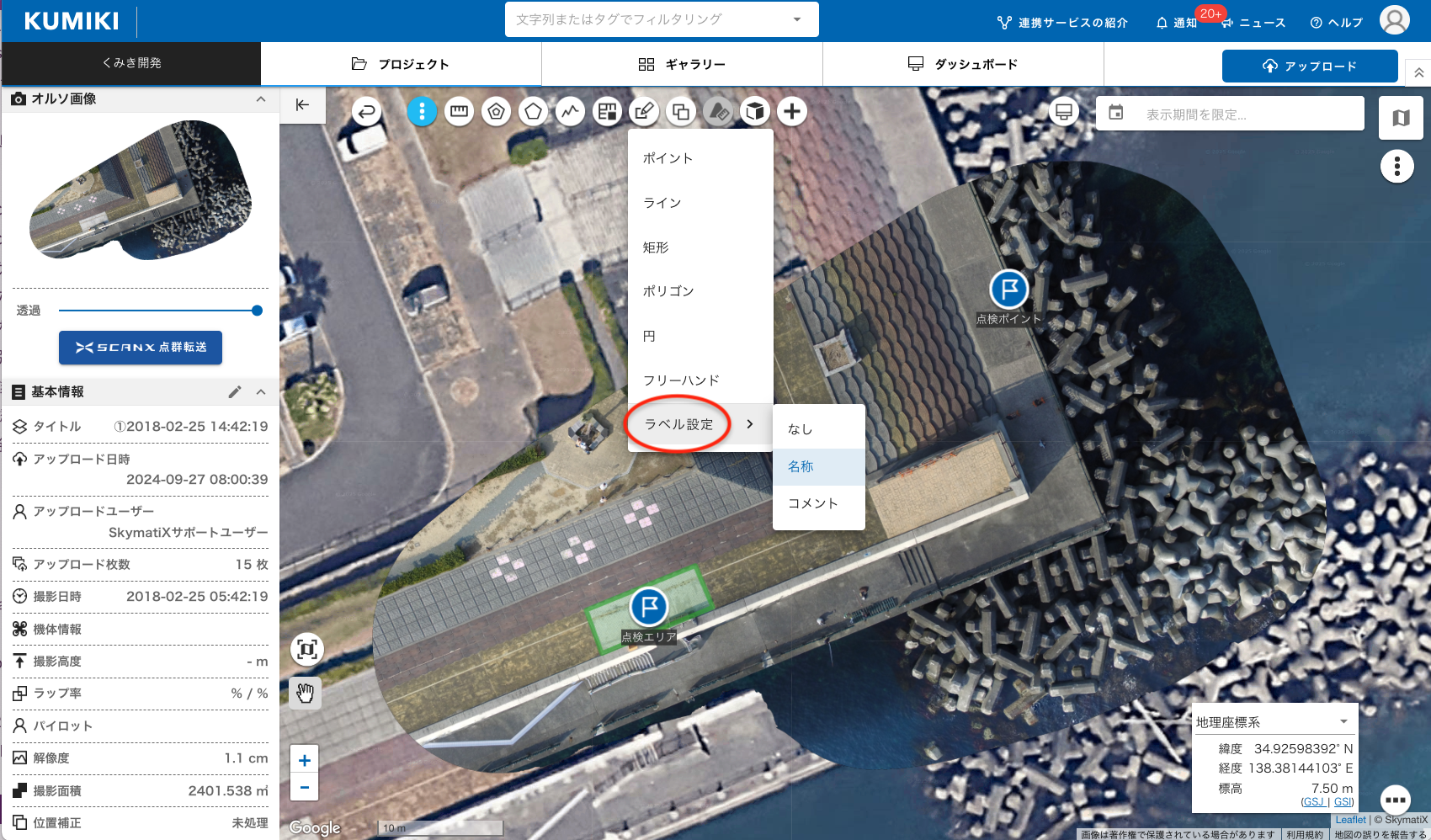

【ラベル表示の設定】
1. ラベル表示設定を開く
- 図形を選択した状態で、サイドパネル下部にあるラベル設定アイコンをクリックします。
- ラベル表示の設定ポップアップが表示されます。
2. 表示項目を設定する
- 「タイトル」：図形の名称を地図上に表示するかどうかを設定します（ON/OFF）。
- 「コメント」：図形のコメントを地図上に表示するかどうかを設定します（ON/OFF）。
- この設定は、現場管理の図形全てに共通して適用されます。

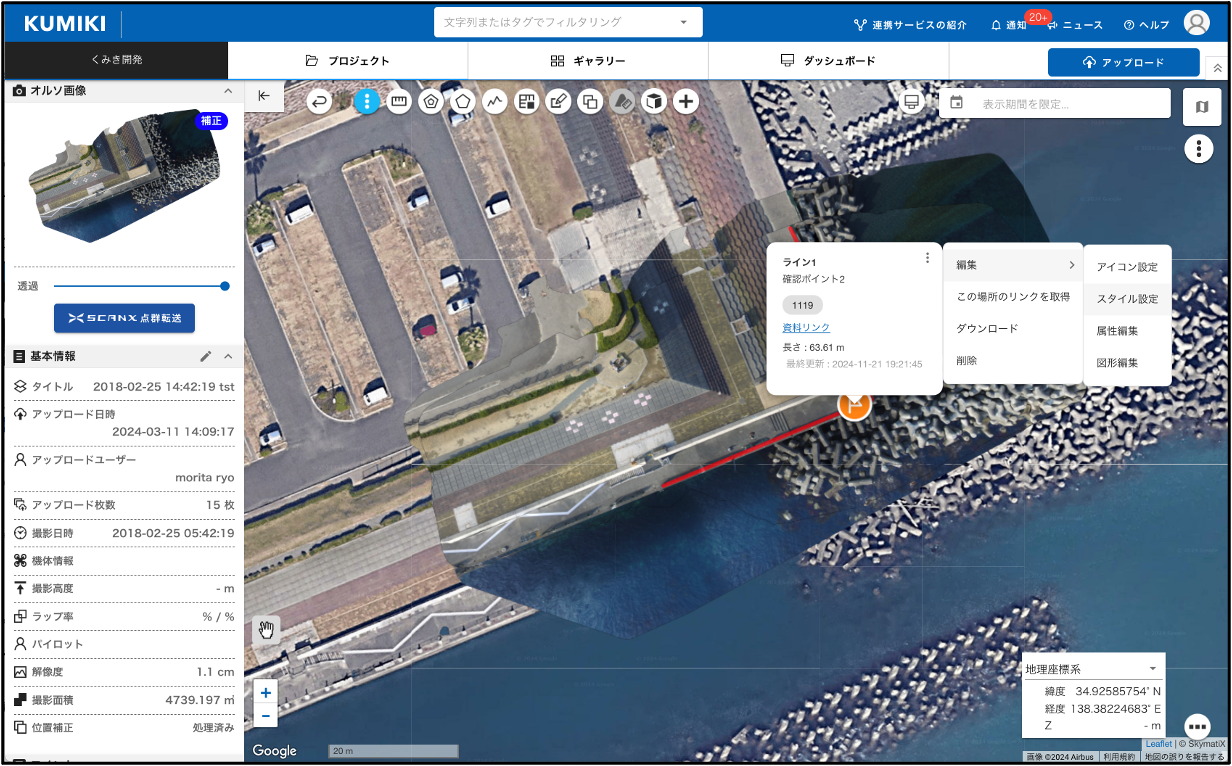

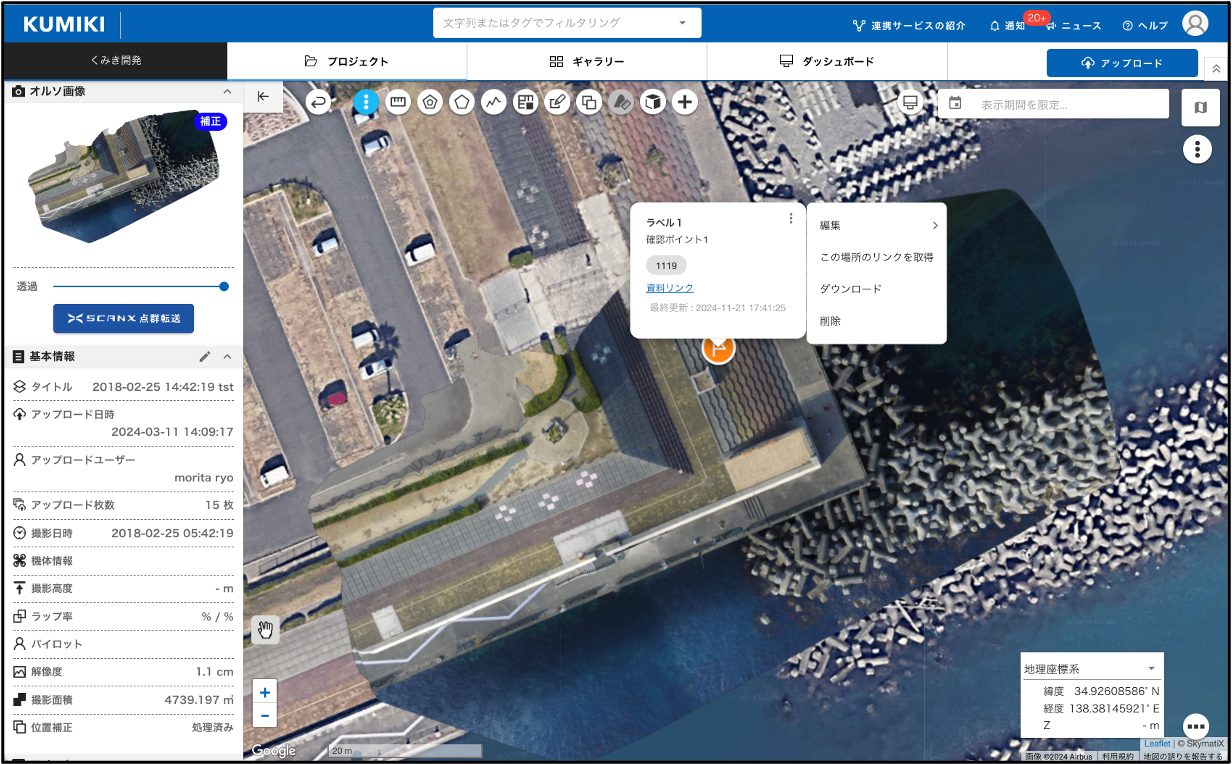

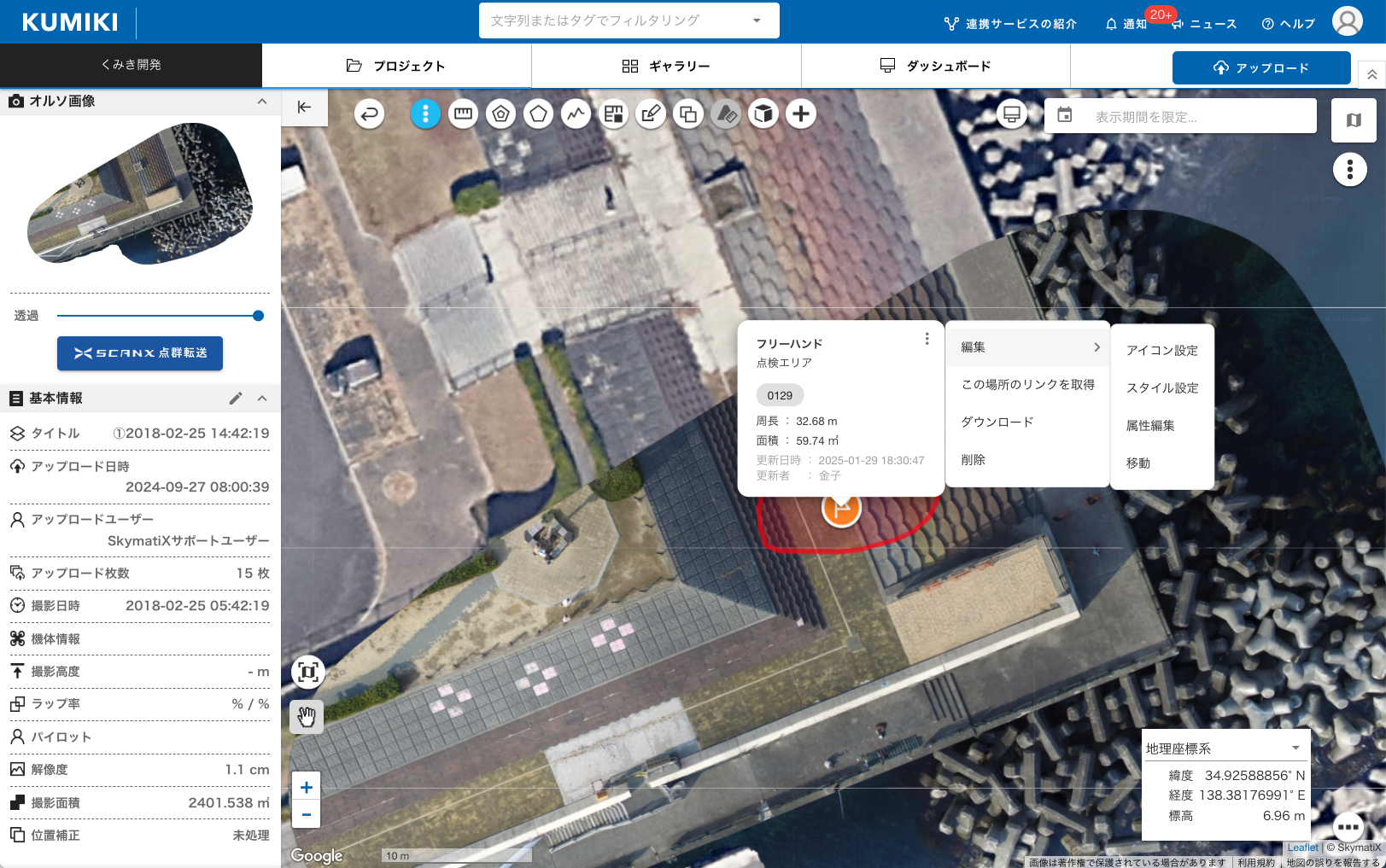

【その他の操作】

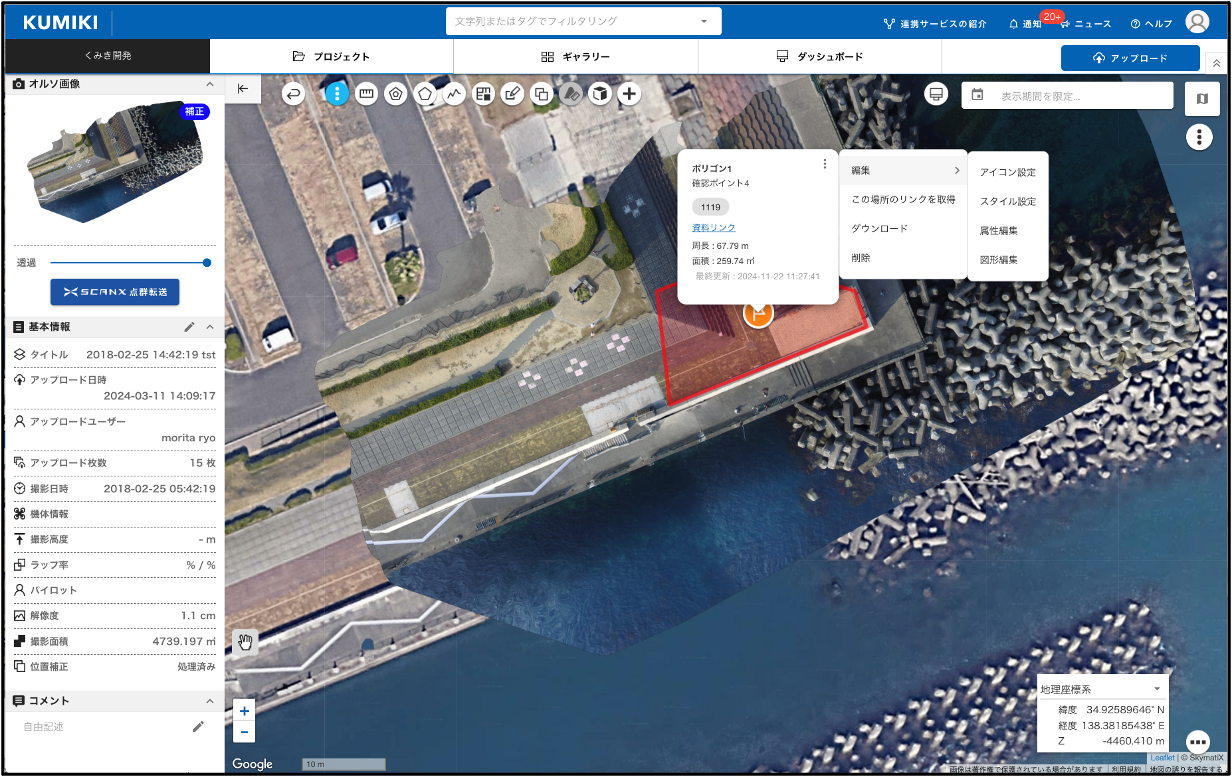

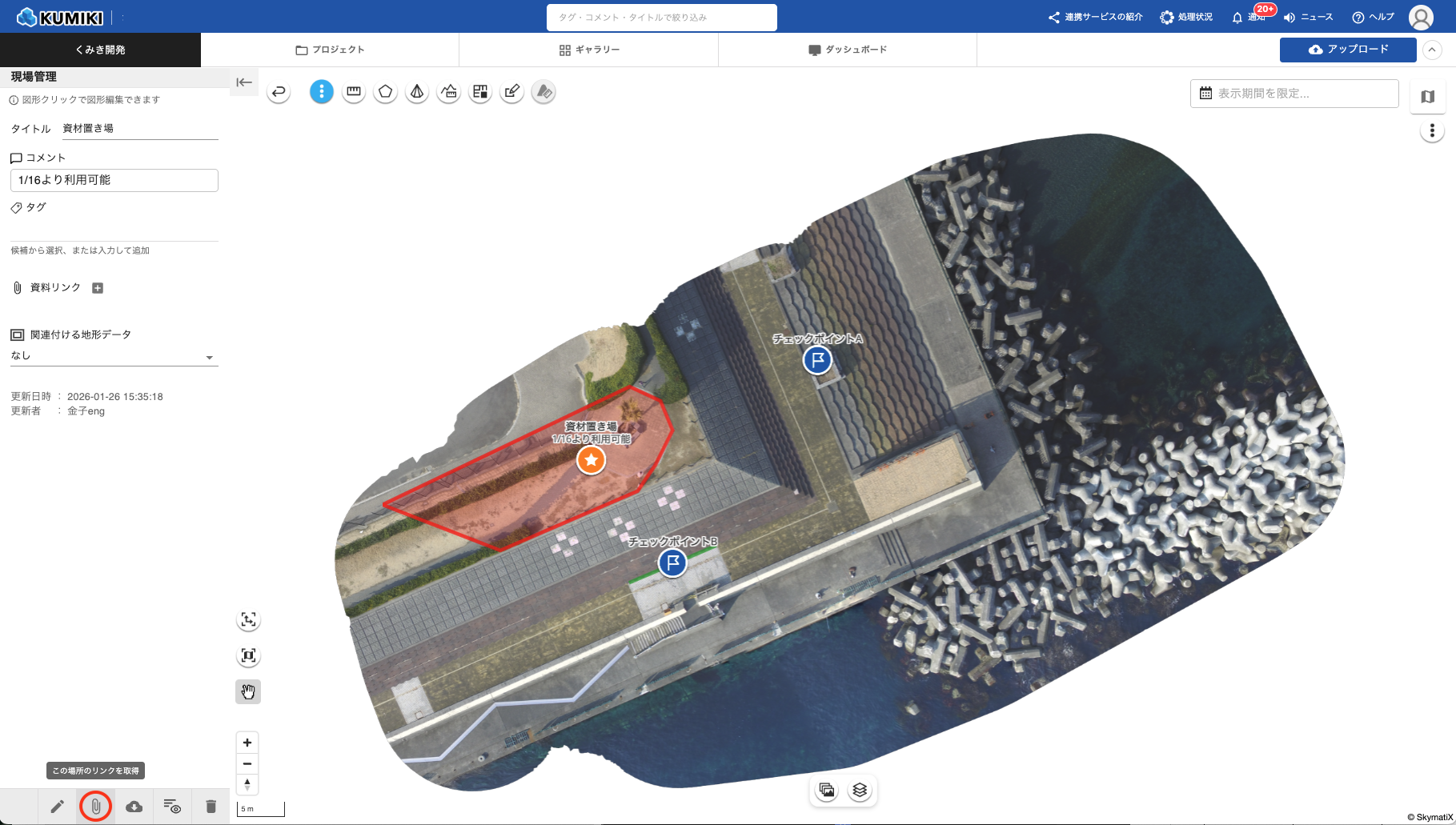

1. この場所のリンクを取得する
- 図形を選択した状態で、サイドパネル下部にあるリンクアイコン（クリップマーク）をクリックします。
- 現在表示している図形のURLがクリップボードにコピーされます。このURLを共有することで、他のユーザーが同じ図形を直接表示できます。

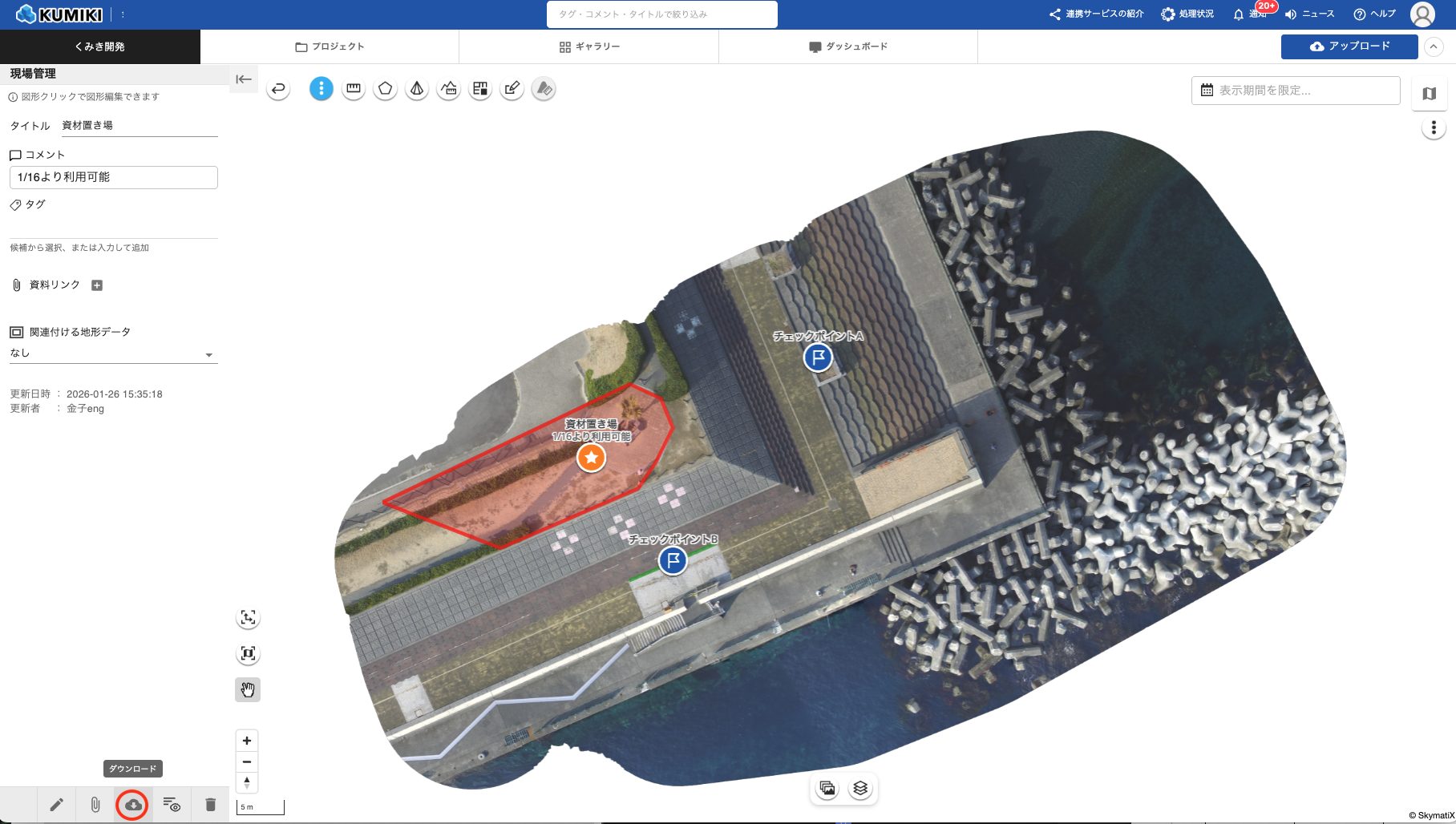

2. 図形をダウンロードする
- 図形を選択した状態で、サイドパネル下部にあるダウンロードアイコンをクリックします。
- 選択した図形がシェープファイル形式（ZIP）でダウンロードされます。ファイル名は「kumiki_draw_YYYYMMDD_HHmmss.zip」の形式で自動的に設定されます。
3. 図形を削除する
- 図形を選択した状態で、サイドパネル下部にある削除アイコン（ゴミ箱マーク）をクリックします。
- 削除確認ダイアログが表示されます。「削除」をクリックすると、図形が削除されます。
- キーボードのDeleteキーを押しても、選択中の図形を削除できます。
【図形の情報表示】

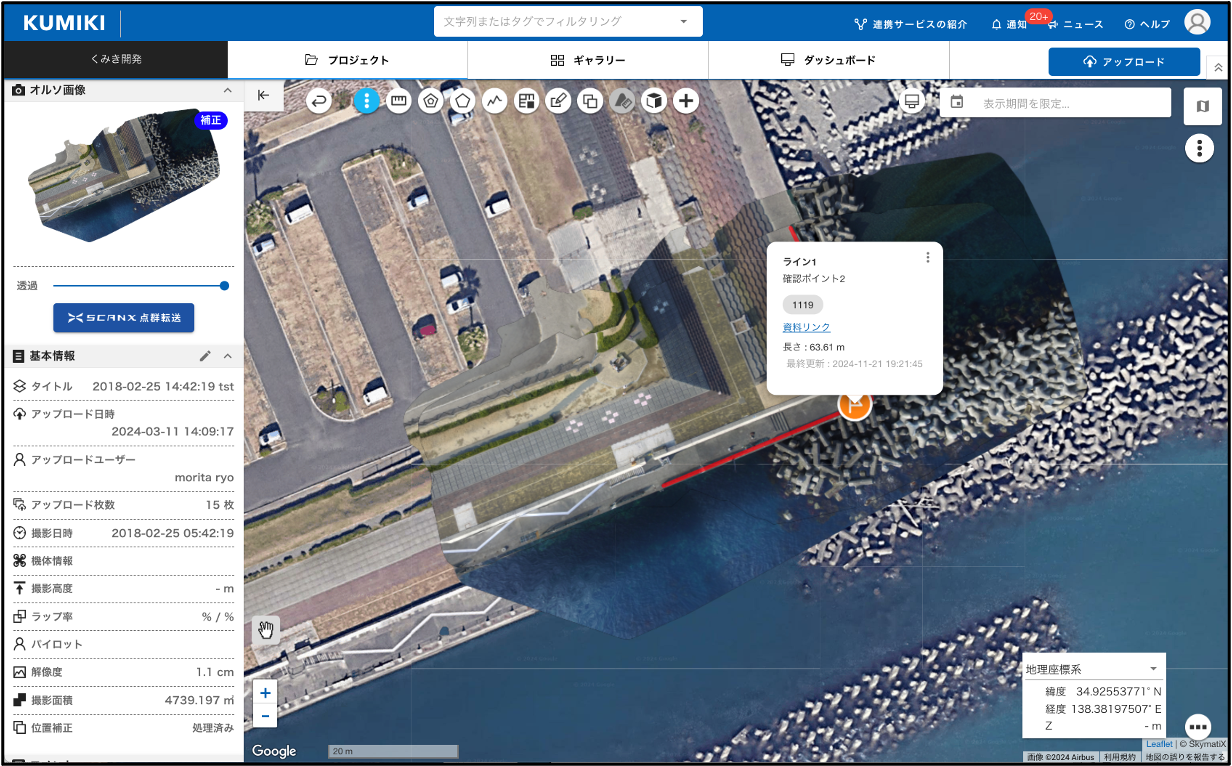

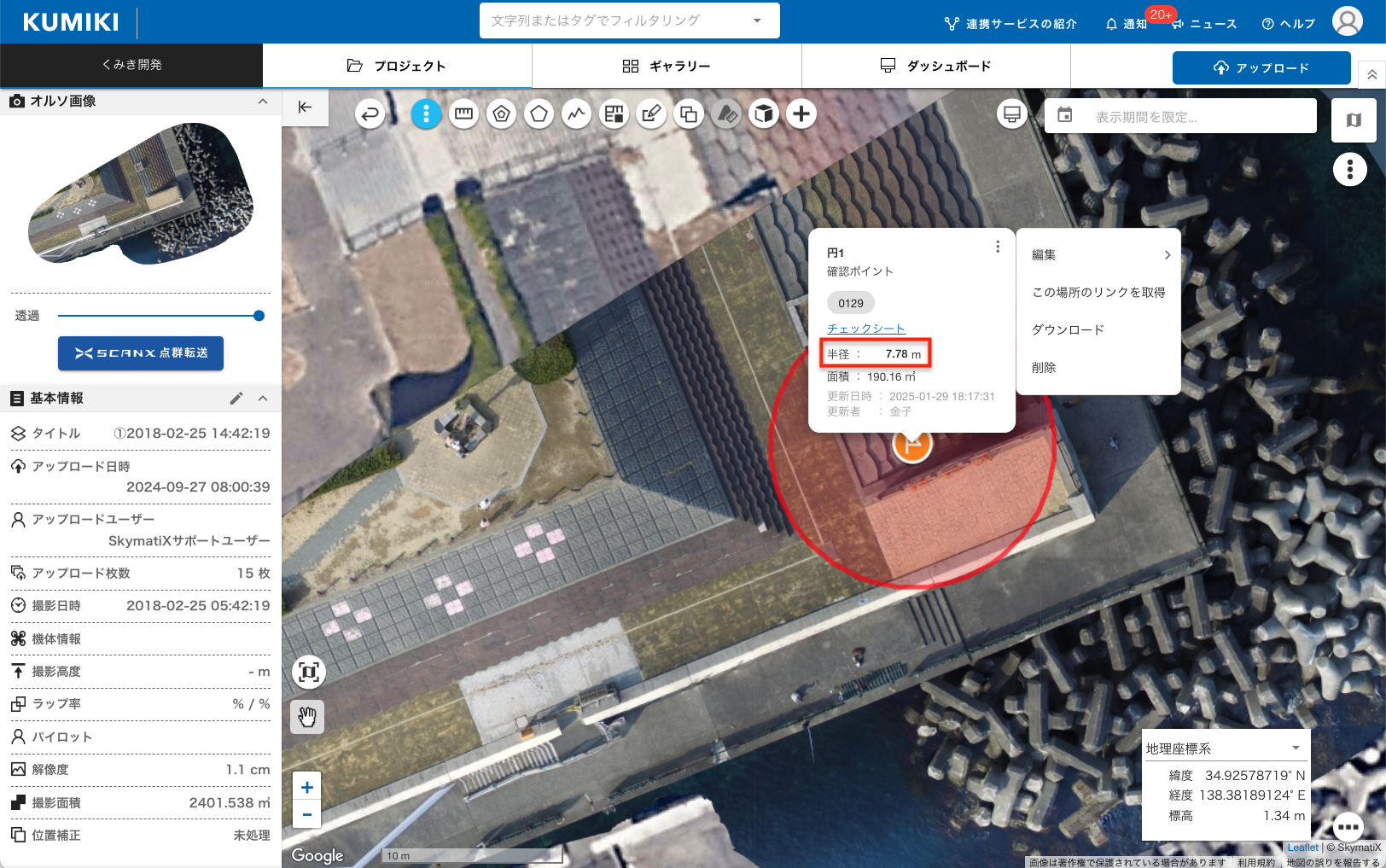

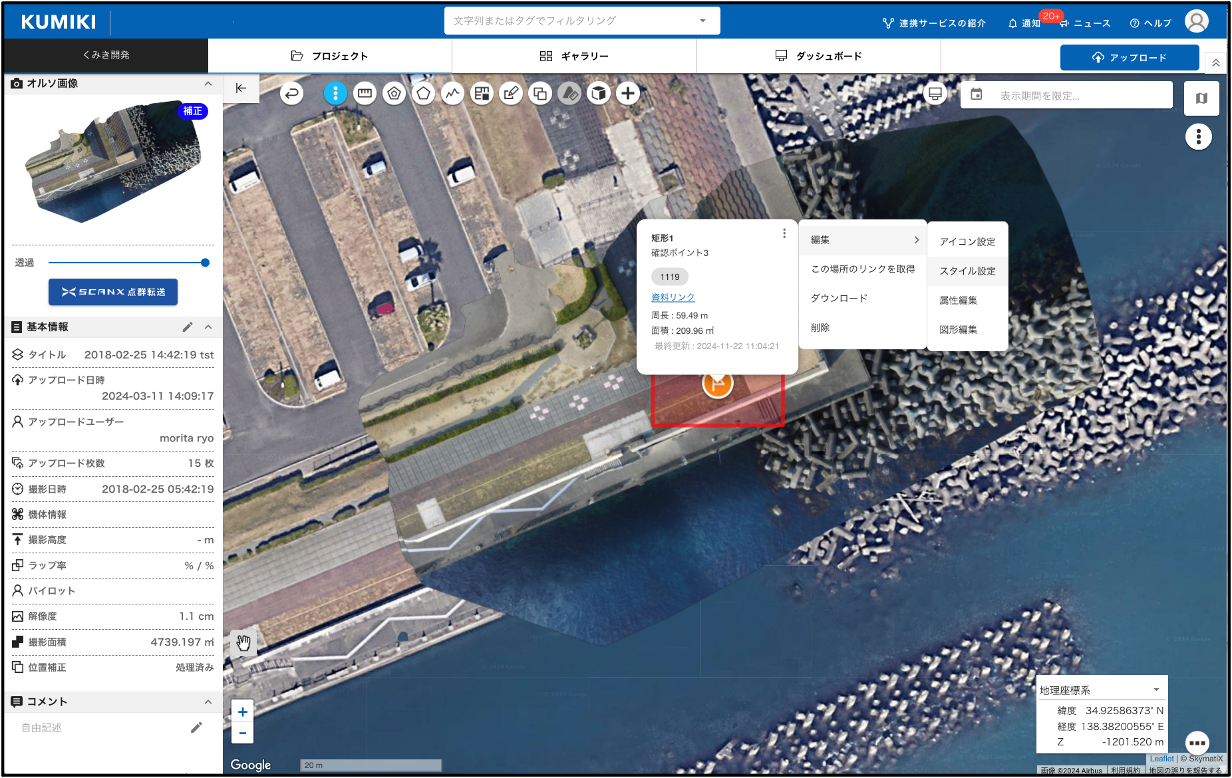

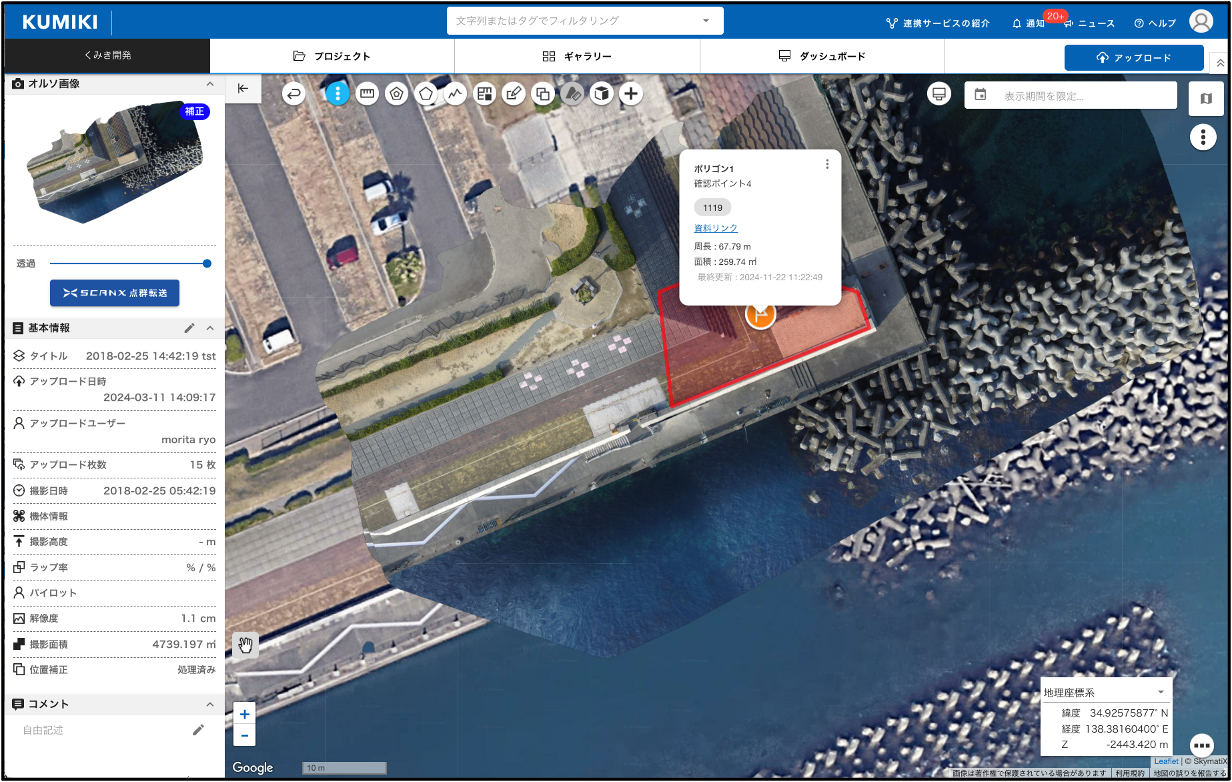

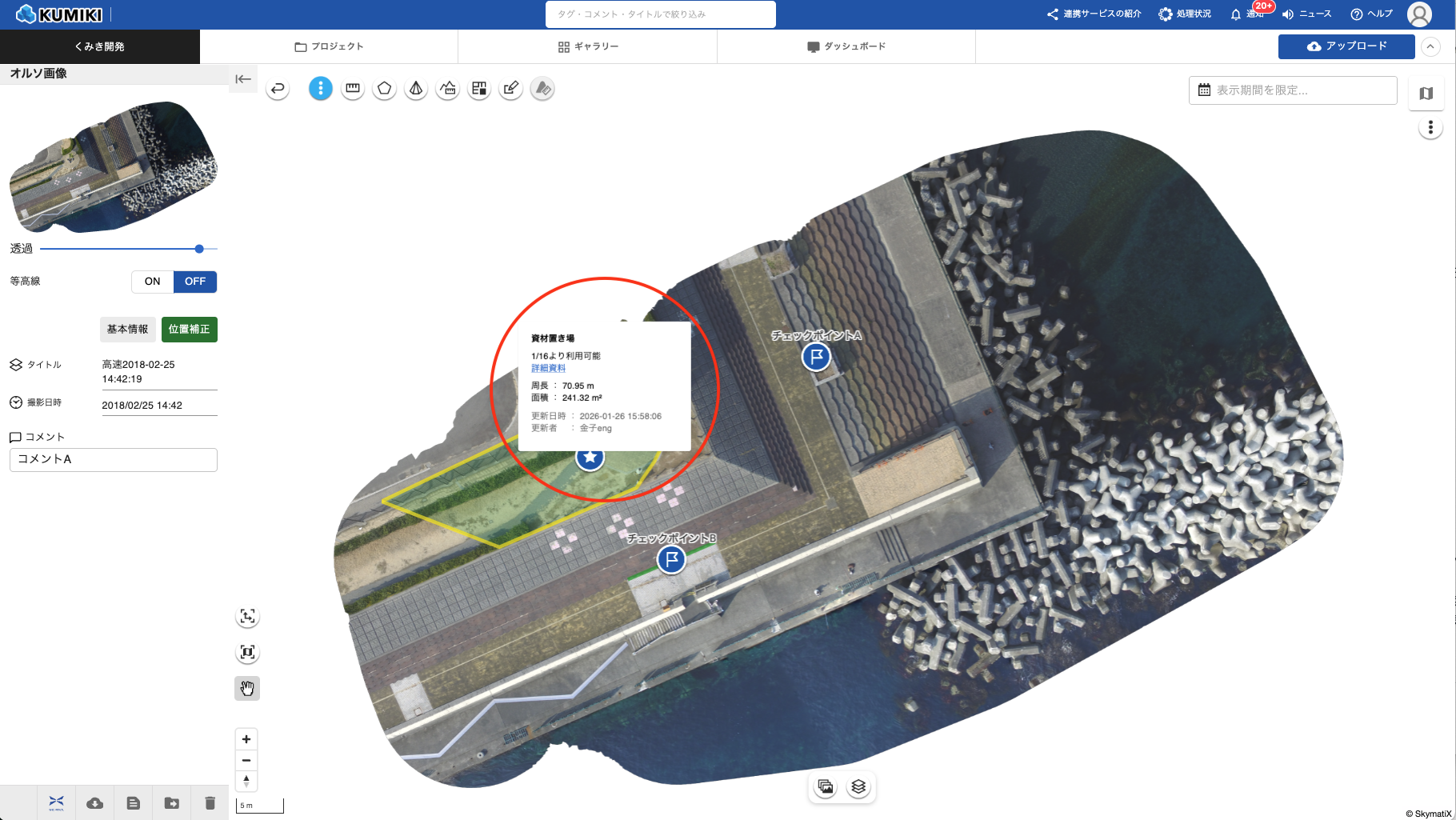

地図上の図形（アイコン）にマウスカーソルを合わせると、ポップアップが表示され、以下の情報を確認できます。
- 名称（設定されていない場合は「名称未設定」と表示されます）
- コメント
- タグ
- ドキュメントリンク
- 長さ（ラインの場合）

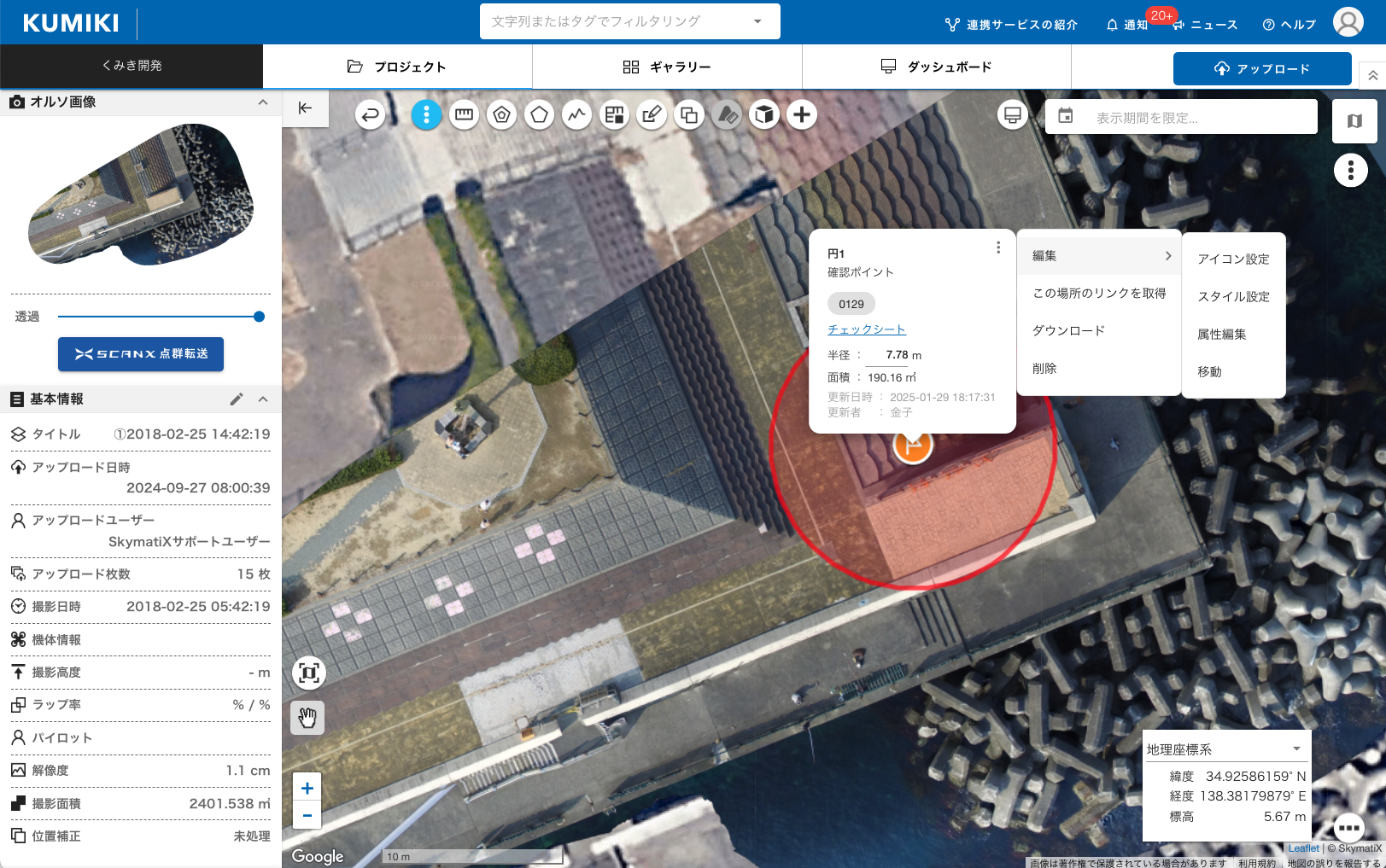

- 半径（円の場合）
- 周長と面積（ポリゴンの場合）
【ご注意】
- プロジェクトが閲覧専用の場合は、図形の作成・編集・削除はできません。
- 検索キーワードが適用されている場合は、現場管理ボタンが無効になります。検索をクリアしてからご利用ください。
- 円の半径は0.1mから1000mの範囲で設定できます。範囲外の値を入力するとエラーが表示されます。
- 図形を特定の地形データに関連付けた場合、その地形データが表示されていないときは図形も非表示になります。
