距離や断面を計測する機能です。地図上にラインを描画し、水平距離・斜距離の計測、座標・標高の確認、断面図の表示などを行うことができます。
【操作手順】

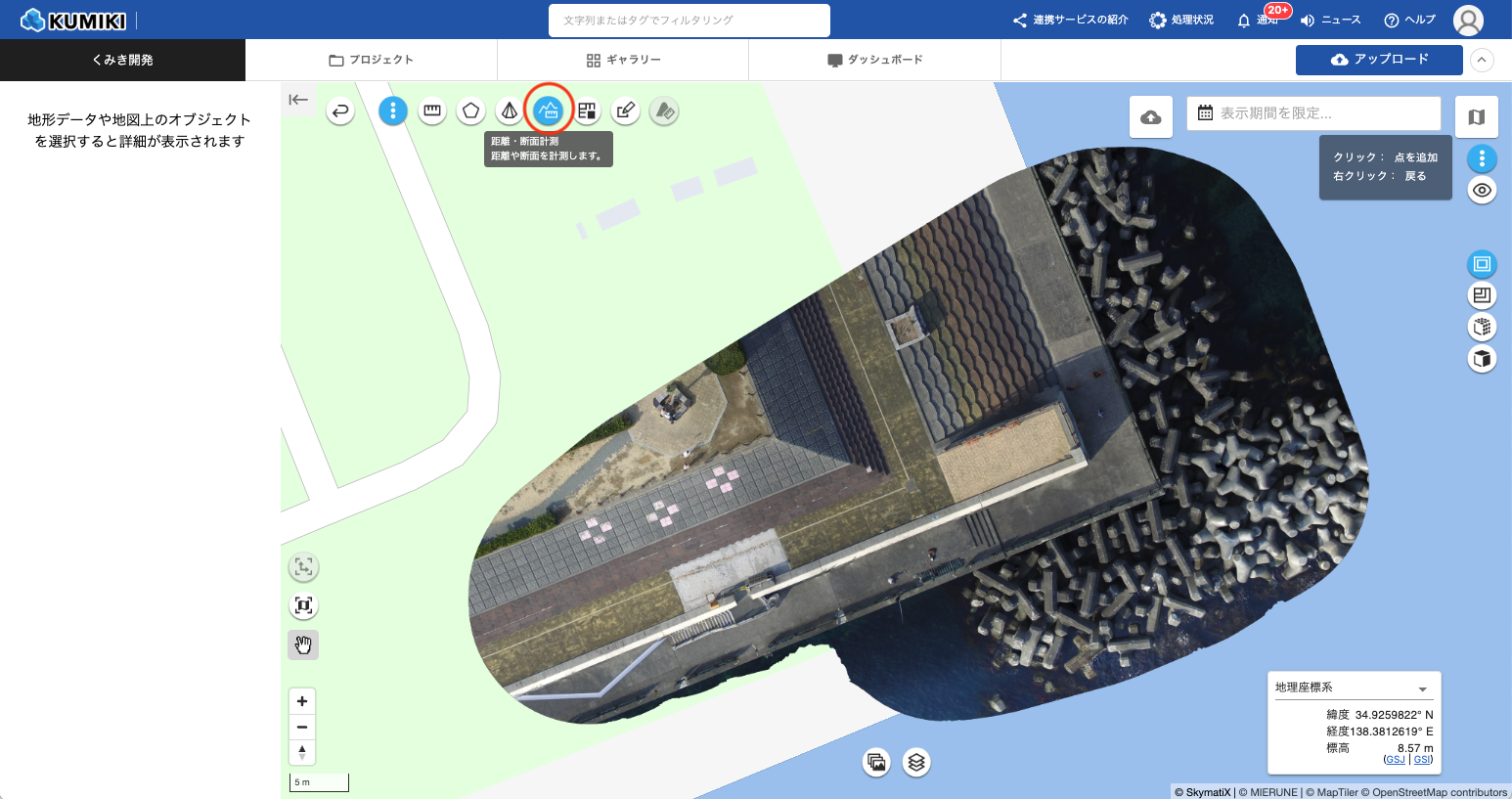

1. 計測を開始する
- プロジェクト詳細画面を開き、画面上部のツールバーにある「距離・断面計測」アイコンをクリックします。
- アイコンにマウスカーソルを合わせると、「距離・断面計測:距離や断面を計測します。」というツールチップが表示されます。
2. 地図上にラインを描画する
- 地図上で計測したい箇所の始点をクリックします。
- 続けて、計測したい経路に沿って中間点をクリックしていきます。
- 終点をダブルクリックすると、ラインの描画が確定します。
- 2点以上の点が必要です。
3. 計測結果を確認する
- ラインの描画が完了すると、画面左側にサイドパネル「距離・断面計測」が表示されます。
- 地図上の計測図形の任意の箇所をクリックすると、編集モードになります。
- 白い点(大)をドラッグすると、ラインの形状を変形できます。
- 白い点(大)を右クリックすると、その点を削除できます。
- 白い点(小;補助点)をクリックすると、点が追加できます。
- 図形をドラッグすると計測範囲を移動できます。
- 編集後は自動的に計測結果が再計算されます。
4. タイトルを設定する
- サイドパネル上部の「タイトル」欄に、計測結果の名称を入力できます。
- タイトルは任意ですが、複数の計測結果を管理する際に便利です。

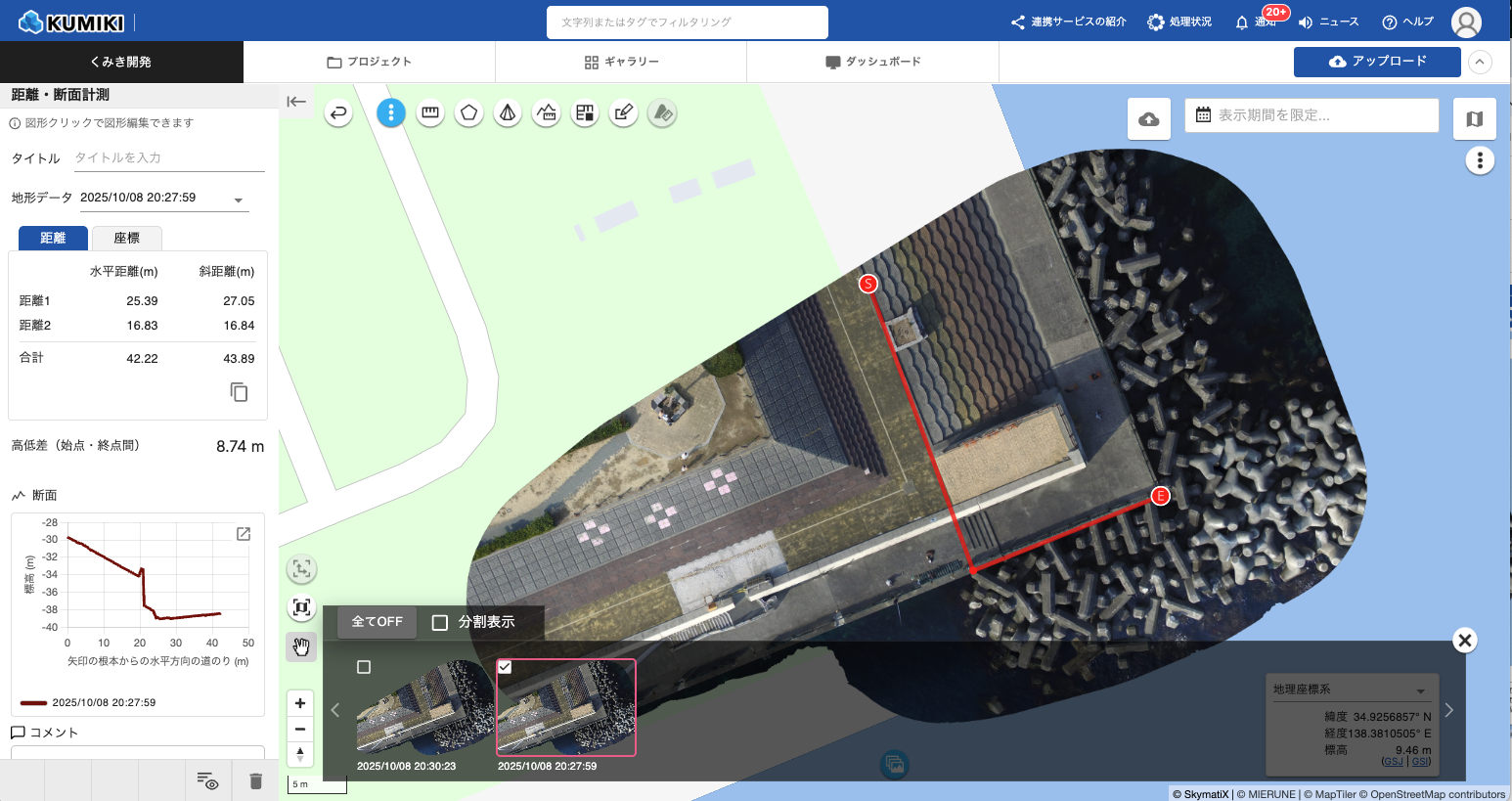

5. 地形データを選択する
- 「地形データ」のプルダウン、または画面下部「地形データ選択」から、計測に使用する地形データを選択します。
- 選択した地形データに基づいて、斜距離や標高などの計測結果が表示されます。
- 地形データが計測範囲外の場合は、グレーアウトされ選択できません。
- 「判定中…」と表示されている間は、地形データの範囲判定を行っています。

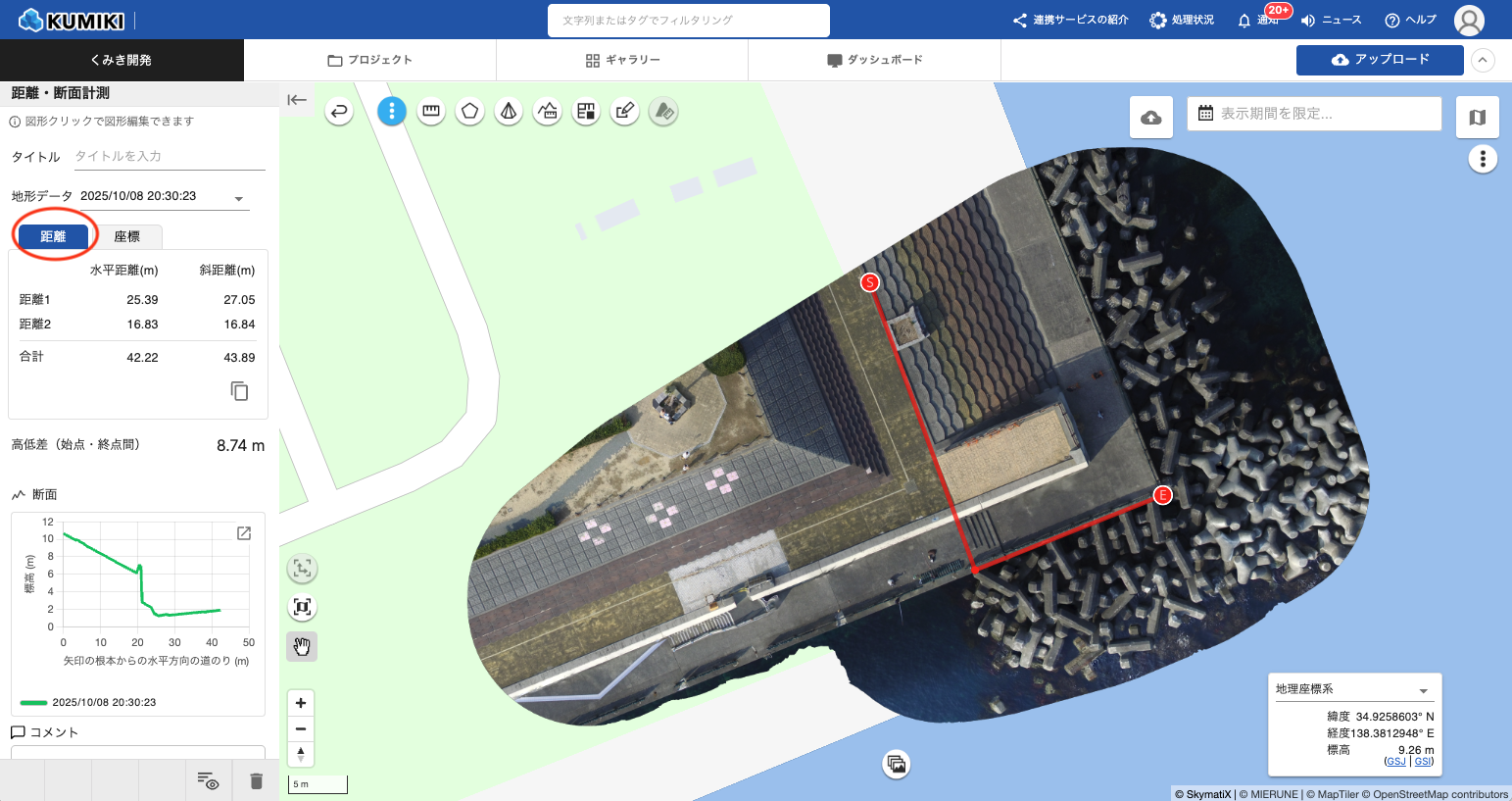

6. 距離タブで計測結果を確認する
- 「距離」タブをクリックすると、各区間の距離が表示されます。
- 表示される項目は以下の通りです。
- 水平距離(m):地図上の水平方向の距離
- 斜距離(m):地形の起伏を考慮した点間距離
- 複数の区間がある場合は、各区間の距離と合計が表示されます。
- 表の右上にあるコピーアイコンをクリックすると、計測結果をクリップボードにコピーできます。

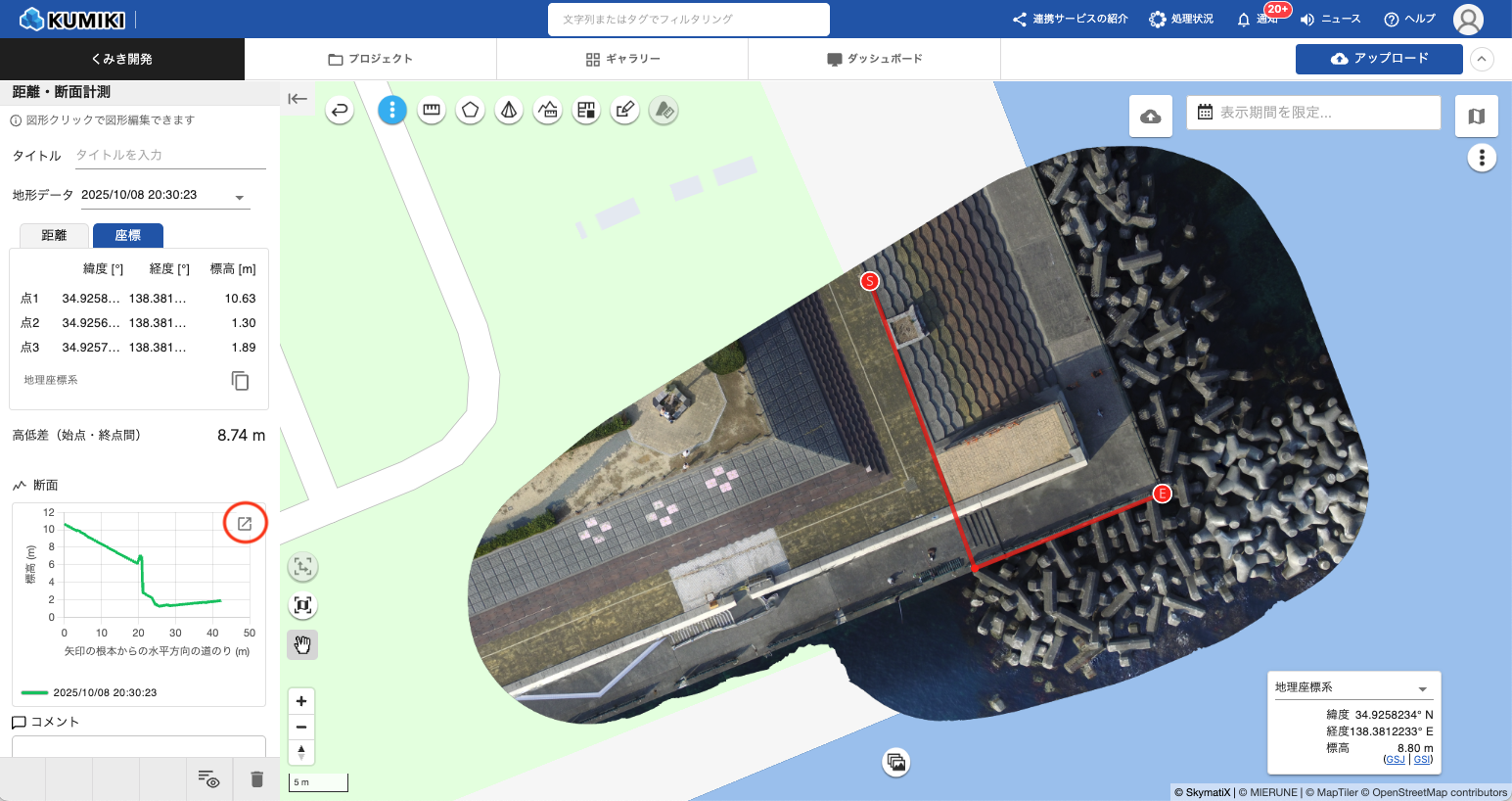

7. 座標タブで座標・標高を確認する
- 「座標」タブをクリックすると、各頂点の座標と標高が表示されます。
- 表示される項目は以下の通りです。
- 緯度 または X座標
- 経度 または Y座標
- 標高(m)
- 座標系は、プロジェクトの設定に応じて緯度経度または平面直角座標系で表示されます。
- 表の右上にあるコピーアイコンをクリックすると、座標表をクリップボードにコピーできます。
8. 高低差を確認する
- 「高低差(始点・終点間)」には、ラインの始点と終点の標高差が表示されます。
- 地形データが選択されていない場合や範囲外の場合は「- m」と表示されます。
9. 断面図を確認する
- サイドパネル下部に「断面」というセクションがあり、ミニ断面図が表示されます。
- 断面図には、選択した地形データに基づく標高プロファイルが描画されます。
- 複数の地形データが表示されている場合は、それぞれ異なる色で表示されます。
- 断面図の下部には凡例が表示され、各地形データの名称と色が確認できます。

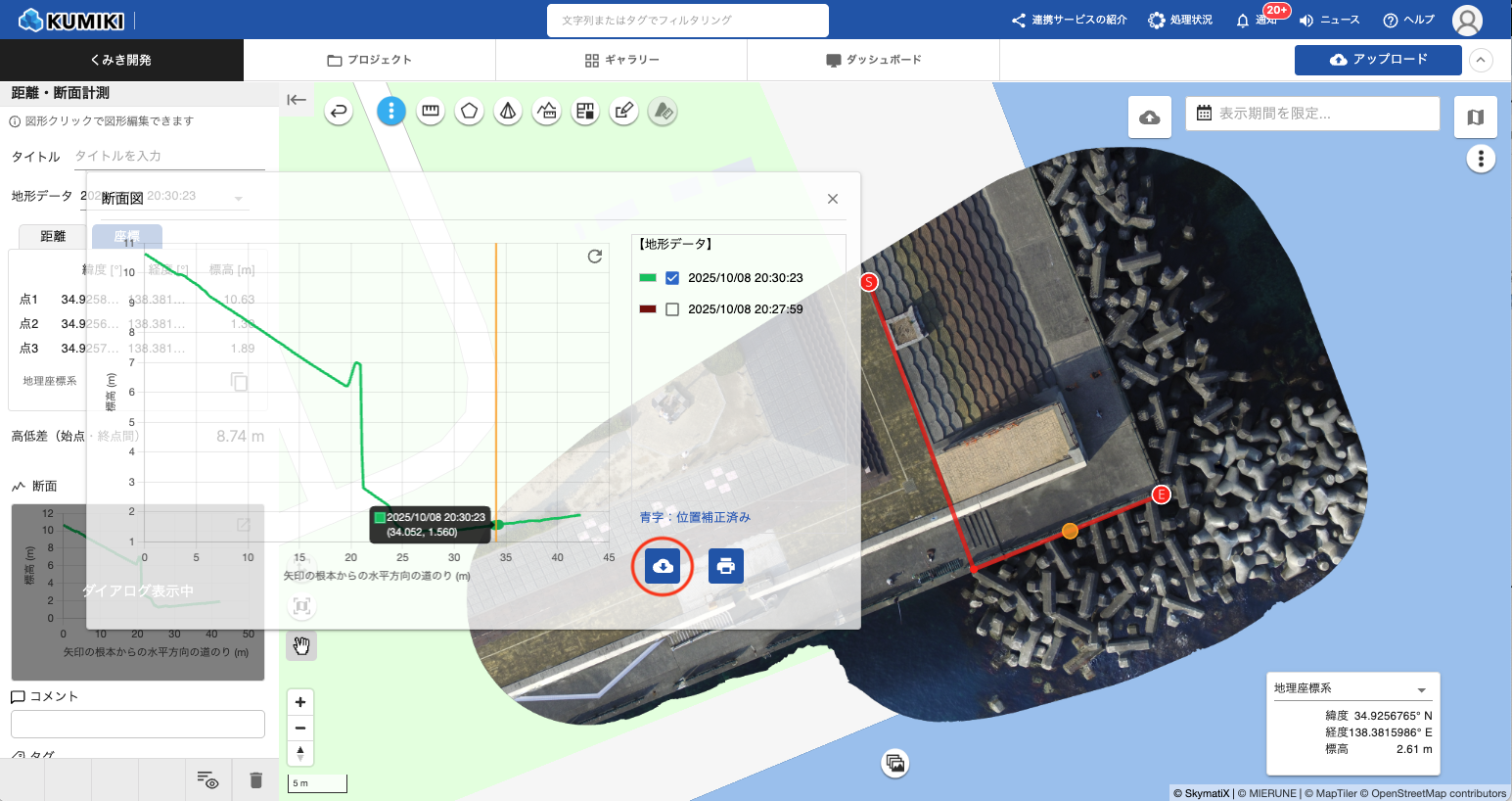

10. 断面図ダイアログを開く
- ミニ断面図をクリックするか、右上の拡大アイコンをクリックすると、断面図ダイアログが開きます。
- ダイアログでは、より大きなサイズで断面図を確認できます。
- ダイアログ表示中は、ミニ断面図に「ダイアログ表示中」と表示されます。
11. 断面図ダイアログの操作
- 断面図ダイアログでは、以下の操作が可能です。
- ズーム:マウスホイールまたはピンチ操作で拡大・縮小できます。
- パン:ドラッグ操作で表示範囲を移動できます。
- リセット:リセットボタンをクリックすると、初期状態に戻ります。
- グラフ上にマウスカーソルを合わせると、その位置の距離と標高が表示されます。
- 地形データの凡例で、表示する地形データのオン・オフを切り替えられます。
12. 断面データをCSVでダウンロードする
- 断面図ダイアログのダウンロードアイコンをクリックすると、断面データをCSV形式でダウンロードできます。
- 複数の地形データがある場合は、ZIP形式でまとめてダウンロードされます。
- CSVファイルには、距離(x)と標高(y)のデータが含まれます。
13. 断面図を印刷する
- 断面図ダイアログの印刷アイコンをクリックすると、印刷プレビューが開きます。
- A4横向きで印刷されます。
- 印刷には、断面図のグラフと地形データの凡例が含まれます。

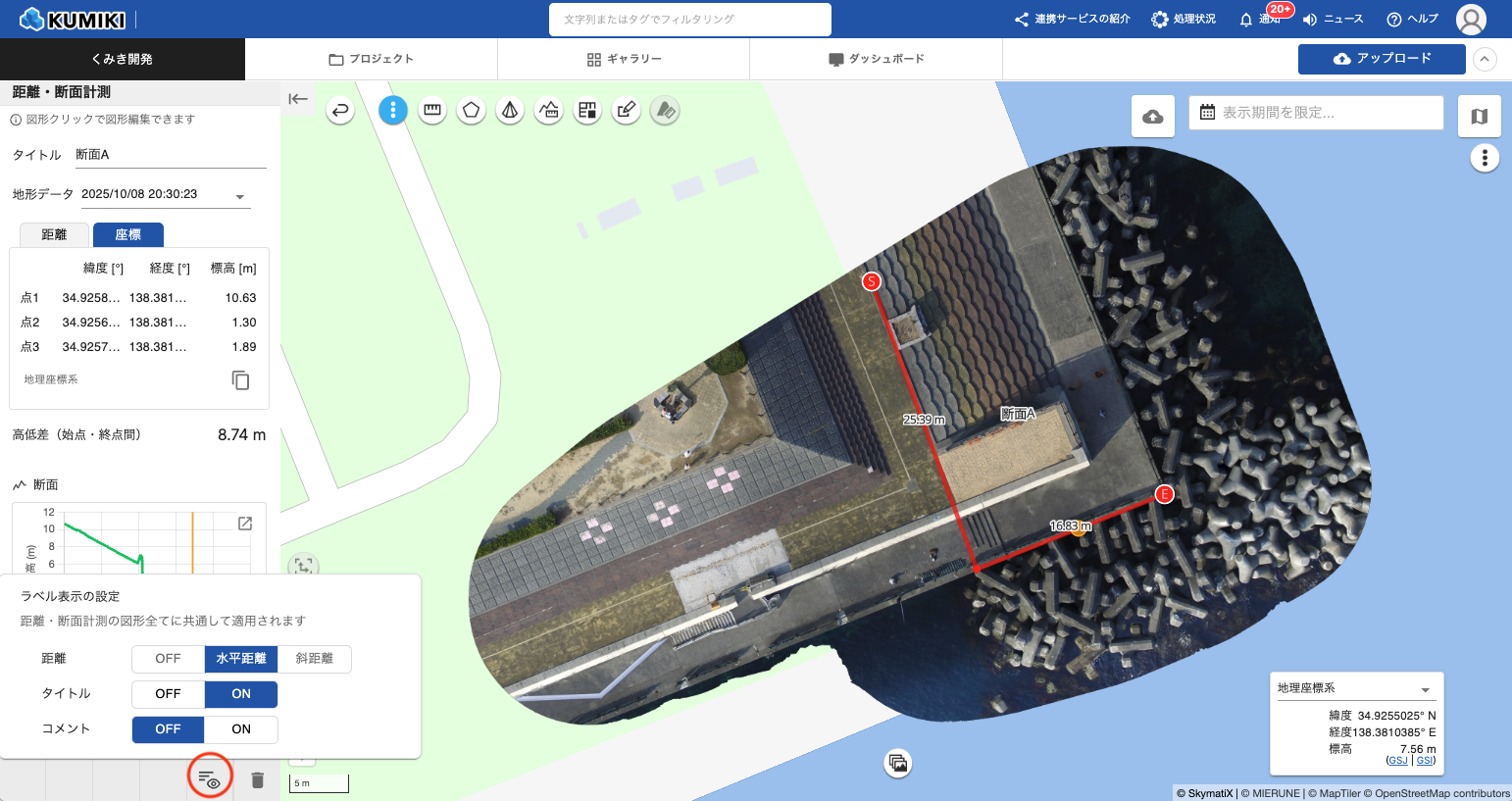

14. ラベル表示を設定する
- サイドパネル下部のフッターにある設定アイコンをクリックすると、ラベル表示の設定ポップアップが開きます。
- 設定できる項目は以下の通りです。
- 距離:OFF / 水平距離 / 斜距離 から選択できます。地図上のラインに距離ラベルを表示します。
- タイトル:ON / OFF を切り替えられます。地図上にタイトルを表示します。
- コメント:ON / OFF を切り替えられます。地図上にコメントを表示します。
- これらの設定は、距離・断面計測の図形全てに共通して適用されます。
15. コメントを入力する
- サイドパネルの「コメント」欄に、計測結果に関するメモを入力できます。
- コメントは任意です。
16. タグを設定する
- サイドパネルの「タグ」欄で、計測結果にタグを付けることができます。
- タグを使用すると、計測結果の分類や検索が容易になります。
17. 計測結果を削除する
- サイドパネル下部のフッターにある削除アイコンをクリックすると、計測結果を削除できます。
- キーボードのDeleteキーを押しても削除できます。
- 削除した計測結果は復元できませんのでご注意ください。
- 読み取り専用のプロジェクトでは削除できません。
