オルソ画像やDSM上で任意の範囲の面積を計測することができます。計測結果として水平面積と表面積が表示され、単位はm²/haの切り替えが可能です。また、計測範囲内から除外したいエリアを設定する「ドーナツポリゴン機能」も利用できます。
【操作手順】
- プロジェクト詳細画面を開く
- 面積を計測したいプロジェクトを選択し、プロジェクト詳細画面を開きます。
- 画面右のアイコンから、オルソ画像またはDSMを表示した状態にしてください。

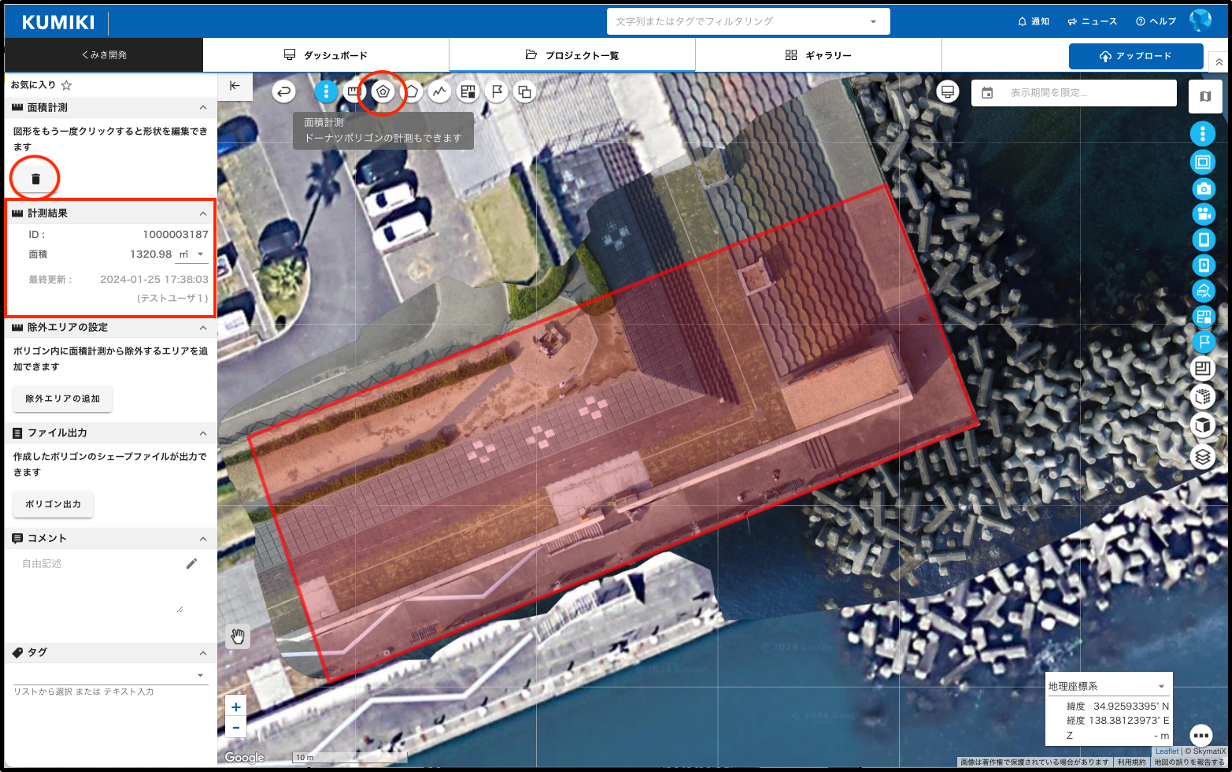

面積計測アイコンをクリックする
- 画面上部のツールバーにある「面積計測」アイコンをクリックします。
- アイコンにマウスカーソルを合わせると、「面積計測：面積を計測します。」というツールチップが表示されます。
- アイコンをクリックすると、面積計測モードが開始され、アイコンが選択状態（ハイライト表示）になります。
- 計測範囲を指定する
- 地図上で計測したい範囲の頂点を順番にクリックしてマーカーを設置していきます。
- 最低3点以上のマーカーを設置する必要があります。
- 各頂点をクリックするたびに、前の頂点との間に線が引かれ、計測範囲の輪郭が形成されていきます。
計測範囲を確定する
- 任意の範囲を指定したのち、最初に設置したマーカー（始点）をクリックすると、ポリゴンが閉じられ計測範囲が確定します。
- 範囲が確定すると、画面左側のサイドパネルに「面積計測」の詳細情報が表示されます。
- 計測結果を確認する
- サイドパネルには以下の情報が表示されます。
- タイトル：計測結果の名称（編集可能）
- 地形データ：計測に使用する地形データの選択
- 面積タブ：水平面積と表面積の計測結果
- 距離タブ：各辺の水平距離と斜距離
- 座標タブ：各頂点の座標情報
- 範囲内標高：最大・最小・平均標高
- DSM表示：DSMオーバーレイの表示設定
- コメント：メモを入力できます
- タグ：タグを設定できます
- サイドパネルには以下の情報が表示されます。
面積の単位を切り替える
- 計測結果の下部にある「haで表示」または「m²で表示」のリンクをクリックすると、面積の表示単位を切り替えることができます。
- 計測結果をコピーする
- 計測結果の右下にあるコピーアイコンをクリックすると、計測結果をクリップボードにコピーできます。
- コピーされたデータはタブ区切り形式（TSV）となっており、表計算ソフトなどに貼り付けて利用できます。
【ドーナツポリゴン機能（除外エリアの設定）】
指定した計測範囲内で、面積計測から除外したいエリアがある場合は、以下の手順で除外エリアを設定できます。

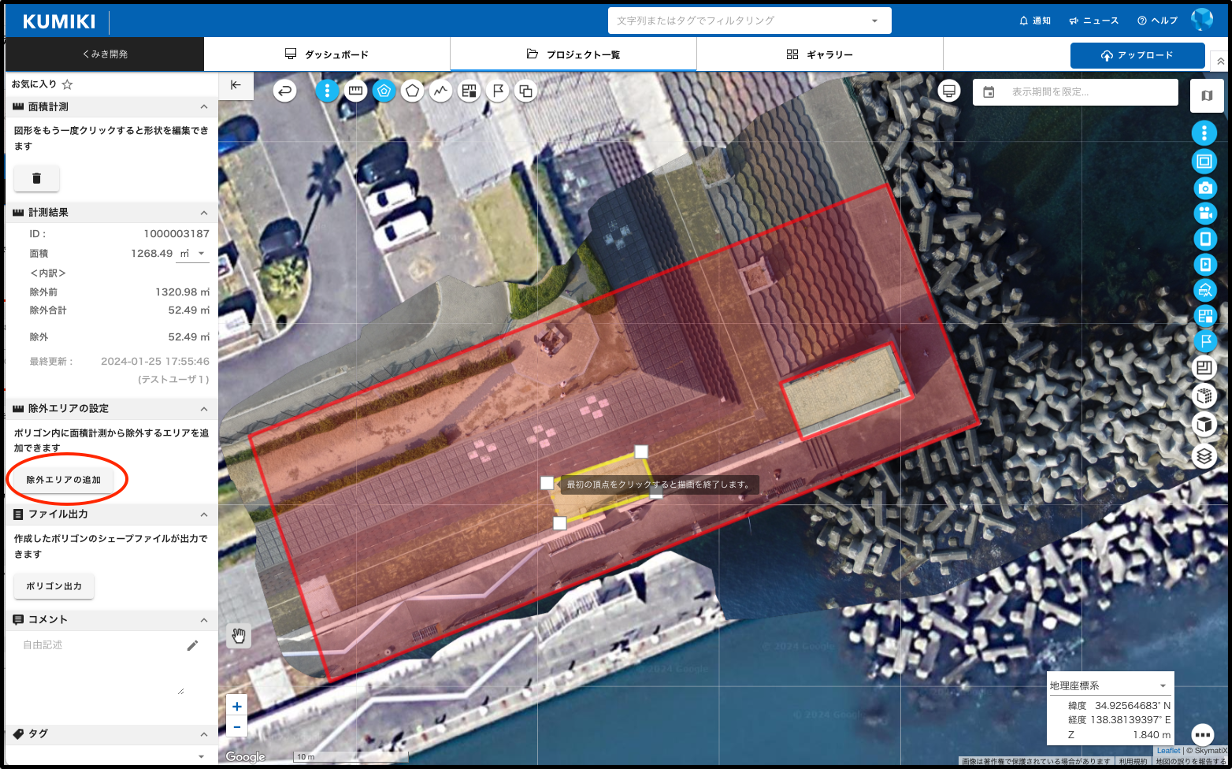

除外エリアを追加する
- サイドパネル内の「除外エリアの追加」ボタンをクリックします。
- 地図上で除外したい範囲の頂点を順番にクリックしてマーカーを設置します。
- 最初のマーカーをクリックして範囲を確定すると、除外エリアが設定されます。
- 除外エリアは、元の計測範囲（外側のポリゴン）の内側に完全に含まれている必要があります。
- 除外エリアの計測結果を確認する
- 除外エリアを設定すると、面積タブに以下の内訳が表示されます。
- 除外後：除外エリアを除いた面積
- - 内訳 -
- 除外前：除外前の全体面積
- 除外1、除外2...：各除外エリアの面積
- 除外合計：全除外エリアの合計面積
- 除外エリアを設定すると、面積タブに以下の内訳が表示されます。
除外エリアをハイライト表示する
- 面積タブの除外エリア行（除外1、除外2など）にマウスカーソルを合わせると、該当の除外エリアが地図上でハイライト表示されます。
- 除外エリアを複数設定する
- 除外エリアは複数箇所設定することができます。
- 追加の除外エリアを設定する場合は、再度「除外エリアの追加」ボタンをクリックして同様の操作を行います。
ただし、除外エリア同士が重なることはできません。
【計測範囲の編集】

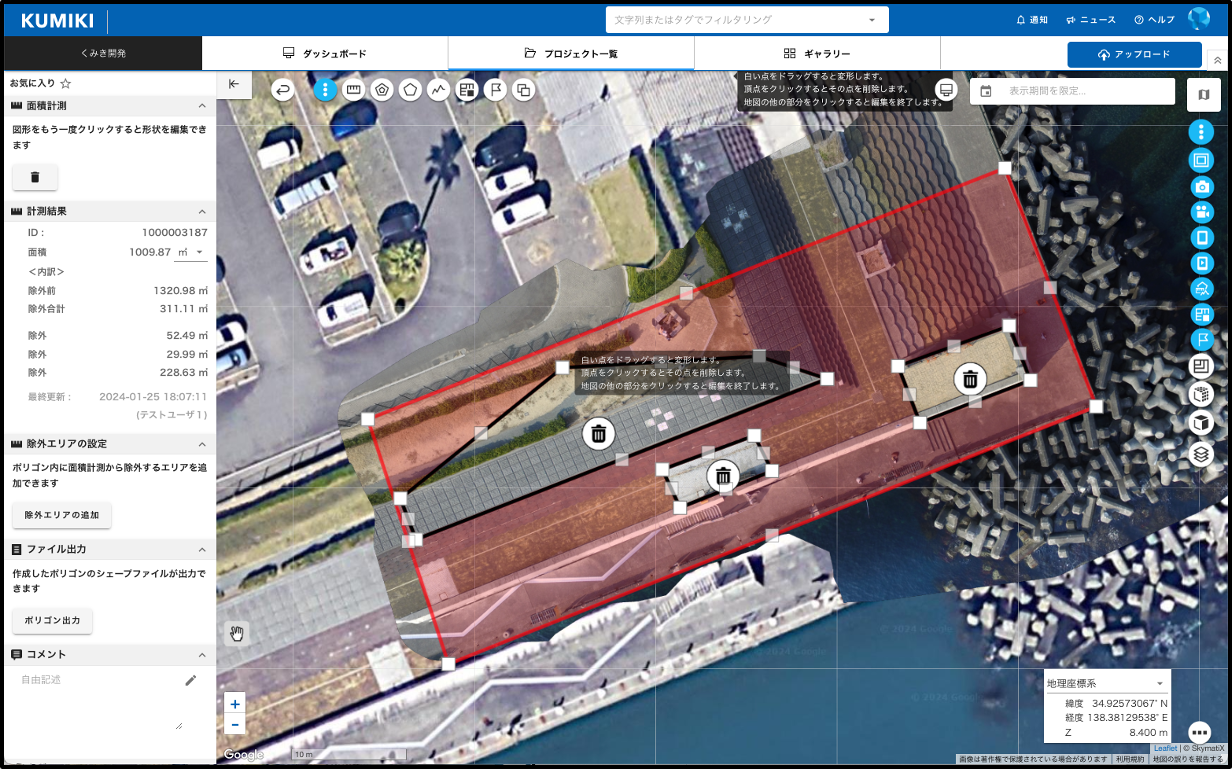

計測範囲を編集する
- 計測されているポリゴンの任意の箇所をクリックすると、編集モードになります。
- 白い点（大）をドラッグすると、ポリゴンの形状を変形できます。
- 白い点（大）を右クリックすると、その点を削除できます。
- 白い点（小；補助点）をクリックすると、点が追加できます。
- 図形をドラッグすると計測範囲を移動できます。
- 地図の他の部分をクリックすると、編集モードを終了します。
- 除外エリアを編集する
- 編集モードの状態で除外エリアの任意の箇所にカーソルを合わせるとすると、除外エリアの編集モードになります。
- 白い点大（点）をドラッグすると、ポリゴンの形状を変形できます。
- 白い点大（点）を右クリックすると、その点を削除できます。
- 白い点小（補助点）をクリックすると、点が追加できます。
- 図形をドラッグすると計測範囲を移動できます。
- 除外エリア外にカーソルを合わせると、計測範囲の編集モードになります。
- 地図の他の部分をクリックすると、編集モードを終了します。
【DSM表示機能】
計測範囲内のDSM（数値表層モデル）をオーバーレイ表示することができます。
- DSM表示をONにする
- サイドパネル内の「DSM表示」の項目で「ON」を選択します。
- 計測範囲内にDSMのカラーグラデーションが表示されます。
- 透過度を調整する
- DSM表示がONの状態で、「透過」スライダーを操作すると、DSMオーバーレイの透過度を調整できます。
- スライダーを左に動かすと透明度が上がり、右に動かすと不透明になります。
【ラベル表示設定】
地図上に表示されるラベルの内容をカスタマイズできます。
- ラベル設定を開く
- サイドパネル下部のフッターにある「ラベル設定」アイコンをクリックします。
- ポップアップウィンドウが表示されます。
- 表示項目を設定する
- 以下の項目について、表示のON/OFFを切り替えることができます。
- 距離：OFF / 水平距離 / 斜距離
- 面積：OFF / 面積 / 表面積
- タイトル：OFF / ON
- コメント：OFF / ON
- 以下の項目について、表示のON/OFFを切り替えることができます。
【計測結果のファイル出力（シェープファイル）】
計測結果をシェープファイル形式で出力することができます。
- ダウンロードボタンをクリックする
- サイドパネル下部のフッターにある「ダウンロード」アイコンをクリックします。

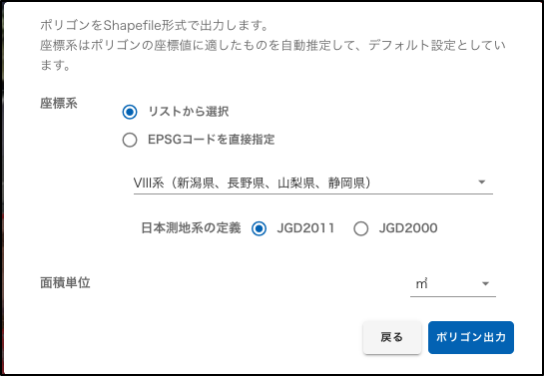

- 「ポリゴンをShapefile形式で出力します」というダイアログが表示されます。
- 出力設定を行う
- 座標系：出力するシェープファイルの座標系を選択します。ポリゴンの座標値に適した座標系が自動推定され、デフォルト設定されています。
- 面積単位：m²またはhaを選択します。
- ダウンロードを実行する
- 「ダウンロード」ボタンをクリックすると、シェープファイルがダウンロードされます。
【計測を削除する】
- 削除ボタンをクリックする
- サイドパネル下部のフッターにあるゴミ箱アイコン（削除ボタン）をクリックします。
- または、計測結果を選択した状態でキーボードの「Delete」キーを押すことでも削除できます。
【注意事項】
- 計測範囲が地形データの範囲外にある場合、一部の計測結果が表示されないことがあります。
- プロジェクトが読み取り専用の場合、面積計測の新規作成や編集、削除はできません。
