点群を3点で結び（TINデータ）、「点の集合体」「面」での表現となる「３Dテクスチャ」の閲覧が可能です。
３Dテクスチャの各種計測操作は「３Dテクスチャの角度、仰角、距離、高さ、面積、体積、断面を測る
」項をご覧ください。
【ご利用条件】
※各種基本プランに加え、「3Dテクスチャ機能」のオプション契約が必要となります。
※ご利用のPCスペック、テクスチャのサイズにより、複数のテクスチャを同時に表示できない場合があります。その場合は単一表示にして下さい。
【ご利用方法】

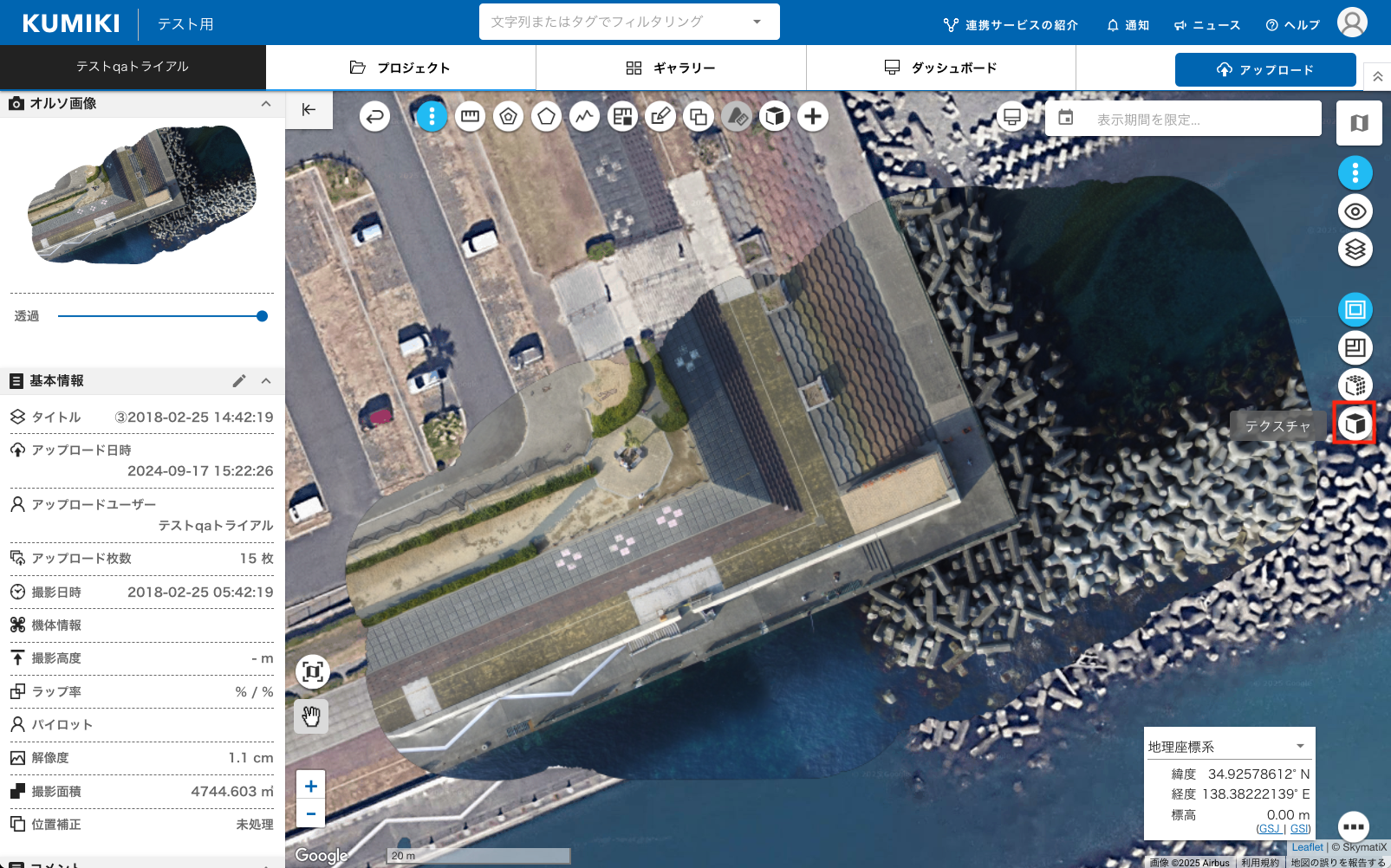

①画面右側、表示アイコン下部の「テクスチャ」アイコンをクリックします。
※上記ご利用条件の通り、環境により表示までに時間を要する場合がございます。
②「テクスチャ」データが表示されます。
・移動：右クリック＋ドラッグ
キーボード操作（←↑→↓）
・回転：左クリック＋ドラッグ
・ズーム：マウスホイール回転
の操作で動かすことができます。

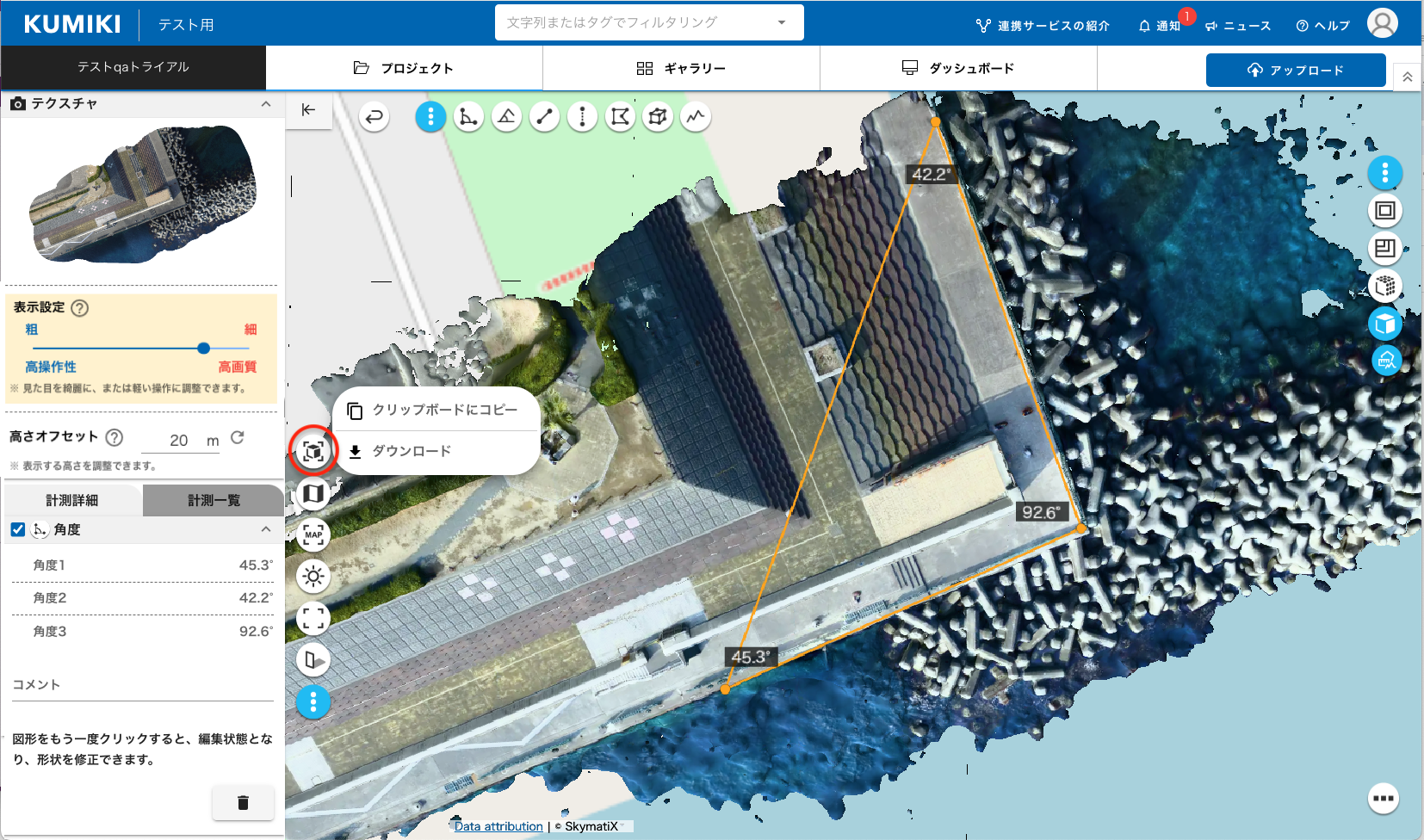

③「現在のテクスチャ表示をキャプチャする」より、表示中のキャプチャを取得し「クリップボードにコピー」または「ダウンロード」を実行できます。
表示されている計測結果もキャプチャされます。
背景地図も合わせてキャプチャされますが「Google Maps(地図)」「Google Maps(衛星)」「Google Maps(地図+衛星)」を選択中の場合は、キャプチャ時に「地理院タイル(衛星)」に切り替わります。
ダウンロードファイルはjpg形式となります。

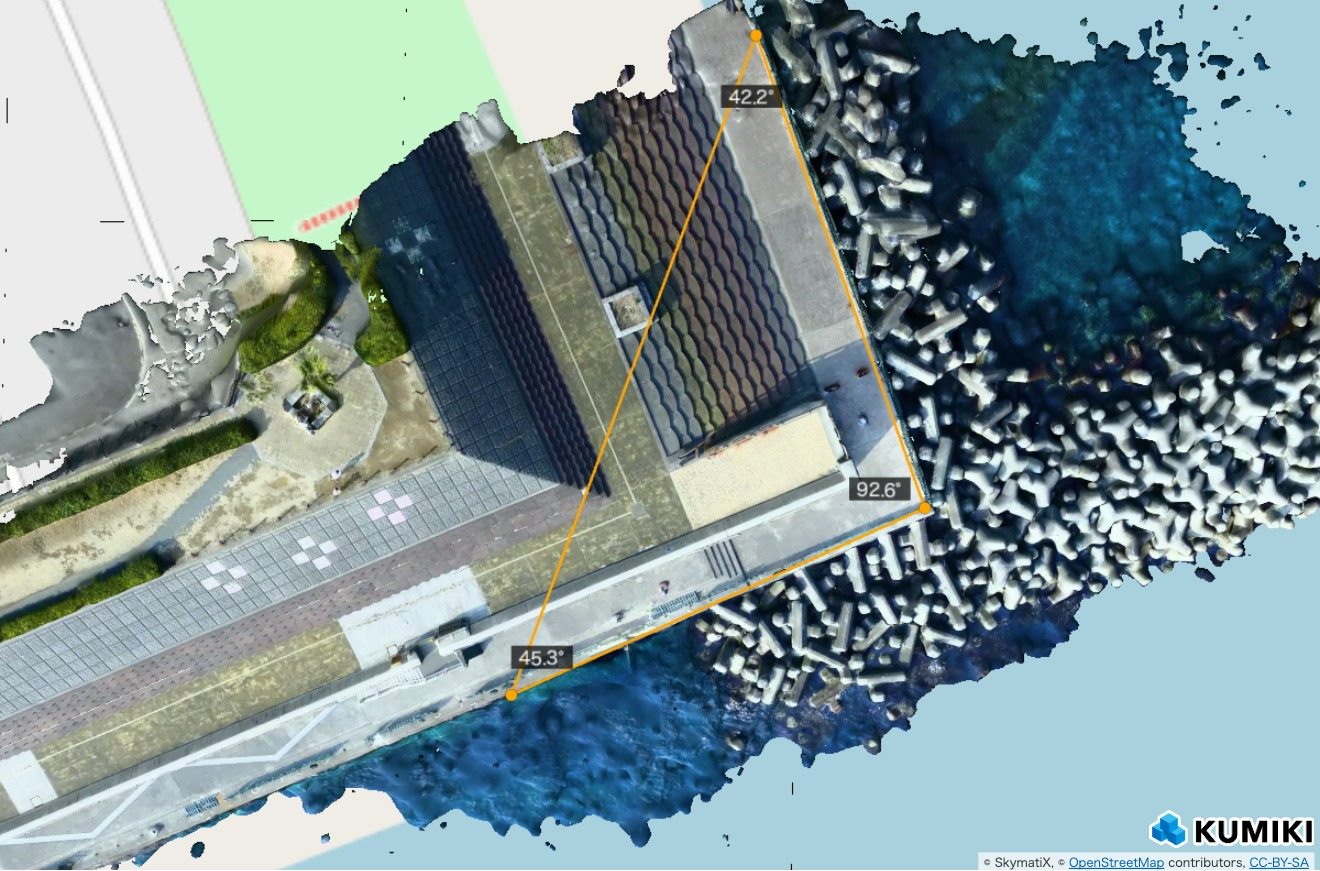

キャプチャ イメージ
左パネルに表示される各種情報および各種計測結果、断面計測グラフのダイヤログ、座標位置、地形データ選択はキャプチャされません。

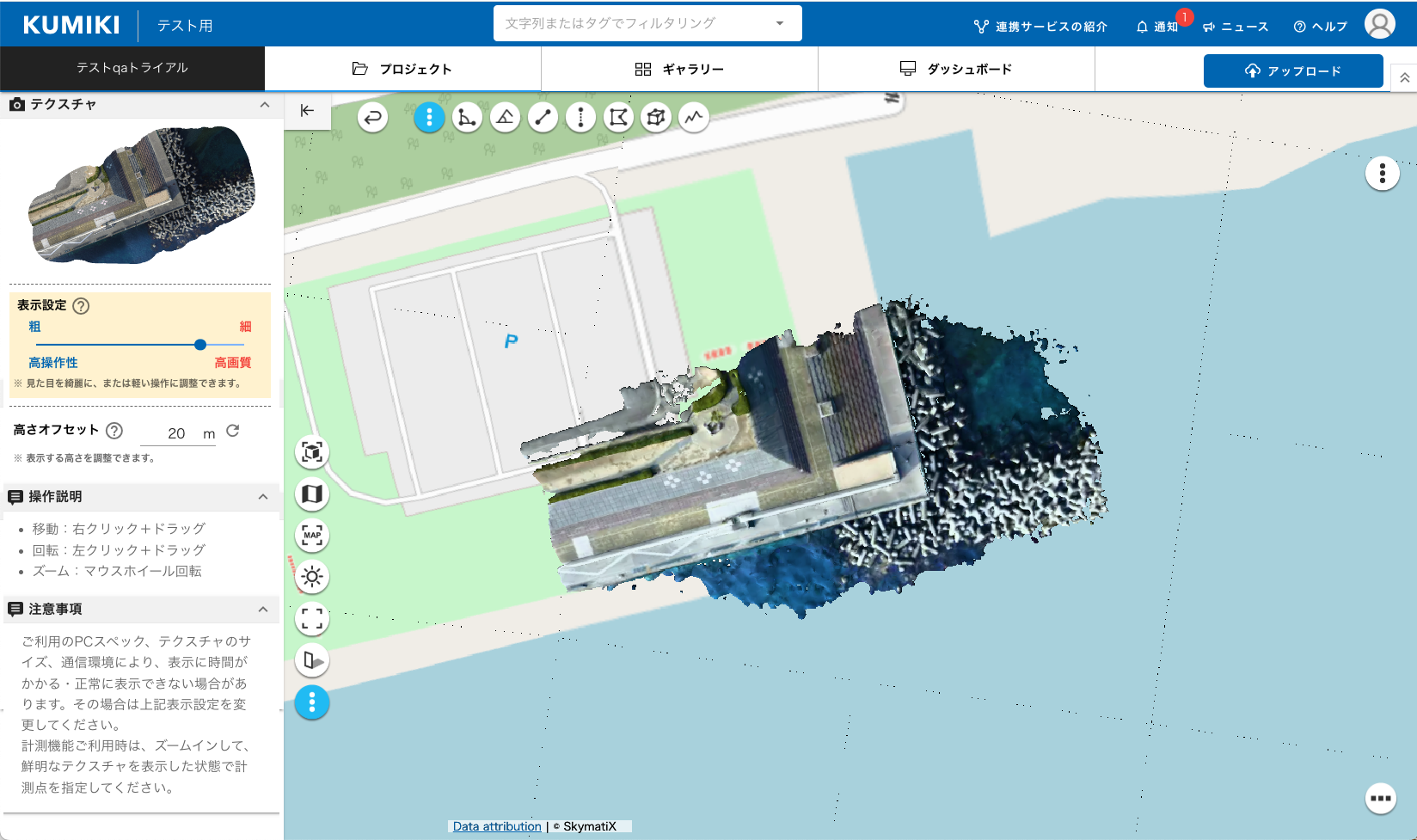

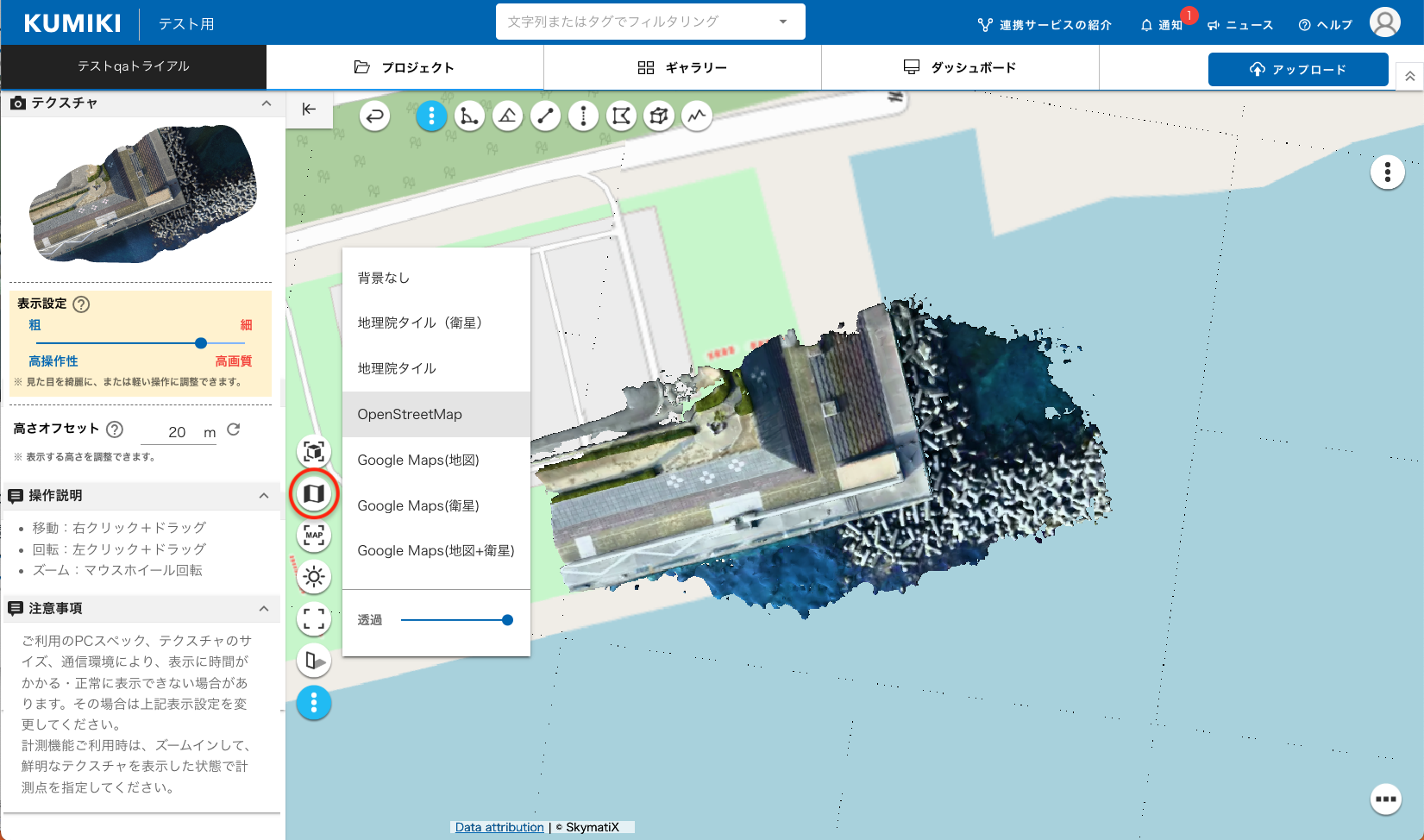

④背景アイコンをクリックし、背景に表示したい地図を選択することができます。
背景地図の透過表示設定も可能です。
背景地図によりテクスチャが見えにくい場合は、透過率や後述する高さオフセットを利用し調整してください。

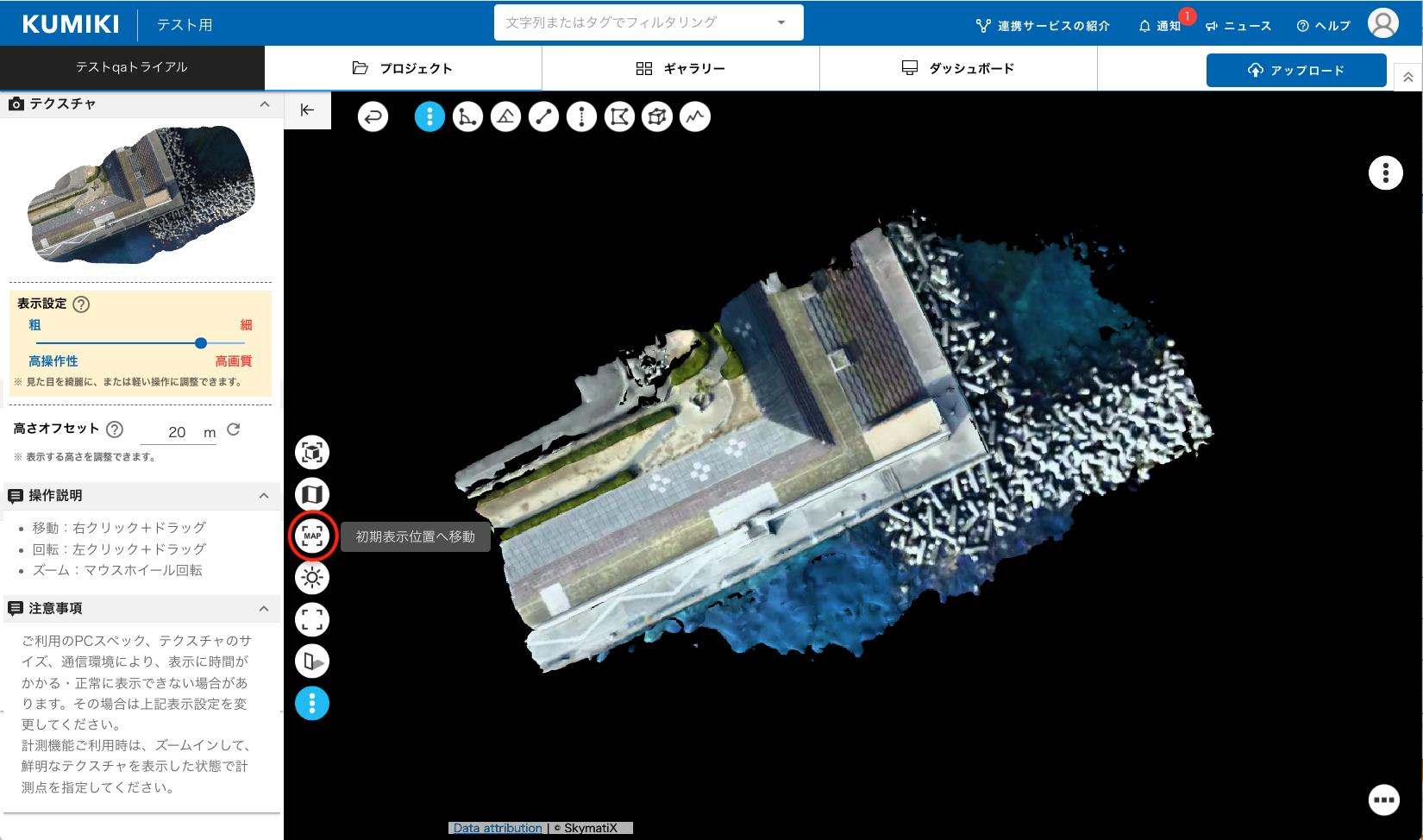

⑤「初期表示位置へ移動」をクリックで、最初の表示位置に戻ります。

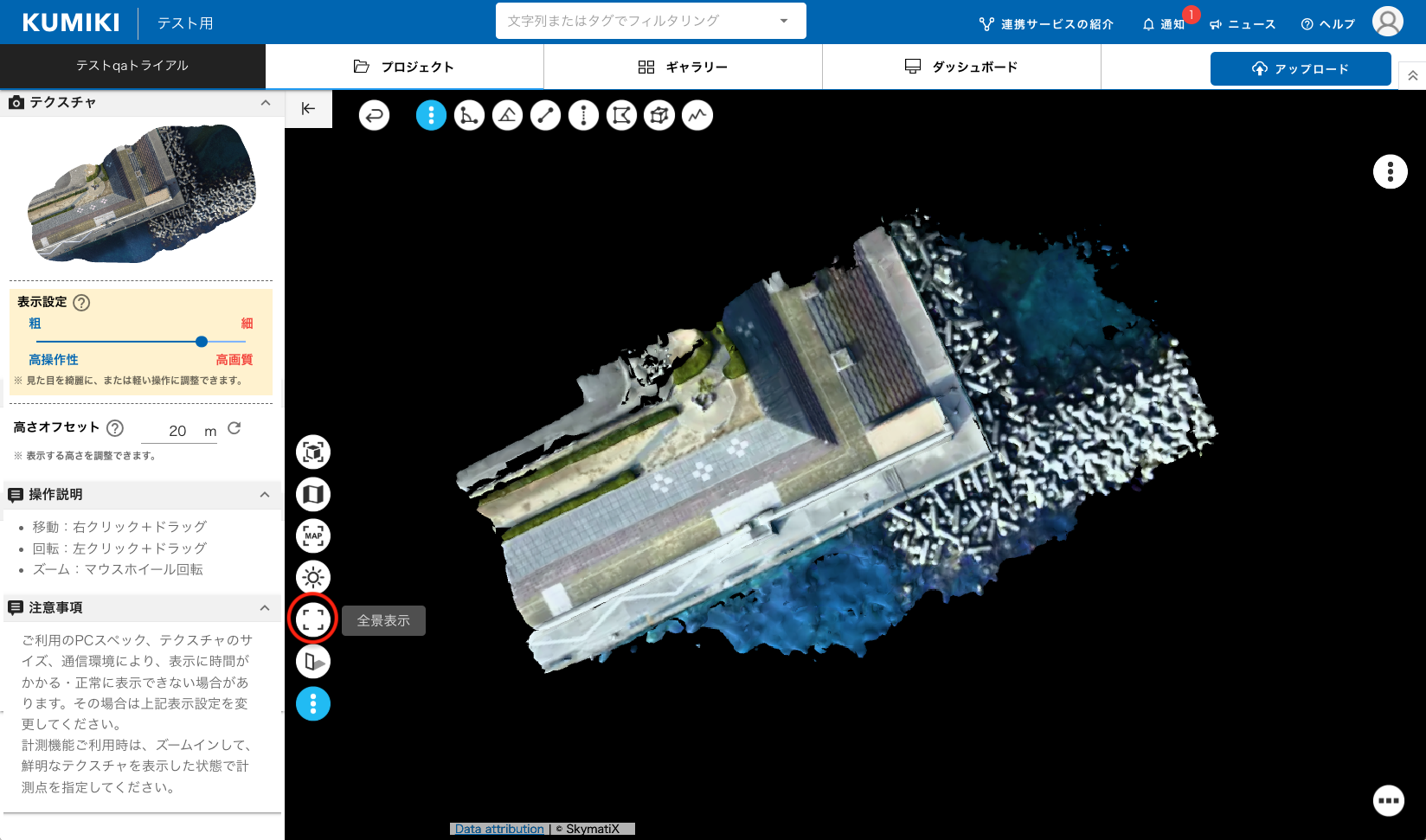

また「全景表示」をクリックで、全体を引いて閲覧できます。

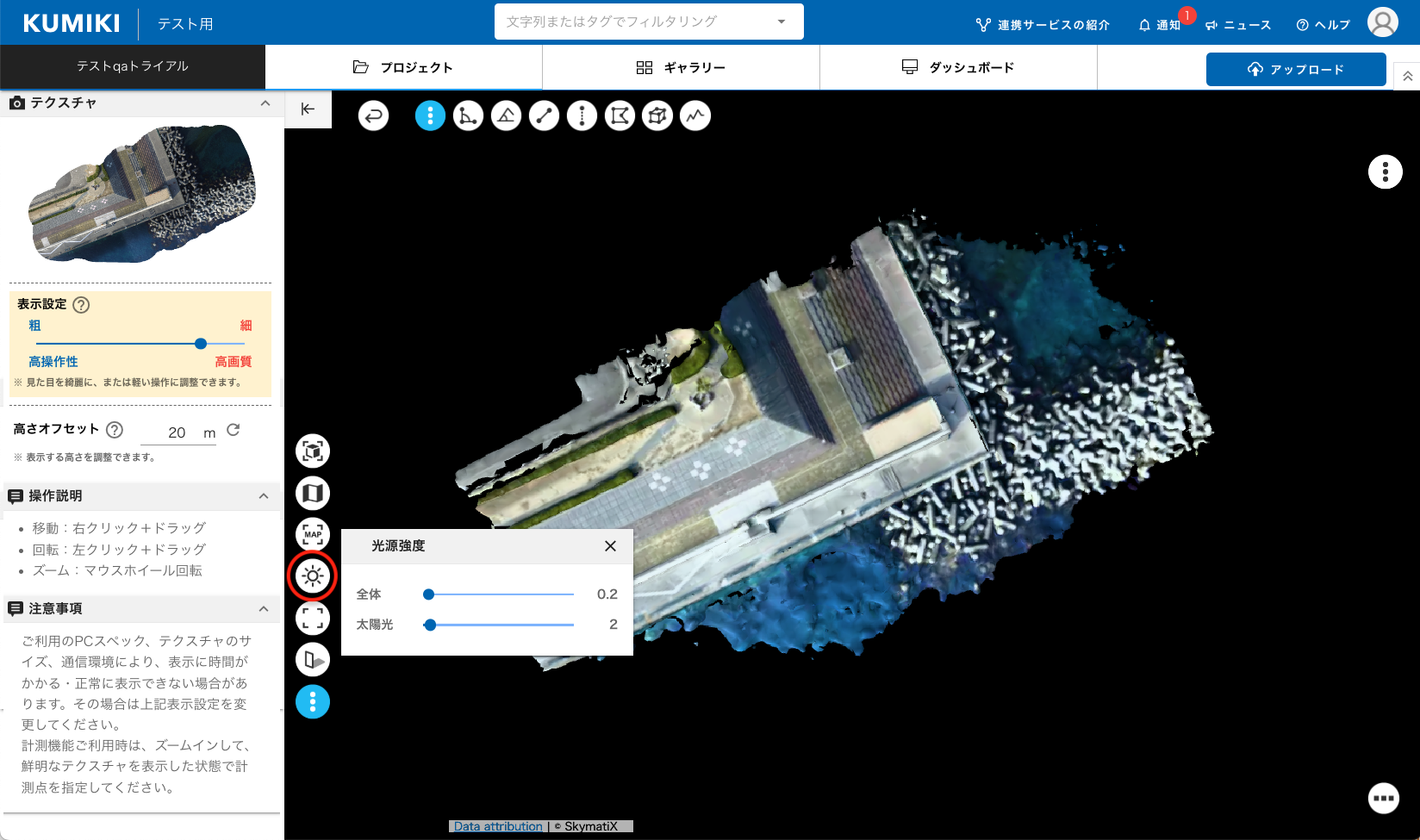

⑥「光源強度」をクリックで、明るさの調整が可能です。
※値を小さくすると、暗くなります。
※値を大きくすると、明るくなります。
※「全体」：陽の当たらない領域も含めて明暗調整できます。
※「太陽光」：陽の当たる領域のみ明暗調整できます。
⑦「影」をクリックで、影の表示・非表示を選択できます。

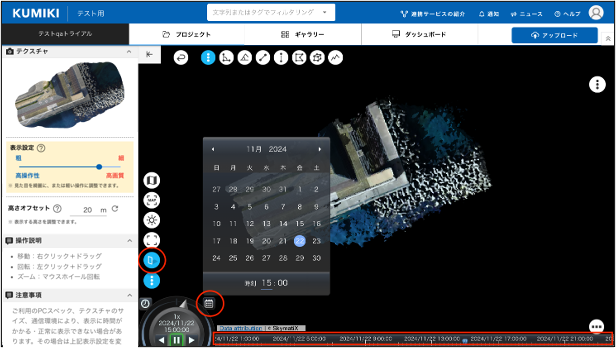

「影」を表示にしたまま、画面下部の「時間スライダ」もしくは「カレンダー」から表示したい日付・時刻を調整することで、任意の日時における影を表現することができます。また再生速度の設定も可能です。

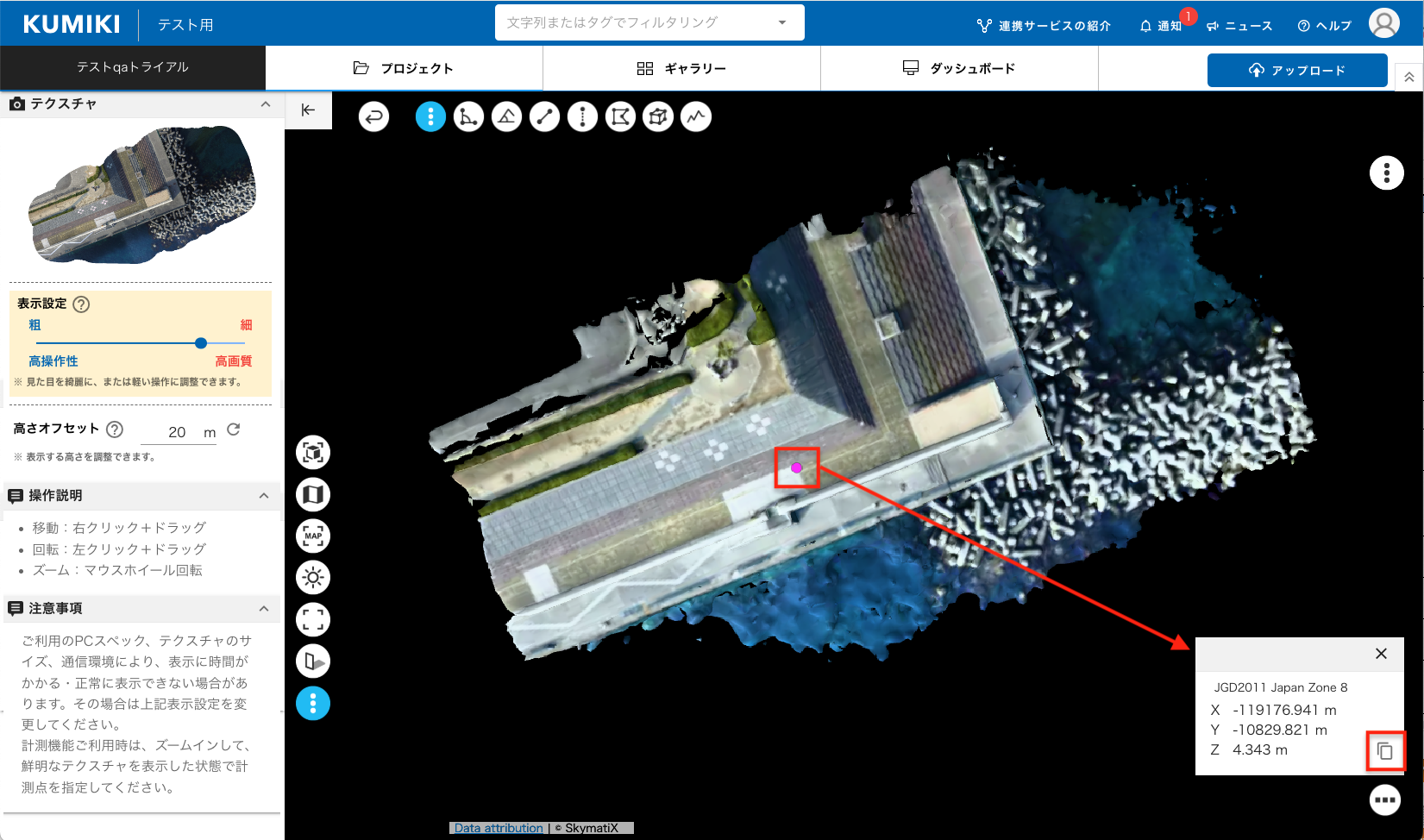

⑧任意の場所をクリックすると指定されたポイントがピンク色表示され、測地系と座標が表示されます。コピーボタンから座標位置のコピーを行えます。指定したポイントは保存できず、座標位置右上×ボタンで削除されます。

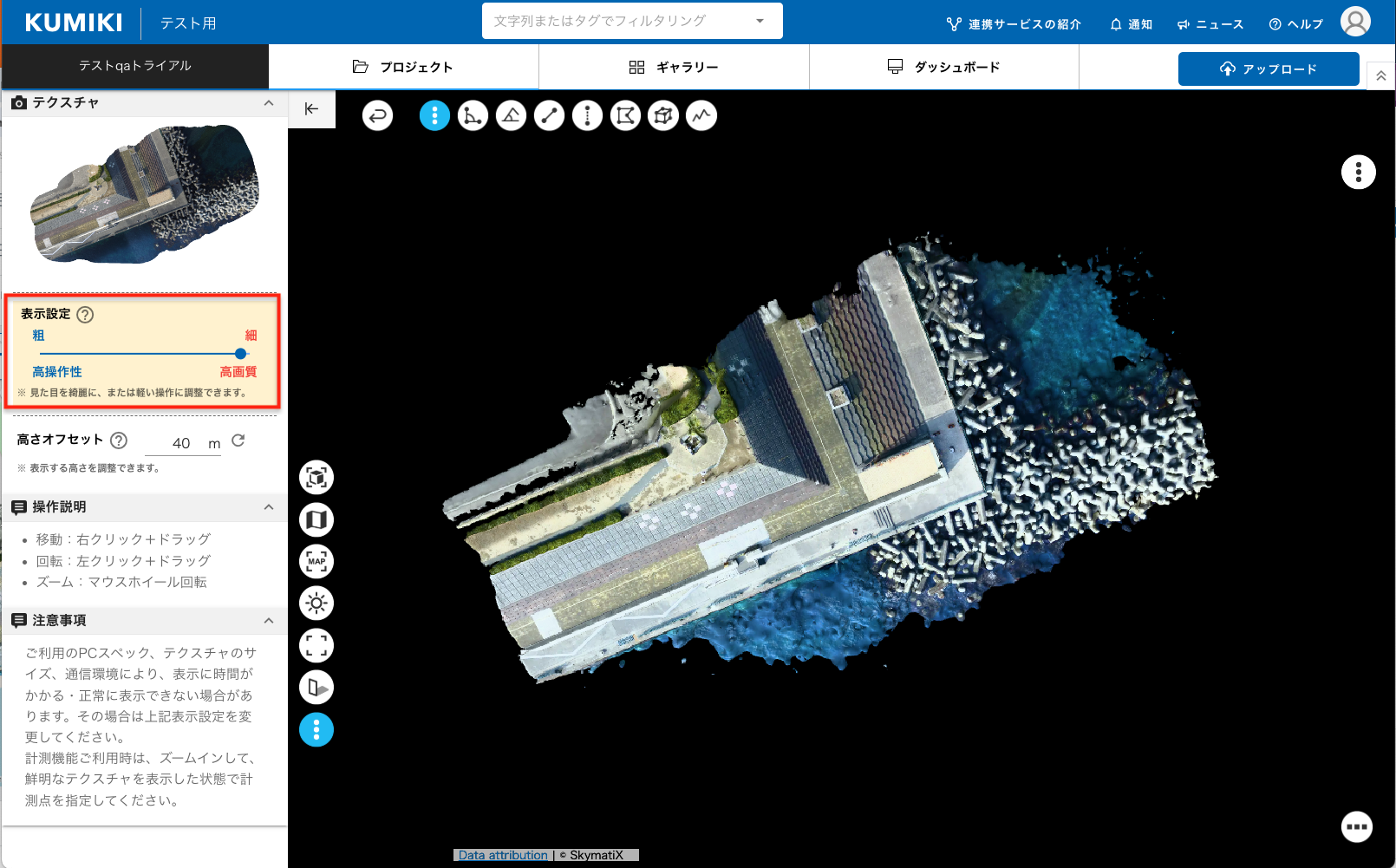

⑨表示設定
テクスチャの鮮明さと表示速度の調整し、見た目を綺麗に、または軽い操作にすることができます。
【細】高画質
テクスチャをより鮮明に表示することができます。
一方で、鮮明なテクスチャを表示するまでの通信時間がかかり、PCメモリへの負荷が大きくなります。
【粗】高操作性
テクスチャをより軽快に表示・操作することができ、PCメモリへの負荷を小さくできます。
一方で、テクスチャの表示は粗くなります。
＊ブラウザが落ちてしまう場合
お使いのPCと閲覧しているテクスチャデータによっては、ブラウザが落ちてしまう場合があります。
値を大きくすることで、改善される場合があります。
複数のテクスチャを同時表示している場合は、単一表示としてください。

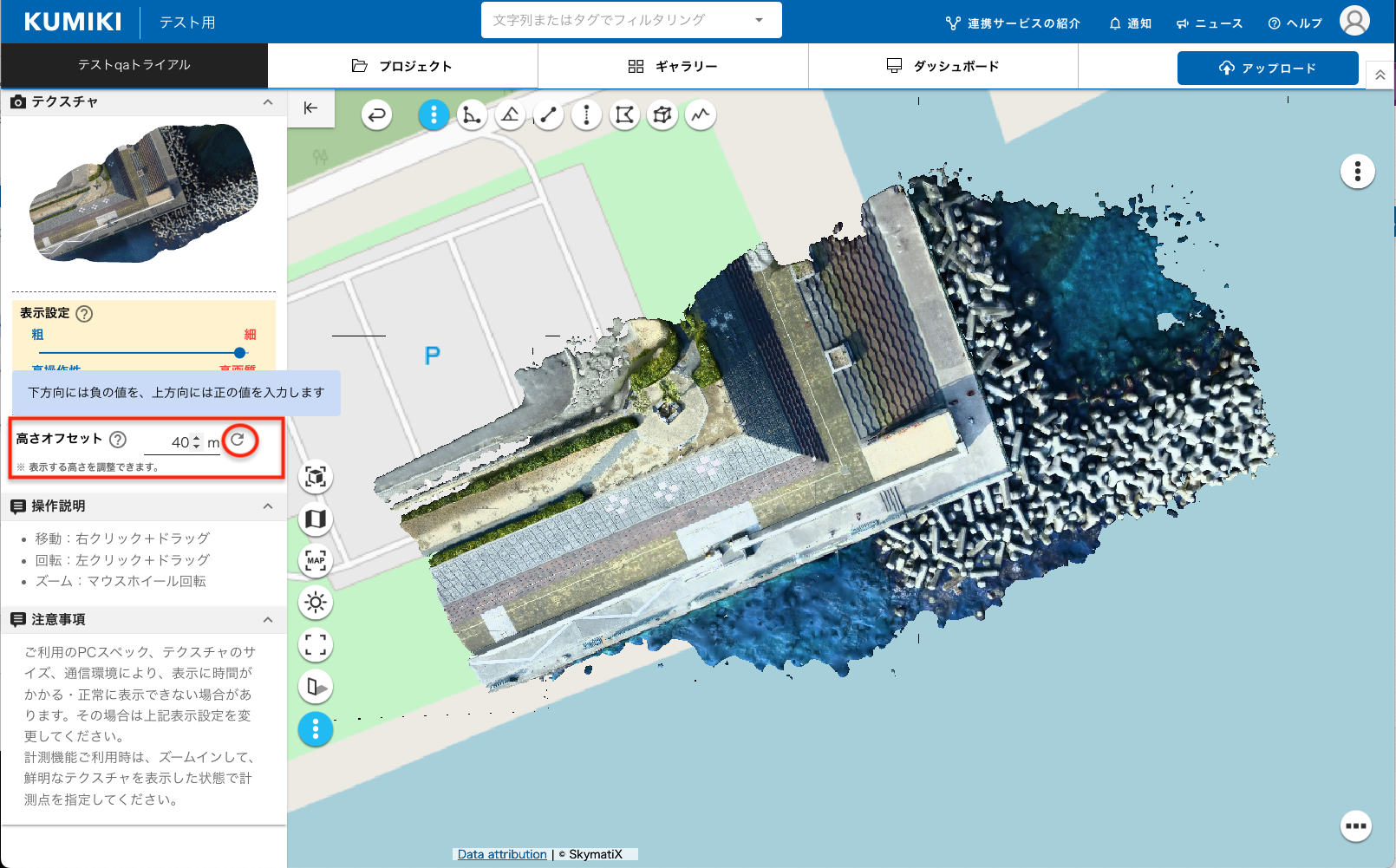

⑩高さオフセット
高さオフセットを指定することで、点群を表示する高さを変更することができます。
背景レイヤと点群を重ね合わせする場合や、他の点群との重ね合わせをする場合にご利用ください。
背景地図を表示した際に3D点群が見えにくい場合は、高さオフセットや背景地図の透過率で調整してください。
この設定は、相対的な見た目を調節するものであり、データ自体が持つ高さ情報を変更するものではありません。したがって計測結果や座標値取得結果に影響はありません。
位置合わせ処理を実施した場合は、この設定は初期化されます。
また、リセットアイコンよりオフセット0mへリセットが可能です。
